Messverstärker und Auswertekarten

MESSOTRON produziert die zum Betrieb der LVDT / LVIT Wegaufnehmer benötigten Trägerfrequenz-Messverstärker und Auswertekarten und bietet zahlreiche Varianten, Konfigurationen und Sonderausführungen. So können auch besondere Anforderungen in Bezug auf elektrische oder mechanische Spezifikationen erfüllt werden.

Type
Bauform / Einbau
Versorgung
MBI 46.12 Kleinmodul

MBI 46.12 Kleinmodul

  • 1-Kanal Trägerfrequenz-Messverstärker
  • Kleinmodul im Kunstoffgehäuse vergossen
  • Reduzierter Einstell- / Filterbereich
  • 20…130 mV/V oder 130…600 mV/V
  • Trägerfrequenz 5kHz
  • Speisespannung +24V
  • Ausgang +/-10V / 0...10V
  • Anschluss mit Klemmleiste
MBI 46.13 Kabelmodul

MBI 46.13 Kabelmodul

  • 1-Kanal Trägerfrequenz-Messverstärker
  • Kleinmodul im Kunstoffgehäuse vergossen
  • Reduzierter Einstell- / Filterbereich
  • 20…130 mV/V oder 130…600 mV/V
  • Trägerfrequenz 5kHz
  • Speisespannung +24V
  • Ausgang +/-10V / 0...10V
  • In-Line Variante zum Kabeleinbau

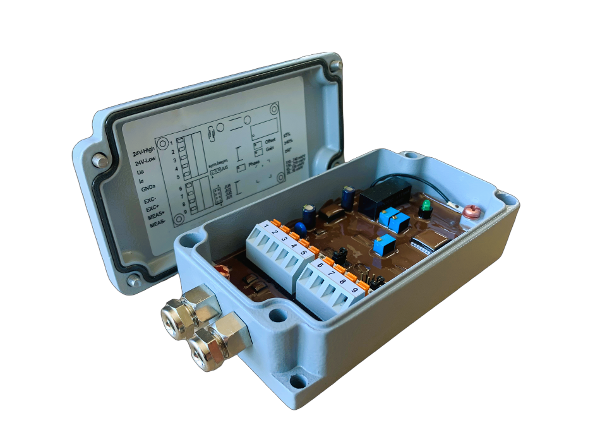

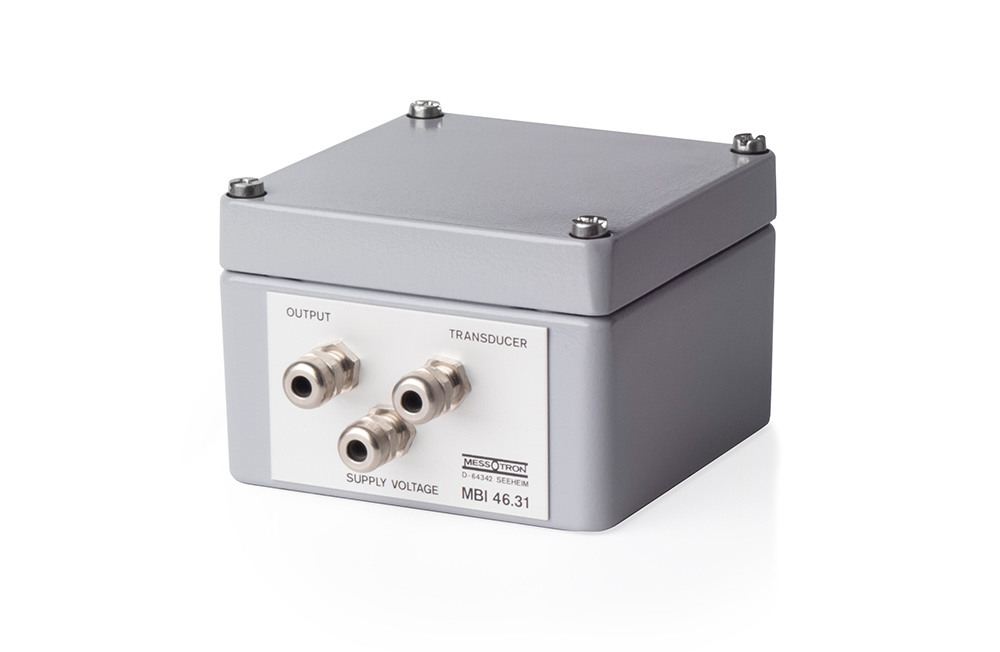

MBI 46.31. Messverstärker im Feldgehäuse

MBI 46.31. Messverstärker im Feldgehäuse

  • 1-Kanal Trägerfrequenz-Messverstärker
  • Bewährte analoge Schaltung
  • Alu-Druckguss Feldgehäuse IP65
  • Ausgang +/-10V / 0...10V / 4...20mA
  • Speisung +/-15V / +24V / 230VAC
  • Trägerfrequenz 5kHz oder andere
MBI 46.31. Messverstärker auf Europakarte

MBI 46.31. Messverstärker auf Europakarte

  • 1-Kanal Trägerfrequenz-Messverstärker
  • Europakarte mit / ohne Frontblende
  • Bewährte analoge Schaltung
  • Mit Steckverbinder oder Klemmblock
  • Ausgang +/-10V / 0...10V / 4...20mA
  • Speisung +/-15V / +24V / 230VAC
  • Trägerfrequenz 5kHz oder andere
MBI 46.32. Messverstärker im Rastschienengehäuse

MBI 46.32. Messverstärker im Rastschienengehäuse

  • 1-Kanal Trägerfrequenz-Messverstärker
  • Kunstoffgehäuse Rastschiene / Hutschiene
  • Bewährte analoge Schaltung
  • Ausgang +/-10V / 0...10V / 4...20mA
  • Speisung +/-15VDC / +24VDC
  • Trägerfrequenz 5kHz oder andere
MBI 46.32. Messverstärker im Rastschienengehäuse

MBI 46.32. Messverstärker im Rastschienengehäuse

  • 2-Kanal Trägerfrequenz-Messverstärker
  • Kunstoffgehäuse Rastschiene / Hutschiene
  • Bewährte analoge Schaltung
  • Ausgang +/-10V / 0...10V / 4...20mA
  • Speisung +/-15VDC / +24VDC
  • Trägerfrequenz 5kHz oder andere

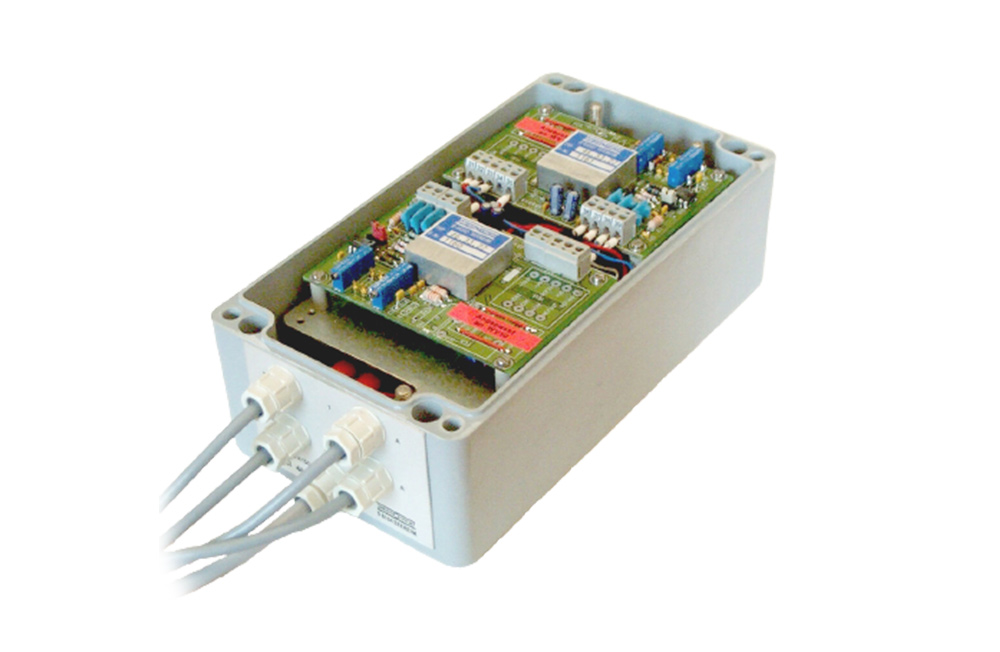

MBI 46.33. Messverstärker im Feldgehäuse

MBI 46.33. Messverstärker im Feldgehäuse

  • 2-Kanal Trägerfrequenz-Messverstärker
  • Bewährte analoge Schaltung
  • Alu-Druckguss Feldgehäuse IP65
  • Ausgang +/-10V / 0...10V / 4...20mA
  • Speisung +/-15V / +24V / 230VAC
  • Trägerfrequenz 5kHz oder andere

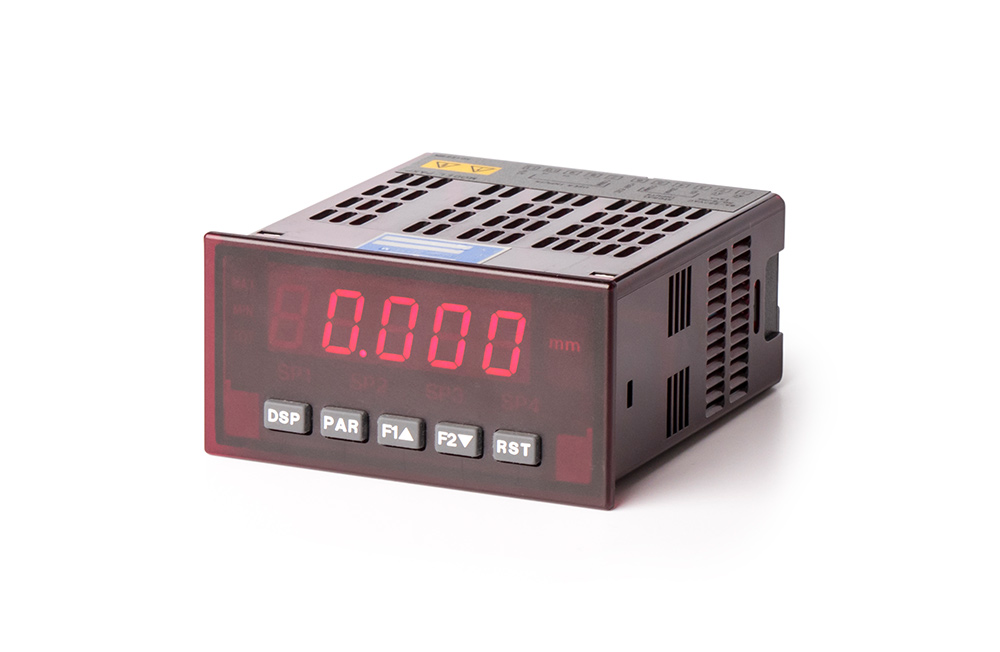

MBI 46.41. Messverstärker mit Digitalanzeige

MBI 46.41. Messverstärker mit Digitalanzeige

  • Messverstärker mit Digitalanzeige
  • Kunstoffgehäuse zum Schalttafeleinbau
  • Speisung +24VDC / 230VAC
  • Trägerfrequenz 5kHz oder andere
  • Programmierb. Summenfunkt., Schalten
  • optionale Ausgangskarte 0...10V / 4...20mA
  • optionale serielle Schnittstelle RS232, RS485, PROFIBUS-DP, DeviceNet
MBI 50.25. Messverstärker im Feldgehäuse 10kHz

MBI 50.25. Messverstärker im Feldgehäuse 10kHz

  • 1-Kanal Trägerfrequenz-Messverstärker
  • Alu-Druckguss Feldgehäuse IP65
  • Ausgang +/-10V / 0...10V / 4...20mA
  • Speisung +/-15V / +24V / 230VAC
  • Trägerfrequenz 10kHz
MBI 50.25. Messverstärker auf Europakarte 10kHz

MBI 50.25. Messverstärker auf Europakarte 10kHz

  • 1-Kanal Trägerfrequenz-Messverstärker
  • Alu-Druckguss Feldgehäuse IP65
  • Ausgang +/-10V / 0...10V / 4...20mA
  • Speisung +/-15V / +24V / 230VAC
  • Trägerfrequenz 10kHz
MBI 50.43 Netzteilkarte für +/-15VDC Versorgung

MBI 50.43 Netzteilkarte für +/-15VDC Versorgung

  • Netzteil für MBI 50.75.33
  • Europakarte mit Frontplatte
  • Speisespannung 230 VAC
  • Ausgang ± 15 VDC

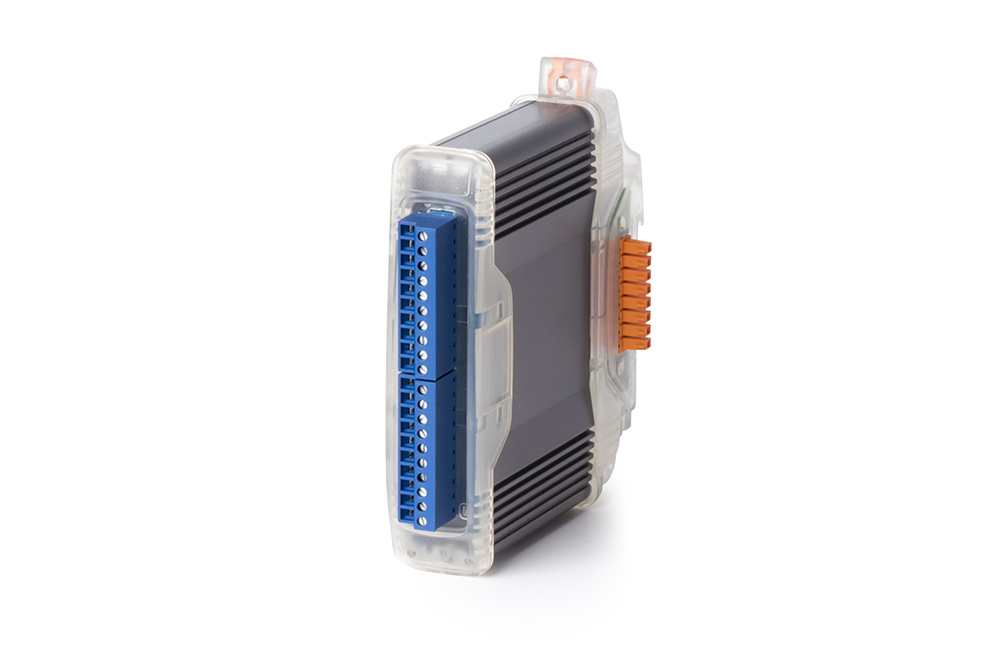

Q.bloxx A106 Digialer Präzisionsmessverstärker

Q.bloxx A106 Digialer Präzisionsmessverstärker

  • Hochpräzisions-Messverstärker TF/DC
  • 2-Kanäle
  • BUS-Steckadapter
  • Messbereich 1,25 ... 1000 mV/V
  • 24 bit Auflösung, Abtastrate 2 x 10 kHz
  • 2 analoge 10 V-Spannungsausgänge
  • Versorgung 10 ... 30 VDC

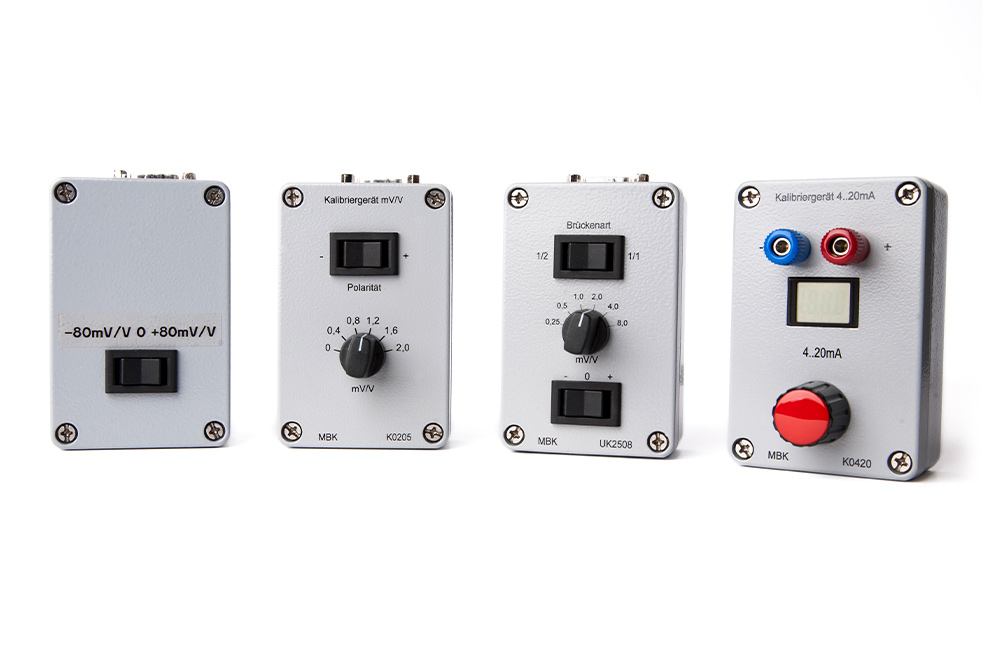

MVK Kalibratoren

MVK Kalibratoren

  • kompakte Kalibrierbox zum Einstellung von Messverstärkern und Messketten
  • Anschluss D-Sub9-Steckverbinder
  • Robustes Feldgehäuse
  • Halb- oder Vollbrücke wählbar
  • Verschiedene Messbereiche möglich:
  • - 2mV/V ... + 2mV/V
  • - 80mV/V ... + 80mV/V
  • ±0,5/±1/±1,5/±2/±40/±80mV/V

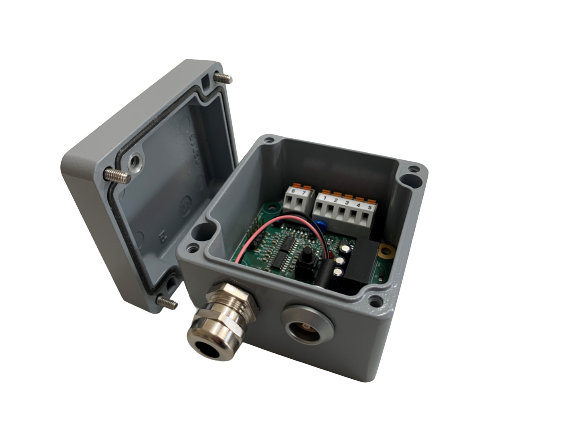

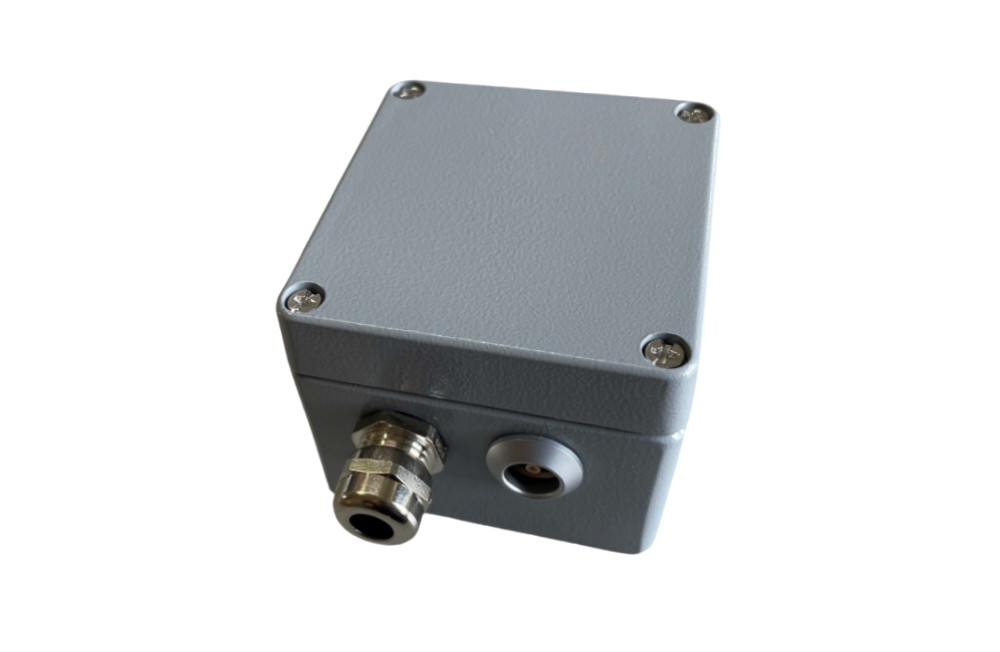

MNHµCON Digitaler Wirbelstromkonverter

MNHµCON Digitaler Wirbelstromkonverter

  • Digitaler Konverter für Näherungssensor / Wirbelstromsensoren / Eddy Current
  • Robustes Felgehäuse IP65
  • Speisespannung 21...30VDC
  • Ausgangssignal 0 ... 10 VDC / 0...20 mA
  • Linearisierung und Temperaturausgleich
  • Parametrisierung mittels Software möglich
  • Voreingestellt auf MNH Näherungssensoren

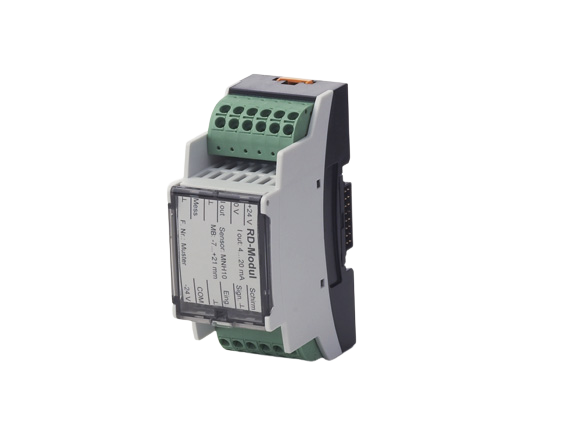

RD-Modul Abstandsmessung

RD-Modul Abstandsmessung

  • Messumformer zur Auswertung von Relativdehnungen und Abständen mittels Wirbelstromsensoren
  • kompaktes Rastschienenmodul
  • Messbereich 1 ... 35mm
  • Versorgungsspannung 18...30 VDC
  • Ausgangsignal 4...20 mA
  • Rohsignalausgang zur Überprüfung
  • Alarmfunktion obere/untere Schwellwerte
LS-Modul (RMS/SP) Lagerschwingung

LS-Modul (RMS/SP) Lagerschwingung

  • Messumformer zur RMS- / Spitzenwert-Auswertung von Schwingungssignalen mittels Wirbelstromsensoren
  • kompaktes Rastschienenmodul
  • Messbereich 1,25 ... 1000 mV/V
  • Frequenzbereich 10 Hz ... 1000 Hz
  • Versorgungsspannung 18...30 VDC
  • Ausgangsignal RSM/Sp-Sp 4...20 mA
  • Rohsignalausgang zur Überprüfung
  • Alarmfunktion obere/untere Schwellwerte

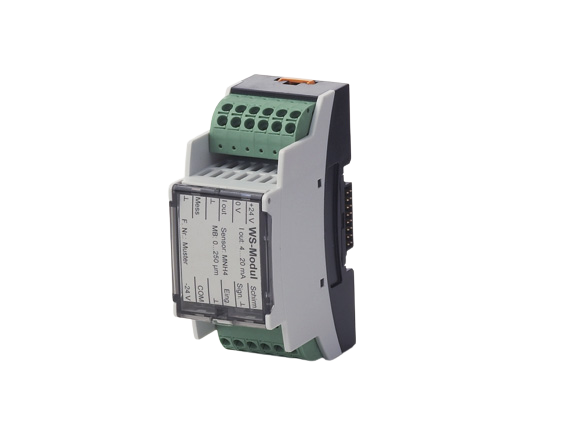

WS-Modul (SP) Wellenschwingung

WS-Modul (SP) Wellenschwingung

  • Messumformer zur Auswertung von relativen Wellenschwingungen mittels Wirbelstromsensoren
  • kompaktes Rastschienenmodul
  • Messbereich 1 ... 1000 µm
  • Frequenzbereich 10 ... 1000 Hz
  • Versorgungsspannung 18...30 VDC
  • Ausgangsignal RSM/Sp-Sp 4...20 mA
  • Rohsignalausgang zur Überprüfung
  • Alarmfunktion obere/untere Schwellwerte

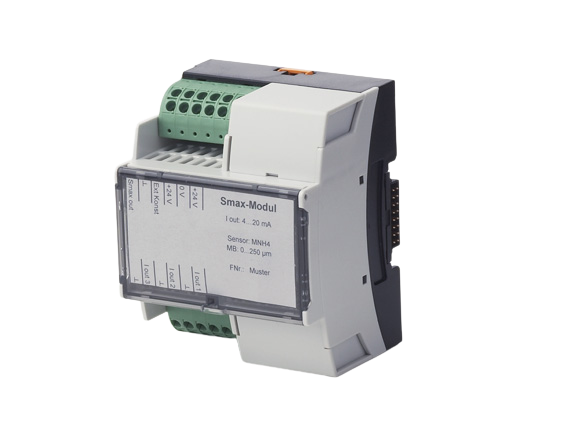

Smax-Modul (SP) Wellenschwing. 2-Achsen

Smax-Modul (SP) Wellenschwing. 2-Achsen

  • Messumformer zur vektoriellen Auswertung von 2-achsigen Wellenschwingungen mittels Wirbelstromsensoren
  • kompaktes Rastschienenmodul
  • Messbereich 1 ... 1000 µm
  • Frequenzbereich 10 ... 1000 Hz
  • Versorgungsspannung 18...30 VDC
  • Ausgangsignal RSM/Sp-Sp 4...20 mA
  • Rohsignalausgang zur Überprüfung
  • Alarmfunktion obere/untere Schwellwerte
