DC-/TF-Messverstärker Q.bloxx A106

2-Kanal TF-Verstärker
  • Genauigkeitsklasse 0,05
  • Messfrequenz bis 1 kHz
  • digitale Schalt-Ein- und Ausgänge
  • 2 analoge Ausgänge
  • Einstellung über Software (erfordert separaten Konfigurations Kit)

Wichtige Merkmale

  • Speisespannung: +10 ... 30 VDC
  • Frequenz: DC / 600 Hz/ 4,8 kHz
  • Ausgang: ±10 V
  • Bauart: Hutschiene

Analoge Eingänge


Anzahl 2
Genauigkeit 0,05 % typisch,
0,1 % in beherrschter magnetischer Umgebung 1),
0,5 % im industriellen Bereich 2)
Wiederholpräzision 0,005 % typisch (innerhalb 24 h)
Eingangswiderstand > 10 MΩ
Isolationsspannung 500 VDC Kanal zu Kanal, zur Spannungsversorgung, zur Schnittstelle 3)
1) gemäß EN 61326: 1997, Anhang B
2) gemäß EN 61326: 1997, Anhang A
3) Störspannungen bis 1000 VDC, permanent bis 250 VDC

Aufnehmertyp Ohmsche Voll- und Halbbrücke (5/6-Leiter), Viertelbrücke mit
Ergänzungsterminal (3-Leiter)		 Ohmsche Voll- und Halbbrücke (5/6-Leiter), Viertelbrücke mit
Ergänzungsterminal (3-Leiter)		 Ohmsche Voll- und Halbbrücke (5/6-Leiter), Viertelbrücke mit
Ergänzungsterminal (3-Leiter),
induktive Voll- und Halbbrücke ;
LVDT und RVDT Aufnehmer
Zulässige Länge Aufnehmerkabel < 300 m < 100 m
Aufnehmeranschluss mit oder ohne Fühlerleitungen zur Kompensation der Kabeleinflüsse
Vollbrücke 4- oder 6-Leiter
Halbbrücke 3- oder 5-Leiter
Viertelbrücke 3-Leiter in Verbindung mit Ergänzungsterminal 120 Ω oder 350 Ω

Brückenspeisespannung   DC: 5 VDC TF: 5 Veff DC: 2,5 VDC TF: 2,5 Veff
Zulässiger Aufnehmerwiderstand   > 300 Ω > 100 Ω
Messbereiche   ±1,25 ... 500 mV/V ±2,5 ... 1000 mV/V
Temperatureinfluss auf den
Nullpunkt (Bereich 2,5 mV/V)		   <1 µV / 10 K
Temperatureinfluss auf die
Empfindlichkeit (vom Messwert)		   < 0,05 % / 10 K
Langzeitdrift   < 1 µV/V / 24 h
< 2,5 µV/V / 8000h		 < 0,5 µV/V / 24 h
< 1,25 µV/V / 8000 h		 < 1 µV/V / 24 h
< 2,5 µV/V / 8000h		 < 0,5 µV/V / 24 h
< 1,25 µV/V / 8000 h
Linearitätsabweichung   < 0,02 % f.s.
Rauschspannung bis 10 Hz   < 0,3 µV/V
Rauschspannung bis 100 Hz   < 1 µV/V

Analog / Digital-Umsetzung


Auflösung 24 bit
Wandelrate 10 kHz
Wandelverfahren Sigma-Delta (Gruppenlaufzeit 600 µs)
Anti-Aliasing Filter DC: 1 kHz, 5. Ordnung;
4, 8 kHz TF: 1 kHz, 5. Ordnung;
600 Hz TF: 100 Hz 5. Ordnung
Digitales Filter IIR, Tiefpass, Hochpass, Bandpass, 4. Ordnung, 1 Hz bis 1 kHz in den Schritten 1, 2, 5,
Mittelwertbildung einstellbar oder automatisch entsprechend der eingestellten Datenrate

Analoge Ausgänge


Anzahl 2 Spannungsausgänge
Genauigkeit 0,02 %
DAU Auflösung 16 bit
Wandelrate 10 kHz
Ausgangsspannung ±10 VDC
Zulässiger Lastwiderstand > 2 kΩ
Temperatureinfluss auf den Nullpunkt < 1 mV / 10 K
Temperatureinfluss auf die Messempfindlichkeit < 0,05 % / 10 K
Rauschspannung im Bereich < 10 mV bei 1 kHz,
< 2 mV bei 10 Hz
Langzeitdrift <1 mV / 24 h,
<2,5 mV / 8000 h

Digitale Ein- / Ausgänge


Anzahl 4 konfigurierbare Ein-/Ausgänge
Eingang Status, Tara, Rücksetzen
Eingangsspannung max. 30 VDC
Eingangsstrom max. 0,5 mA
obere Schaltschwelle > 10 V (high)
untere Schaltschwelle < 2,0 V (low)
Ausgang Status, Alarm, Grenzwert
Kontakt open drain p-Kanal MOSFET
Belastbarkeit 30 VDC/100 mA (Ohmsche Last)

Versorgung


Versorgungsspannung 10 ... 30 VDC, Überspannungs- und Verpolungsschutz
Leistungsaufnahme ca. 2,5 W
Einfluss der Spannung <0,001 %/V

Umgebungsbedingungen


Betriebstemperatur -20 °C ... +60 °C
Lagertemperatur -40 °C ... +85 °C
Relative Luftfeuchtigkeit 5 % ... 95 % bei 50 °C, nicht kondensierend

Kommunikationsschnittstelle


Standard RS-485, 2-Leiter
Datenformat 8e1
Protokolle Local-Bus: 115.200 bps bis 48 Mbps,
Modbus-RTU, ASCII: 19.200 bps bis 115.200 bps
Anzahl der Geräte am Bus max. 32

Gehäuse


Material Aluminium und ABS
Abmessungen (B x H x T) (27 x 120 x 105) mm
Gewicht ca. 200 g
Montageart DIN EN-Tragschiene

Alle Angaben sind gültig nach einer Aufwärmzeit von 45 Minuten.

Maßzeichnungen

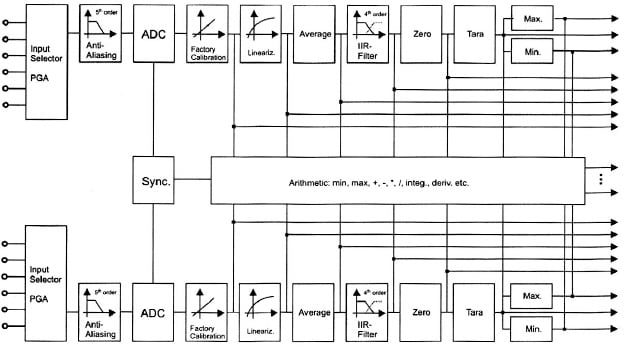

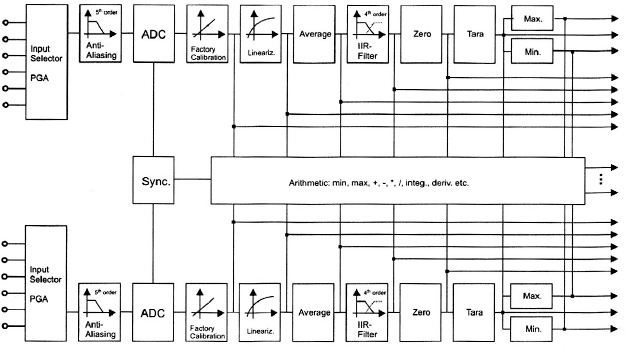

Blockschaltbild

blockschaltbild-qbloxx
