RD-Modul
Analoger Einkanalmessverstärker / Auswertekarte zur Messung von Abständen und Relativdehnungen mittels Wirbelstromsensoren
-
Kompaktes Hutschienenmodul
-
Messbereich 1 ... 35mm
-
Versorgungsspannung 18...30 VDC
-
Ausgangsignal 4...20 mA
-
Entkoppelter Rohsignalausgang zur Überprüfung
-
Integrierte Spannungsversorgung des Sensors
-
Integrierte Sensor / Eigenüberwachung
-
Alarmfunktion obere/untere Schwellwerte
Technische Daten
Messbereich | 1 ...35mm (einstellbar) | ||||
Geeignete Sensoren / Messketten | Wirbelstromsensoren mit Konverter | ||||
Spannungsversorgung Sensor / Messkette | -24VDC / 35mA | ||||
Versorgungsspannung RD-Modul | 18 ... 36 VDC | ||||
Stromaufnahme RD-Modul | max. 130 mA | ||||
Messbereichseinstellung | mittels Festwiderstand | ||||
Invertieren des Messsignals | mittels Festwiderstand | ||||
Standardeinstellung | Uin: -4...-20VDC / Iout 4...20mA | ||||
Offset / Nullpunkt Korrektur | +/- 10% mittels Poti | ||||
Messkreisüberwachung | Spannungsausfall / Signalfehler | ||||
Ausgangssignal im Fehlerfall | 0mA / grüne LED erlischt | ||||
Haltezeit Fehlersignal (0mA) | 20 Sekunden | ||||
Material Modulgehäuse | Polycarbonat | ||||
Schutzart | IP 20 | ||||
zulässige Betriebstemperatur | -20 ... +70 °C | ||||
Anschluss gemäß Norm UL | AWG/kcmil: 30-12 | ||||
Klemmen für Drahtquerschnitt | 0,2 bis 1 mm2 |
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!

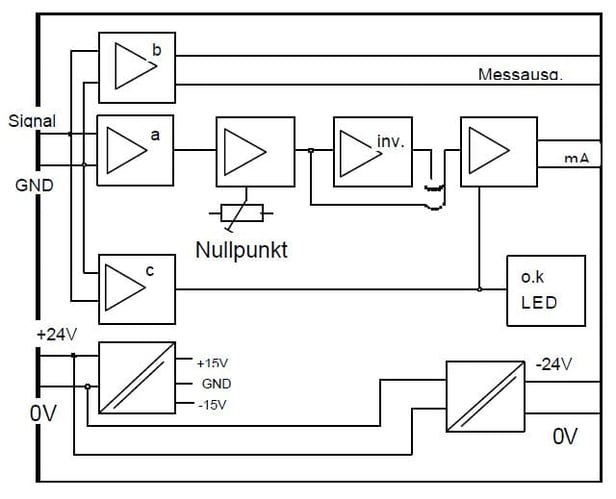

Schaltplan und Funktion
Signalaufbereitung
Das Ausgangssignal des Sensors wird am Signaleingang auf drei Funktionspfade aufgeteilt:- Signalaufbereitung
- Entkopplung für den Analyseausgang
- Messkreisüberwachung
In der Signalaufbereitung besteht die Möglichkeit die Kenngröße elektrisch zu verschieben, und die Wirkungsrichtung zu
invertieren. Es erfolgt die Signalumformung in ein Stromsignal und die Ausgabge als mit 4...20 mA Einheitssignal.
An dem Prüfausgang steht das Sensorsignal für Mess- und Analysezwecke ungefiltert und entkoppelt zur Verfügung.
Die Messkreisüberwachung erkennt einen Sensordefekt ebenso wie einen Spannungsausfall. Im Fehlerfall wird der Stromausgang nach 0mA geschaltet und die grüne ok LED erlischt.

Maßzeichnungen
Kompaktes Design
Gehäuasemaße ca. 90 x 62 x 2TE
