Netzteilkarte MBI 50.43
Netzteilkarte für Wandlung von 230V auf ± 15 VDC zum Betrieb von MBI 50.75. und ähnlichen Messverstärkern
- Netzteil für MBI 50.75.33
- Europakarte mit Frontplatte
- Speisespannung 230 VAC
- Ausgang ± 15 VDC
Wichtige Merkmale
- Speisung: ±15 VDC
- Frequenz: 10 kHz
- Ausgangssignal: ±10 V
- Bauart: EU-Karte
Geeignete Messwertaufnehmer
Typ | induktive Aufnehmer in Differentialdrossel- oder Differentialtransformatorschaltung | |
erforderliche Empfindlichkeit | 10 ... 400 mV/V |
Oszillator
Trägerfrequenz |
ca. 10 kHz (trapezförmig)
|
|||||
Brückenspeisespannung |
ca. 1 Veff
|
Verstärker
Linearitätsfehler |
< 0,1 %
|
|||||
Temperaturkoeffizient des Nullpunktes | < 0,1 % / 10 K | |||||
Temperaturkoeffizient der Empfindlichkeit
|
< 0,2 % / 10K | |||||
Störspannung (Trägerrestspannung)
|
< 2 mVeff
|
|||||
Belastbarkeit max.
|
10 mA
|
|||||
Nullpunktverschiebung
|
ca. ±10 % vom Endwert; bis ±100 % als Sonderausführung möglich
|
|||||
Grenzfrequenz für das Messsignal (-3 dB)
|
500 Hz
|
Allgemeine Angaben
Stromaufnahme max. | 25 mA bei ±15 V-Speisung ohne Stromendstufe 50 mA bei ±15 V-Speisung mit Stromendstufe |
|||||
Nullpunkteinstellung | durch Potentiometer | |||||
Verstärkungseinstellung | fein: durch Potentiometer grob: durch Festwiderstand |
|||||
Phaseneinstellung | durch Festkondensator | |||||
elektrischer Anschluß | Steckverbinder nach DIN 41612, 32-polig, Bauform C Sonderausführung: 16-poliger Klemmenblock |
|||||
erforderlicher Gegenstecker | Federleiste nach DIN 41612, 32-polig, Bauform C oder D | |||||
Betriebstemperatur | 0 ... 60°C | |||||
Lagertemperatur | -25 ... 85°C |
Typabhängige Angaben
Betriebsspannung | ±15 V; 230 V~ im Feldgehäuse | |||||
Nennausgang | ±10 V; 4 ... 20 mA | |||||
Abmessungen ohne Frontplatte und Feldgehäuse | ca. 100 x 167 x 25 mm | |||||
Frontplattenabmessungen | 35,3 x 128,4 mm (19": 7 TE x 3 HE) | |||||
Gewicht ohne Frontplatte und Feldgehäuse | ca. 0,2 kg | |||||
Gewicht mit Frontplatte | ca. 0,23 kg |
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!

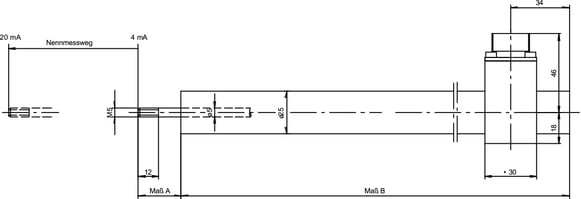

Maßzeichnungen
DAA 100
R 0,25%

DAA 500
R 0,25%

DAA 500
RG 0,25%

radialer Steckeranschluß
Gegenstecker wird mitgeliefert
