Analoger Einkanalmessverstärker: LS-Modul


Messbereich	10...100mV/mm/s bei 10...1000Hz
Geeignete Sensoren / Messketten	Seismische / Elektrodynamische Schwingungssensoren
Art der Auswertung	Spitzenwertgleichrichtung / Effektivwertgleichrichtung
Versorgungsspannung	18 ... 36 VDC
Stromaufnahme	max. 100 mA
Einstellung Sensorempfindlichkeit	mittels Festwiderstand
Messbereichseinstellung	mittels Festwiderstand
Bandpasseinstellung	mittels Festbestückung
Standardeinstellung	MB: 0...20mm/s oder 0...50µm / I_out 4...20mA bei V_in 28,8mV/mm/s
Messkreisüberwachung	Spannungsausfall / Signalfehler
Ausgangssignal im Fehlerfall	0mA / grüne LED erlischt
Haltezeit Fehlersignal (0mA)	20 Sekunden
Material Modulgehäuse	Polycarbonat
Schutzart	IP 20
zulässige Betriebstemperatur	-20 ... +70 °C
Anschluss gemäß Norm UL	AWG/kcmil: 30-12
Klemmen für Drahtquerschnitt	0,2 bis 1 mm²

Signalaufbereitung

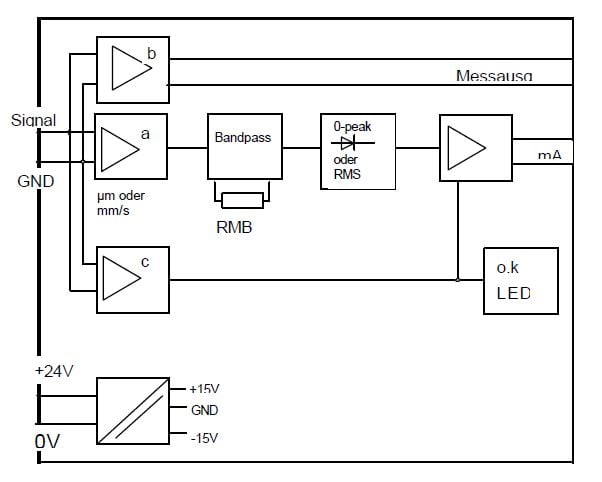

Das Ausgangssignal des Sensors wird am Signaleingang auf drei Funktionspfade aufgeteilt:

Signalaufbereitung
Entkopplung für den Analyseausgang
Messkreisüberwachung

In der Signalaufbereitung wird das Wechselspannungssignal auf den Messbereich normiert, über ein Bandpassfilter geführt und im
Spitzenwertgleichrichter gleichgerichtet. Es erfolgt die Umformung in ein Einheitsstromsignal und die Ausgabge als 4...20 mA Signal.

An dem Prüfausgang steht das Sensorsignal für Mess- und Analysezwecke ungefiltert und entkoppelt zur Verfügung.

Die Messkreisüberwachung erkennt einen Sensordefekt ebenso wie einen Spannungsausfall. Im Fehlerfall wird der Stromausgang nach 0mA geschaltet und die grüne LED erlischt.
