WS-Modul
Analoger Einkanalmessverstärker / Auswertekarte zur Messung von relativen Wellenschwingungen mittels Wirbelstromsensoren
-
Kompaktes Hutschienenmodul
-
Spitzenwertauswertung (0-P/P-P)
-
Messbereich -4...-20mV / 1 ... 1000µm
-
Versorgungsspannung 18...30 VDC
-
Ausgangsignal 4...20 mA
-
Entkoppelter Rohsignalausgang zur Überprüfung
-
Integrierte Spannungsversorgung des Sensors
-
Integrierte Sensor / Eigenüberwachung
Technische Daten
Messbereich | -4...-20mV / 1...1000µm | ||||
Geeignete Sensoren / Messketten | Wirbelstromsensoren mit Konverter | ||||
Art der Auswertung | Spitzenwertgleichrichtung (0-P / P-P) | ||||
Versorgungsspannung WS-Modul | 18 ... 36 VDC | ||||
Stromaufnahme WS-Modul | max. 130 mA | ||||
Spannungsversorgung Konverter / Messkette | -24VDC / 35mA | ||||
Messbereichseinstellung | mittels Festwiderstand | ||||
Bandpasseinstellung | mittels Festbestückung | ||||
Standardeinstellung | Uin: -4...-20VDC / 0...250mm / Iout 4...20mA | ||||
Messkreisüberwachung | Spannungsausfall / Signalfehler | ||||
Ausgangssignal im Fehlerfall | 0mA / grüne LED erlischt | ||||
Haltezeit Fehlersignal (0mA) | 20 Sekunden | ||||
Material Modulgehäuse | Polycarbonat | ||||
Schutzart | IP 20 | ||||
zulässige Betriebstemperatur | -20 ... +70 °C | ||||
Anschluss gemäß Norm UL | AWG/kcmil: 30-12 | ||||
Klemmen für Drahtquerschnitt | 0,2 bis 1 mm2 |
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!

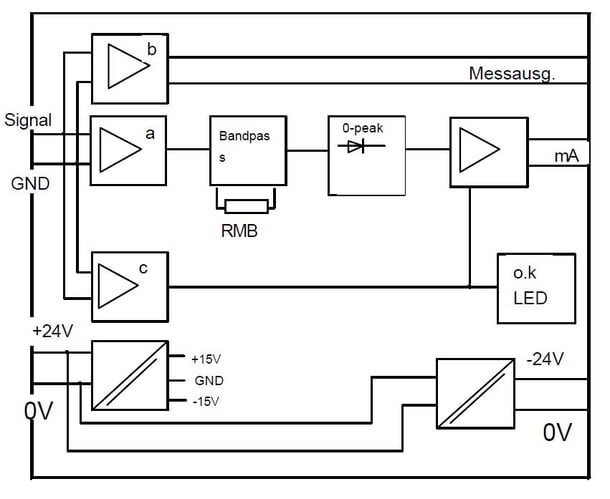

Schaltplan und Funktion
Signalaufbereitung
Das Ausgangssignal des Sensors wird am Signaleingang auf drei Funktionspfade aufgeteilt:- Signalaufbereitung
- Entkopplung für den Analyseausgang
- Messkreisüberwachung
In der Signalaufbereitung wird das Wechselspannungssignal auf den Messbereich normiert, über ein Bandpassfilter geführt und im
Spitzenwertgleichrichter gleichgerichtet. Es erfolgt die Umformung in ein Einheitsstromsignal und die Ausgabge als 4...20 mA Signal.
An dem Prüfausgang steht das Sensorsignal für Mess- und Analysezwecke ungefiltert und entkoppelt zur Verfügung.
Die Messkreisüberwachung erkennt einen Sensordefekt ebenso wie einen Spannungsausfall. Im Fehlerfall wird der Stromausgang nach 0mA geschaltet und die grüne LED erlischt.

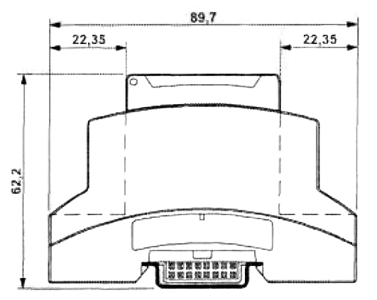

Maßzeichnungen
Kompaktes Design

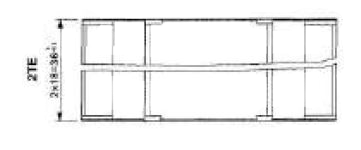

Gehäuasemaße ca. 90 x 62 x 2TE
