Wegaufnehmer WLB
Wegaufnehmer mit Sonderflansch und erhöhter Impedanz für zahlreiche industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung, Test und Labor, insbesondere für den Einbau in Prüfzylinder dynamischer Prüfmaschinen. Der Wegaufnehmer mit Gehäusedurchmesser 12mm besitzt eine auf 80mV/V kalibrierte Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVIT Differentialdrosselprinzip / Halbbrückenschaltung. Der bewährte Aufbau garantiert eine hohe Temperaturstabilität mit sehr geringem Temperaturdrift. Es stehen Varianten mit verschiedenen Trägerfrequenz und erhöhtem Temperatur- und Dynamikbereich zur Verfügung.
Es sind Sonderversionen mit veränderten Flansch- und Anschlussmaßen gemäß Kundenwunsch möglich.
Wichtige Merkmale
- Nennmessweg: 20 mm bis 400 mm
- Arbeitsspanne: 20 mm bis 420 mm
- Gehäusedurchmesser: 12 mm
- Betriebstemperatur: -55 ... 100 °C
- Schutzart: IP 64
Technische Daten
WLB 20 |
WLB 40 | WLB 100 | WLB 200 |
WLB 250 |
WLB 400 |
||
Nennmessweg | mm | ±10 | ±20 | ±50 | ±100 | ±125 | ±200 |
Arbeitsspanne | mm | 20 | 50 | 120 | 220 | 270 | 420 |
Maß A | mm | 45 | 50 | 80 | 135 | 165 | 235 |
Maß B | mm | 80 | 130 | 245 | 455 | 565 | 875 |
Aufnehmergewicht (ca.) | g | 60 | 100 | 150 | 13 | 260 | 380 |
Mantelankergewicht (ca.) | g | 7 | 9 | 12 | 20 | 25 | 40 |
Empfindlichkeit* | mV/V/mm | 8 | 4 | 1,6 | 0,8 | 0,64 | 0,4 |
* Kenndaten @ 5 kHz TF
Eigenschaften
WLB 20 ... 400 |
||||||
Nennausgangssignal* / ** | 80 mV/V | |||||
Speisespannung | bis 5V | |||||
Trägerfrequenz | 5 ... 10 kHz | |||||
Linearitätsfehler*** | ±0,4 % des Gesamtmessweges Option: 0,2 % / 0,1 % | |||||
Temperaturfehler des Nullpunktes | kleiner ±0,05 % / 10 K | |||||
Temperaturfehler der Empfindlichkeit | kleiner ±0,2 % / 10 K | |||||
Betriebstemperatur | -55 °C ... +100 °C | |||||
Schutzart nach DIN 40050 |
IP 64 |
* Kenndaten @ 5 kHz TF
** Toleranz der Kalibrierung: ±3 mV/V
*** Option bei Bestellung angeben
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!

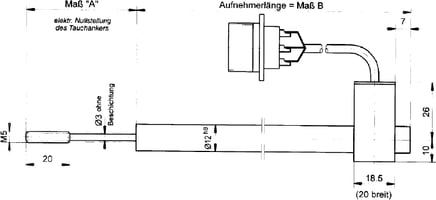

Maßzeichnungen / Anschlussvarianten
WLB
Kernkanal: durchgängig
Tauchanker: geschweißt
Gewindestück: geschweißt

Kabelanschluss radial
Teflon-Kabel 500 mm lang

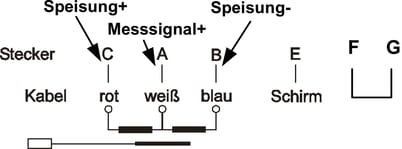

Einbaustiftbuchse (Gerätedose)
Amphenol MS 3102A-16S-1P angelötet
