Magnetostriktiv-Sensor MRG
Berührungsloser Linearwegaufnehmer auf Basis der Magnetostriktiv-Technologie, für den rauen Einsatz in Industrieumgebungen konzipiert. Berührungsloser und somit verschleißfreier Betrieb mit unbegrenzter mechanischer Lebensdauer.
Unterschiedliche analoge Ausgangssignale mit direktem oder invertiertem Signal verfügbar, dadurch hohe Flexibilität in der Anwendung bei gleichzeitig sehr guter Messgenauigkeit in Form von Nichtlinearität, Wiederholbarkeit und Hysterese.
- Nennmesswege von 150 ... 1500mm
- Hohe Auflösung von unter 1µm
- Berührungsloser, verschleißfreier Betrieb
- Hohe Signalstärke und sehr gute Signalstabilität
- Stoßunempfindlich / Schick geprüft bis 100g
- Robustes Gehäuse aus Edelstahl, Schutzart IP67
- Kompatibel mit Sensoren von BALLUFF und MTS
Technische Daten
|
MRG
|
|||
|
Nennmessbereiche
|
150 - 1500 mm
|
||
|
Linearitätsfehler
|
< 0,05 % F.S. / min. 100 µm
|
||
|
Auflösung
|
< 1 µm
|
||
|
Wiederholgenauigkeit
|
< 20 µm
|
||
|
Hysterese
|
< 10 µm
|
||
|
Abtastrate
|
1,5 ms
|
||
|
Speisespannung
|
19...30 VDC
|
||
|
Stromaufnahme
|
< 40 / 80 mA
|
||
|
Verpolungsschutz
|
Ja
|
||
|
Überspannungsschutz
|
Ja
|
||
|
Ausgangssignal
|
Standard: 4 ... 20 mA / 20 ... 4 mA
optional: 0...10 V oder 10 ... 0 V
|
||
|
Druckfestigkeit
|
350 bar
|
||
|
Gehäusematerial
|
Edelstahl AISI 316
|
||
|
Temperaturbereich
|
-20 ... +75 °C
|
||
|
Temperaturdrift
|
< 0,01 % F.S./K
|
||
|
Schutzart
|
IP 67
|
||
|
Signal bei Fehler
|
21 mA bzw. 10,5 V
|
||
|
Einbauart
|
Gewinde M18 x 1,5
|
||
|
Dichtung
|
O-Ring 15,4 x 2,1 SH90
|
||
|
Nullposition
|
47,5 mm (Mindestabstand)
|
||
|
Schockprüfung
|
RL
|
DIN IEC68T2-27 - 100 g / 11 ms
|
|
|
Vibrationprüfung
|
DIN IEC68T2/6 - 12 g / 10...2000 Hz
|
||
|
Konformität
|
EMV nach EN 61000 / RoHS
|
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!
Einbau- und Anschlussmaße
| MRG 150 |
MRG 200 |
MRG 250 |
MRG 300 |
MRG 400 |
MRG 500 |
MRG 600 |
MRG 800 |
MRG 900 |
MRG 1000 |
MRG 1250 |
MRG 1500 |
||
| Nennmessweg | mm | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 900 | 1000 | 1250 | 1500 |
| Arbeitsspanne mech. | mm | > 200 | > 250 | > 300 | > 350 | > 450 | > 550 | > 650 | > 850 | > 950 | > 1000 | > 1250 | > 1500 |
| Einbaulänge (zzgl. Stecker) | mm | 330 | 380 | 430 | 480 | 580 | 680 | 780 | 980 | 1080 | 1180 | 1435 | 1685 |
| Inaktiver Bereich | mm | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 | 47,5 |
| Magnet-AD (Vers. A+B) | mm | 32,8 | 32,8 | 32,8 | 32,8 | 32,8 | 32,8 | 32,8 | 32,8 | 32,8 | 32,8 | 32,8 | 32,8 |
| Magnet-AD (Vers. C) | mm | 25,4 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 |
| Magnet-ID (Vers. A,B,C) | mm | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 | 13,5 |
| Magnetstärke/Dicke | mm | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 | 7,9 |
Maßzeichnung

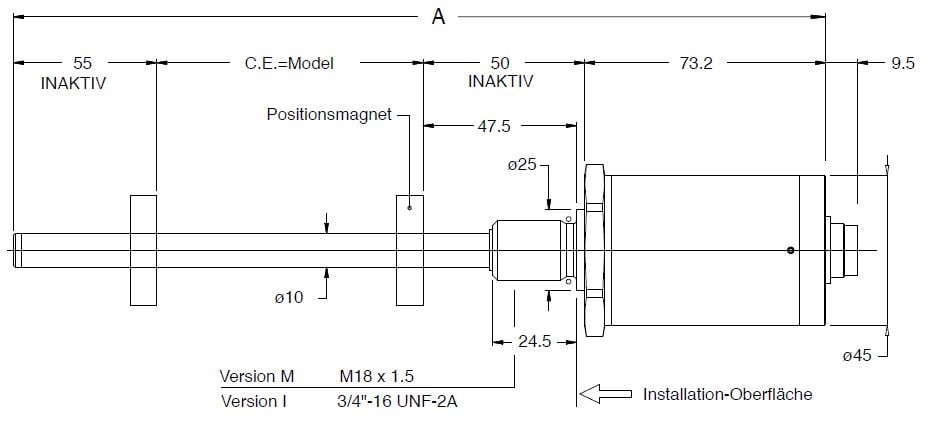

Versionen 150 - 1000 mm
Empfohlener Dichtring:
- PARKER 6-349 15,4 x 2,1, Viton 90° SHA

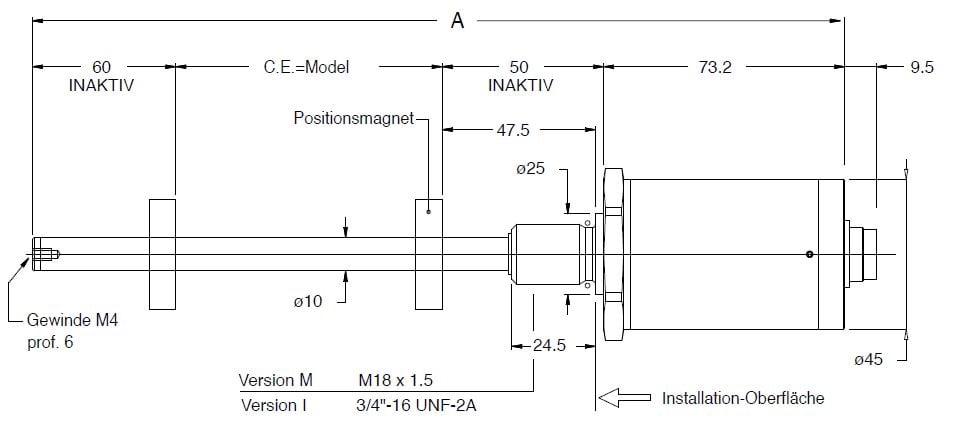

Versionen 1250 - 1500 mm

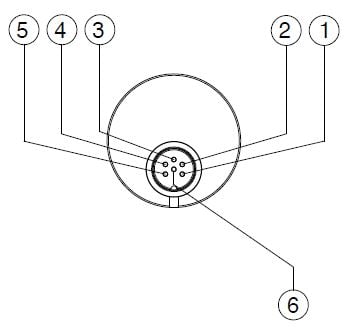

Anschlussbelegung
| 5-Pol M12 | 6-Pol M16 | |
| Ausgangssignal 1 (+) | 1 | 1 |
| Ausgangssignal 1 (GND) | 2 | 2 |
| Ausgangssignal 2 (invers) | 3 | 3 |
| Ausgangssignal 2 (GND) | 2 | 4 |
| Spannungsversorgung + | 5 | 5 |
| Spannungsversorgung GND | 4 | 6 |
Standard: 3 m Kabel, 4-adrig, ungeschirmt

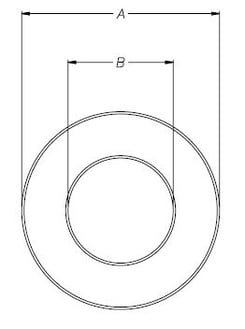

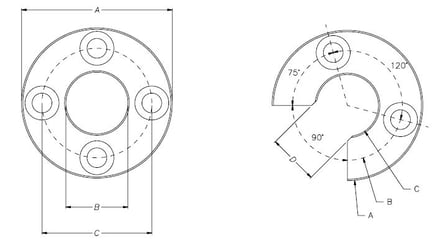

Positionsmagnete
| Version A | Version B | Version C | |
| AD [mm] | 32,8 | 32,8 | 25,4 |
| ID [mm] | 13,5 | 13,5 | 13,5 |
| Lochkreis [mm] | 23,9 | 23,9 | n.a. |
| Stärke [mm] | 7,9 | 7,9 | 7,9 |
Die Positionsmagnete der Version A und B werden inkl. des Verschraubungsmaterials (M4) gliefert
