Induktive Wegaufnehmer in Halbbrückenschaltung WTG / WTH

Induktiver Wegmesstaster für zahlreiche industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung, Test und Labor. Der Messtaster mit Gehäusedurchmesser 12mm besitzt eine auf 80mV/V kalibrierte Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVIT Differentialdrosselprinzip / Halbbrückenschaltung. Der bewährte Aufbau garantiert eine hohe Temperaturstabilität mit sehr geringem Temperaturdriftbei sehr guter Linearität. Die Präzisionslagerung ermöglicht hohe Lastspielzahlen bei sehr geringem Verschleiß. In der Version WTH besitzt der Taster einen vorgesetzten Ø 8mm Spannschaft zur Aufnahme mittels Klemmung / Klemmflansch. Es stehen zahlreiche Versionen mit verschiedenen Anschlussvarianten von Steckern und Kabeln sowie zum Betrieb bei erhöhter Temperatur zur Verfügung.

Sonderausführungen nach Kundenvorgabe sind möglich.

		WTG / WTH 2	WTG / WTH 5	WTG / WTH 10	WTG / WTH 20	WTG / WTH 50	WTG / WTH 100
Nennmessweg	mm	±1	±2,5	±5	±10	±25	±50
Arbeitsspanne (min.)	mm	±1,5	±3,5	±6	±11	±26	±52
Maß A (Tastspitze in Mittellage)	mm	8	12	15	20	35	65
Maß B (Baulänge)	mm	80	87	140	172	250	410
Messkraft in Mittellage (ca.)	N	0,7	0,8	1,1	1,5	2,7	2,7
Federkonstante (ca.)	N/mm	0,045	0,056	0,040	0,067	0,085	0,050
Aufnehmergewicht (ca.)	g	40	50	80	90	130	200
Gewicht der Taststange (ca.)*	g	5	6	12	15	18	28
Nennausgangssignal**	mV/V	80
Empfindlichkeit (ca.)	mV/V/mm	80	32	16	8	3,2	1,6
Temperaturfehler des Nullpunktes		±0,05 % / 10K		±0,02 % / 10K
Temperaturfehler der Empfindlichkeit		±0,1 % / 10 K		±0,05 % / 10K

		Kürzel	WTG / WTH	WTG / WTH	WTG / WTH	WTG / WTH
Reihe	WTG
Reihe	WTH (8 mm Schaft)
Messweg	5 ... 100		2	5	10	20 ... 100
Anschlussvariante	Litze	ohne	--	--	--	--
	Kabel axial	K
	Kabel radial	Q
	Stecker axial	LX
	Stecker radial	LR
Linearität (FS)	0,5 %
	0,25 %
	0,1 %		--
Optionen	erhöhte Betriebstemperatur ¹⁾	/120°C	optional	optional	optional	optional

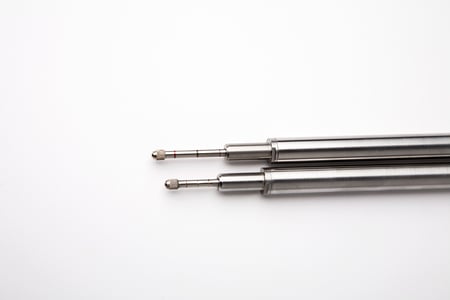

	Wegmarken auf Taststange (siehe Bild)	/M	optional	optional ²⁾	optional	optional
	Teflonkabel 3) anstatt PE-Kabel	/TF	optional	optional	optional	optional
	geringe Federkraft	/GF	optional	optional	optional	optional

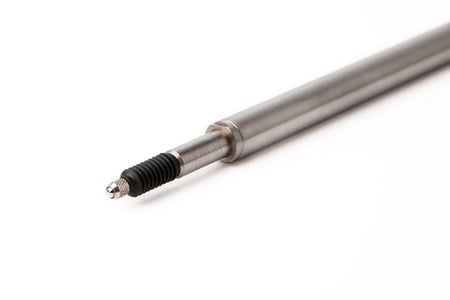

	Faltenbalg ⁴⁾ (siehe Bild)	/FB	optional	optional	optional	--
	Kundenspezifisches Maß A	/A xx	optional	optional	optional	optional
	Tastspitze nicht verklebt	/NV	optional	optional	optional	optional

	WTG / WTH 2 ... 100
Geeignete Speisespannung	bis 5 V
Geeignete Trägerfrequenz	5 ... 10 kHz
Lineraritätsfehler*	0,5 % des Gesamtmessweges, Option: 0,25 % und 0,1 %
Wegmarkierung auf Taststange (Option)*	Option: Nullpunkt (alle) und Endlagen (ab 10 mm)
Betriebstemperatur*	-50 °C ... +80 °C, Option: bis 120 °C
Schutzart nach DIN 40050	IP 54

	Litze	K / Q	LX / LR
Anschlusstyp	Teflonlitze 250 mm lang	PE-Kabel 2,5 m lang, Option: Teflonkabel	LEMO ERA.1S.303.CLL
Belegung
Speisung +	Blau	Blau	3
Speisung -	Rot	Rot	2
Messsignal +	Weiß + Gelb	Weiß	1
Messsignal -	--	--	--
Gegenstecker (wird mitgeliefert)	--	--	LEMO FFA.1S.303CLAC52

Wegaufnehmer WTG / WTH

Wichtige Merkmale

Technische Daten

Eigenschaften

Versionsübersicht

Optionen

Haben Sie weitere technische Fragen zum Produkt?

Maßzeichnungen / Anschlussvarianten

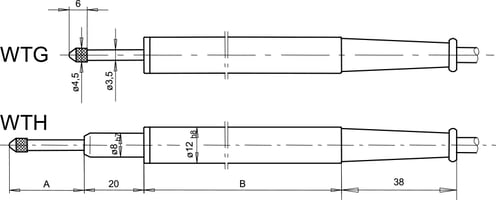

Kabelanschluss axial (K)

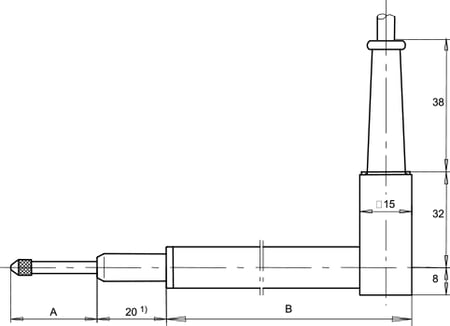

Kabelanschluss radial (Q)

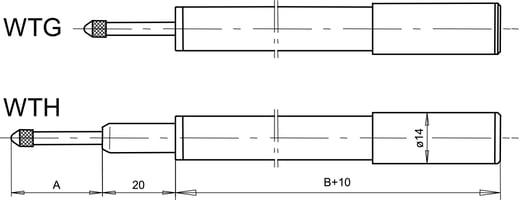

Steckeranschluss axial (LX)

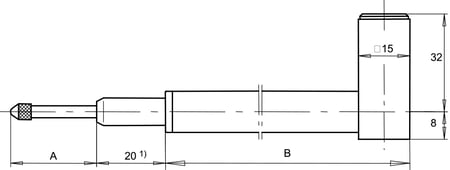

Steckeranschluss radial (LR)

Elektrischer Anschluss
