Induktive Wegaufnehmer in Halbbrückenschaltung WT / WTA

Induktiver Wegmesstaster für zahlreiche industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung, Test und Labor. Der Messtaster mit Gehäusedurchmesser 12mm besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVIT Differentialdrosselprinzip / Halbbrückenschaltung. Der bewährte Aufbau garantiert eine hohe Temperaturstabilität mit sehr geringem Temperaturdrift bei sehr guter Linearität. Die Präzisionslagerung ermöglicht hohe Lastspielzahlen bei sehr geringem Verschleiß. In der Version WTA besitzt der Taster einen vorgesetzten Ø8mm Spannschaft zur Aufnahme mittels Klemmung / Klemmflansch. Es stehen zahlreiche Versionen mit verschiedenen Anschlussvarianten von Steckern und Kabeln, sowie zum Betrieb bei erhöhter Temperatur zur Verfügung.

Sonderausführungen nach Kundenvorgabe sind möglich.

		WT / WTA 2	WT / WTA 5	WT / WTA 10	WT / WTA 20	WT / WTA 50	WT / WTA 100
Nennmessweg	mm	±1	±2,5	±5	±10	±25	±50
Arbeitsspanne (min.)	mm	±1,6	±3,5	±6	±11	±26	±52
Maß A (Tastspitze in Mittellage)	mm	8	12	15	20	35	65
Maß B (Baulänge)	mm	80	87	140	172	250	410
Messkraft in Mittellage (ca.)	N	0,7	0,8	1,1	1,5	2,7	2,7
Federkonstante (ca.)	N/mm	0,045	0,056	0,040	0,067	0,085	0,050
Aufnehmergewicht (ca.)	g	40	50	80	90	130	200
Gewicht der Taststange (ca.)*	g	5	6	12	15	18	28
Nennausgangssignal	mV/V	48	120	100	150	225	300
Empfindlichkeit (ca.)	mV/V/mm	48	48	20	15	9	6
Temperaturfehler des Nullpunktes		±0,05 % / 10 K		±0,02 % / 10 K
Temperaturfehler der Empfindlichkeit		±0,1 % / 10 K		±0,05 % / 10 K

		Kürzel	WT / WTA	WT / WTA	WT / WTA	WT / WTA
Reihe	WT
Reihe	WTA (8 mm Schaft)
Messweg	2 ... 100		2	5	10	20 ... 100
Anschlussvariante	Litze	ohne			--	--
	Kabel axial	K
	Kabel radial	Q
	Stecker radial	LR
	Stecker axial	LX
Linearität (FS)	0,5 %
	0,25 %
	0,1 %		--
Optionen	erhöhte Betriebstemperatur ¹⁾	/120°C	optional	optional	optional	optional
	Wegmarken auf Taststange (siehe Bild)	/M	optional²⁾	optional²⁾	optional	optional
	Teflonkabel ³⁾ anstatt PE-Kabel	/TF	optional	optional	optional	optional
	geringe Federkraft	/GF	optional	optional	optional	optional
	Faltenbag ⁴⁾ (siehe Bild)	/FB	optional	optional	optional	--
	kundenspezifisches Maß A	/A xx	optional	optional	optional	optional
	Tastspitze nicht verklebt	/NV	optional	optional	optional	optional

	WT / WTA 2 ... 100
Geeignete Speisespannung	bis 5 V
Geeignete Trägerfrequenz	5 ... 10 kHz
Lineraritätsfehler	0,5 % des Nennmessweges, Option: 0,25 % und 0,1 %
Wegmarkierung auf Taststange (Option)*	Option: Nullpunkt (alle) und Endlagen (ab 10 mm)
Betriebstemperatur*	-25 °C ... +80 °C, Option: bis 120 °C
Schutzart nach DIN 40050	IP 54

	Litze	K / Q	LR / LX
Anschlusstyp	Teflonlitze 250 mm lang	PE-Kabel 2,5 m lang, Option: Teflonkabel	LEMO ERA.1S.303.CLL
Belegung
Speisung +	Blau	Blau	3
Speisung -	Rot	Rot	2
Messsignal +	Weiß + Gelb	Weiß	1
Messsignal -	--	--	--
Gegenstecker (wird mitgeliefert)	--	--	LEMO FFA.1S.303CLAC52

Wegaufnehmer WT / WTA

Wichtige Merkmale

Technische Daten

Eigenschaften

Versionsübersicht

Optionen

Haben Sie weitere technische Fragen zum Produkt?

Maßzeichnungen / Anschlussvarianten

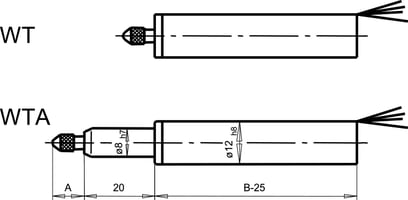

Litzenanschluss ( )

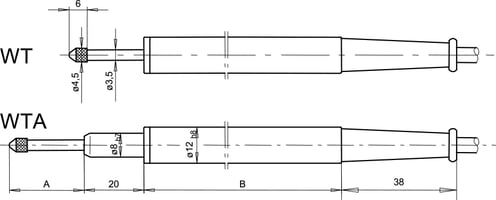

Kabelanschluss axial (K)

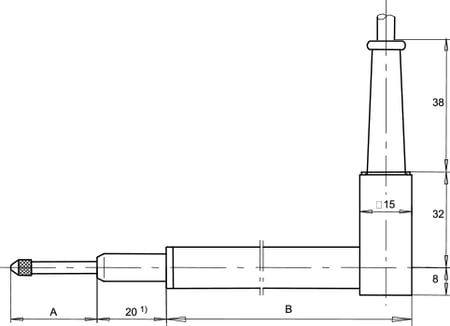

Kabelanschluss radial (Q)

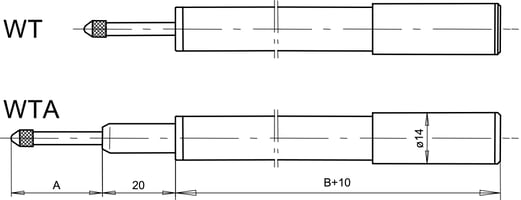

Steckeranschluss axial (LX)

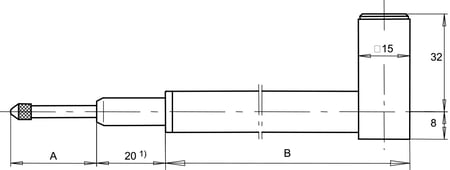

Steckeranschluss radial (LR)

Elektrischer Anschluss
