LVDT/LVIT-Wegaufnehmer: WP

		WP 60	WP 120	WP 160	WP 200	WP 300	WP 400	WP 500	WP 600	WP 800	WP 1000
Nennmessweg s	mm	60	120	160	200	300	400	500	600	800	1000
Arbeitsspanne	mm	70	130	180	230	330	430	530	650	880	1100

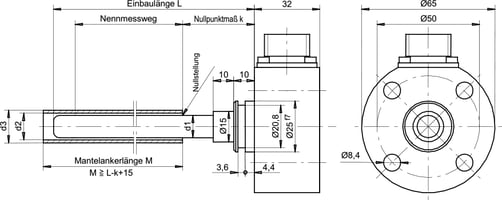

Einbaulänge L	mm	120	190	235	310	410	510	610	750	1000	1250
Nullpunktabstand k	mm	35	35	35	45	45	60	60	60	80	80
Durchmesser des Aufnehmers d1	mm	11					12
Durchmesser des Mantelankers d3/d2	mm	16/13					18/14
gelieferte Mantelankerlänge M	mm	120	190	235	310	410	510	610	750	1000	1250
Aufnehmergewicht (ca.)	g	700	730	750	800	900	1000	1100	1200	1300	1500
Mantelankergewicht (ca.)	g	30	40	50	60	80	150	190	230	280	350
Nennausgangssignal	mV/V	27	40	55	32	30	30	30	30	30	36

	WP 60 ... 1000
Speisespannung	bis 5 V
Trägerfrequenz	5 kHz sinus
statisches Auflösungsvermögen	stetig
Lineraritätsfehler	±0,5 % des Nennmessweges
Temperaturfehler des Nullpunktes	±0,2 % / 10 K; für Option 120 °C: > 100 °C typisch ±1 % / 10 K
Temperaturfehler der Empfindlichkeit	±0,2 % / 10 K ; für Option 120 °C: > 100 °C typisch ±1 % / 10 K
zulässiger Druck	Betriebsdruck 320 bar, Prüfdruck 500 bar
Betriebstemperatur*	-20 °C ... +80 °C, Option: bis 120 °C
Schutzart nach DIN 40050	IP 65
