Induktiver Miniatur-Wegaufnehmer in Halbbrückenschaltung WM

Induktiver Miniatur-Wegaufnehmer in Halbbrückenschaltung

Induktiver Miniatur-Wegaufnehmer für Messwege 1mm bis 2mm für Hydraulik und Ventilbau sowie allgemeine industrielle Anwendungen mit beengtem Bauraum in Produktion, Prüfung und im Maschinenbau. Der Wegaufnehmer mit 10mm Gehäusedurchmesser, oder auch in kundenspezifischen Sonderausführungen, besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVIT Differentialdrosselprinzip / Halbbrückenschaltung.

Sonderausführungen nach Kundenvorgabe sind möglich.

		WM 1	WM 2
Nennmessweg	mm	±0,5	±1
Arbeitsspanne	mm	3	3

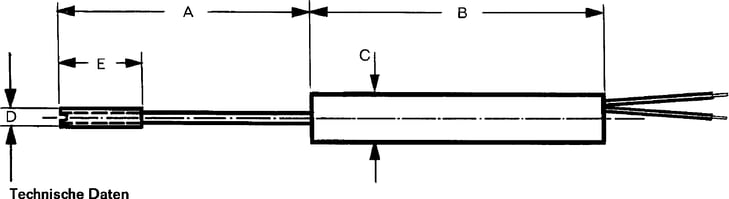

Maß A (Tauchanker-Nullpunktlage)	mm	25	25
Maß B (Baulänge)	mm	15	15
Maß C (Durchmesser)	mm	10	10
Maß D Gewindestück)	mm	M3	M3
Maß E (Länge Gewindestück)	mm	10	10
Maß F (Kernhalter / Kern)	mm	1/2	1/2
Aufnehmergewicht (ca.)	g	6	6
Tauchankergewicht (ca.)	g	1	1
Nennausgangssignal (ca.)	mV/V	40	80
Empfindlichkeit (ca.)	mV/V/mm	80	80

	WM 1 ... 2
Speisespannung (eff.)	1 ... 5 V
Trägerfrequenz	5 ... 10 kHz
Lineraritätsfehler	0,5 % des Gesamtmessweges
Temperaturfehler des Nullpunktes	±0,05 % / 10 K
Temperaturfehler der Empfindlichkeit	±0,1 % / 10 K
Betriebstemperatur	-50 °C ... 80 °C
Schutzart nach DIN 40050	IP 64

	Litze
Anschlusstyp	Teflonlitze 250 mm lang
Belegung
Speisung +	Blau
Speisung -	Rot
Messsignal +	Weiß
Messsignal -	--
