Wegaufnehmer WLU

Wegaufnehmer in Sonderbauform für Sicherheits- und Hydraulikventile im Kraftwerksbereich. Der Wegaufnehmer mit Gehäusedurchmesser 16mm besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVIT Differentialdrosselprinzip in Halbbrückenschaltung. Der Aufbau garantiert eine hohe Temperaturstabilität mit sehr geringem Temperaturdrift.

Wichtige Merkmale

Nennmessweg: 100 mm bis 300 mm
Arbeitsspanne: 55 mm bis 185 mm
Gehäusedurchmesser: 16 mm

Betriebstemperatur: -50 ... 120 °C, kurzzeitig bis 150 °C
Schutzart: IP 65

Technische Daten

		WLU 100	WLU 150	WLU 200	WLU 300	WLU 350
Nennmessweg	mm	±50	±75	±100	±150	±175
Arbeitsspanne	mm	±55	±82,5	±110	±158 ¹	±185 ¹

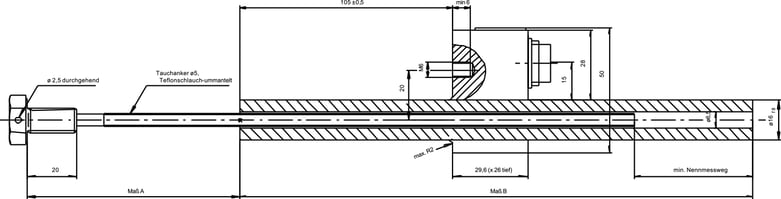

Maß A	mm ±1	85	110	135	185	210
Maß B	mm ±1	245	355	455	675	780
Aufnehmergewicht (ca.)	g	380	480	580	780	880
Tauchankergewicht (ca.)	g	60	76	93	130	150
Nennausgangssignal	mV/V ± 10 %	314	325	340	322	322
Empfindlichkeit	mV/V/mm ± 10 %	6,3	4,33	3,4	2,15	1,84

¹ Beschränkung aufgrund von vorgegebenem Maß A

Gleiche Produktwerte

	WLU 100 ... 350
Impedanz (der Gesamtspule mit Kern)	(±100) 600 Ohm
Speisung (eff.)	max. 22 V
Trägerfrequenz	3 kHz
Lineraritätsfehler über Nennmessweg	max. ±1,0 % des Nennmessweges
Lineraritätsfehler über Arbeitsspanne	max. ±1,5 % des Nennmessweges
Betriebstemperatur	-50 °C ... 120 °C, kurzzeitig bis 150 °C
Schutzart nach DIN 40050	IP 65
