Kostengünstiger Wegaufnehmer WLH

Kostengünstiger Wegaufnehmer für zahlreiche industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung, Test und Labor. Der Wegaufnehmer mit Gehäusedurchmesser 12mm besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVIT Differentialdrosselprinzip / Halbbrückenschaltung. Der bewährte Aufbau garantiert eine hohe Temperaturstabilität mit sehr geringem Temperaturdrift. Es stehen Varianten mit verschiedenen Trägerfrequenz und erhöhtem Temperatur- und Dynamikbereich zur Verfügung, ebenso wie verschiedenen Anschlussversionen.

Es sind Sonderversionen mit veränderten Flansch- und Anschlussmaßen gemäß Kundenwunsch möglich.

		WLH 1	WLG 2	WLH 5	WLH 10	WLH 20	WLH 40	WLH 50	WLH 100	WLH 150	WLH 200	WLH 250	WLH 300	WLH 400	WLH 500
Nennmessweg	mm	±0,5	±1	±2,5	±5	±50	±10	±25	±50	±75	±100	±125	±150	±200	±250
Arbeitsspanne*	mm	2	3	6	±10	±15	±30	±30	±60	±90	±110	±135	±160	±210	±258
Maß A	mm	30	30	40	40	40	45	50	100	130	150	180	200	250	300
Maß B	mm	22	22	30	80	100	145	145	245	355	455	565	675	875	1065
Aufnehmergewicht (ca.)	g	11	11	15	40	60	85	85	120	150	200	230	280	350	440
Tauchankergewicht (ca.)	g	2	2	3	6	6	8	9	9	12	15	25	30	40	50
Nennausgangssignal	mV/V	30	80	110	90	130	180	240	290	310	330	310	320	320	350
Empfindlichkeit	mV/V/mm	60	80	44	18	13	9	9,6	5,8	4,1	3,3	2,5	2,1	1,6	1,4
Linearitätsfehler**		±0,5 % des Nennmessweges			±0,5 % des Gesamtmessweges, Option: 0,25 % und 0,1 %

	WLH 1 ... 500
Speisespannung (eff.)	bis 5 V
Trägerfrequenz	5 ... 10 kHz
Temperaturfehler des Nullpunktes	±0,02 % / 10 K
Temperaturfehler der Empfindlichkeit	±0,05 % / 10 K
Betriebstemperatur*	-50 °C ... +80 °C, Option: bis 120 °C
Schutzart nach DIN 40050	IP 64

		Kürzel	WLH	WLH	WLH
Messweg	1 ... 500		1 ... 5	10 ... 500	10 ... 500
Anschlussvariante	Litze	ohne			--
	Kabel axial	K			--
	Kabel radial	Q	--		--
	Stecker radial	R	--	--
Linearität (FS)	0,5 %
	0,25 %		--
	0,1 %		--
Optionen	erhöhte Betriebstemperatur ¹⁾	/120°C	--	optional	siehe WLH...RS
	Teflonkabel ²⁾ anstatt PE-Kabel	/TF	optional	optional	optional
	Kundenspezifisches Maß A	/Axx	optional	optional	optional

	Litze	K / Q	R
Anschlusstyp	Teflonlitze 250 mm lang	PE-Kabel 2,5 m lang Option: Teflonkabel	Amphenol C 091 Gerätestecker (Gegenstecker wird mitgeliefert)
Belegung
Speisung +	Blau	Blau	3
Speisung -	Rot	Rot	2
Messsignal +	Weiß + Gelb	Weiß	1
Messsignal -	--	--	--
Gegenstecker (wird mitgeliefert)	--	--	Amphenol C 091 Kabeldose

Wegaufnehmer WLH

Wichtige Merkmale

Technische Daten

Eigenschaften

Versionsübersicht

Haben Sie weitere technische Fragen zum Produkt?

Maßzeichnungen / Anschlussvarianten

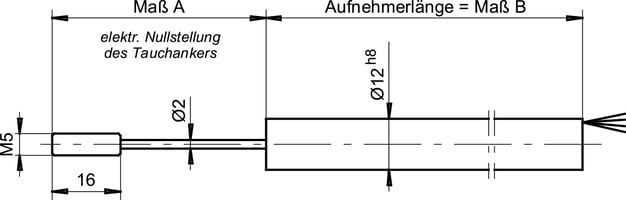

Litzenanschluss ( )

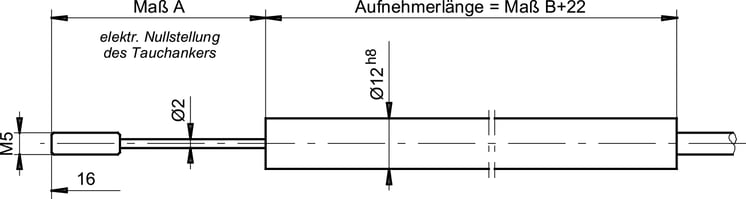

Kabelanschluss axial (K)

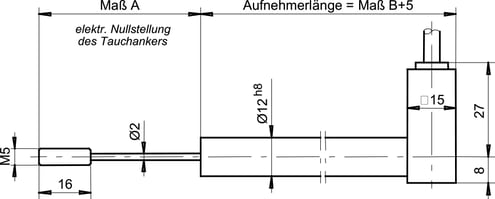

Kabelanschluss radial (Q)

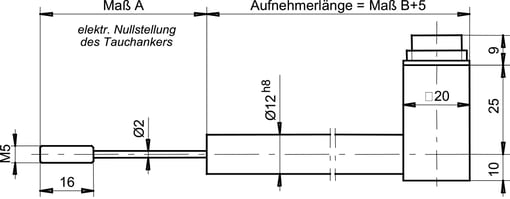

Steckeranschluss radial (R)
