Wegaufnehmer WLG
Wegaufnehmer für zahlreiche industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung, Test und Labor. Der Wegaufnehmer mit Gehäusedurchmesser 12mm besitzt eine auf 80mV/V kalibrierte Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVIT Differentialdrosselprinzip / Halbbrückenschaltung. Der bewährte Aufbau garantiert eine hohe Temperaturstabilität mit sehr geringem Temperaturdrift. Es stehen Varianten mit verschiedenen Trägerfrequenz und erhöhtem Temperatur- und Dynamikbereich zur Verfügung, ebenso wie verschiedenen Anschlussversionen.
Es sind Sonderversionen mit veränderten Flansch- und Anschlussmaßen gemäß Kundenwunsch möglich.
Wichtige Merkmale
- Nennmessweg: 10 mm bis 500 mm
- Arbeitsspanne: 10 mm bis 258 mm
- Gehäusedurchmesser: 12 mm
- Betriebstemperatur: -50 ... 80 °C, optional bis 120 °C
- Schutzart: IP 64
Technische Daten
WLG 10 |
WLG 20 | WGC 40 | WLG 50 |
WLG 100 |
WLG 150 |
WLG 160 |
WLG 200 |
WLG 250 |
WLG 300 |
WLG 400 |
WLG 500 |
||
Nennmessweg | mm | ±5 | ±10 | ±20 | ±25 | ±50 | ±75 | ±80 | ±100 | ±125 | ±150 | ±200 | ±250 |
Arbeitsspanne* | mm | ±10 | ±15 | ±30 | ±30 | ±60 | ±90 | ±90 | ±110 | ±135 | ±160 | ±210 | ±258 |
Maß A | mm | 40 | 40 | 45 | 50 | 100 | 130 | 130 | 150 | 180 | 200 | 250 | 300 |
Maß B | mm | 80 | 100 | 145 | 145 | 245 | 355 | 375 | 455 | 565 | 675 | 875 | 1065 |
Aufnehmergewicht (ca.) | g | 40 | 60 | 85 | 85 | 120 | 150 | 160 | 200 | 230 | 280 | 350 | 440 |
Tauchankergewicht (ca.) | g | 6 | 8 | 9 | 9 | 12 | 15 | 16 | 20 | 25 | 30 | 40 | 50 |
Empfindlichkeit | mV/V/mm | 16 | 8 | 4 | 3,2 | 1,6 | 1,07 | 1,0 | 0,8 | 0,64 | 0,53 | 0,4 | 0,32 |
Eigenschaften
WLG 10 ... 500 |
||||||
Nennausgangssignal* | 80 mV/V | |||||
Speisespannung | bis 5 V | |||||
Trägerfrequenz | 5 ... 10 kHz | |||||
Linearitätsfehler** | ±0,25 % des Gesamtmessweges, Option: 0,1 % | |||||
Temperaturfehler des Nullpunktes | ±0,02 % / 10 K | |||||
Temperaturfehler der Empfindlichkeit | ±0,05 % / 10 K | |||||
Betriebstemperatur | -50 °C ... +80 °C, Option: bis 120 °C | |||||
Schutzart nach DIN 40050 |
IP 64 |
** Option bei Bestellung angeben
Versionsübersicht
Kürzel | WLG | WLG | ||
Messweg | 10 ... 500 | 10 ... 500 | 10 ... 500 | |
Anschlussvariante | Litze | ohne | -- | |
Kabel axial | K | |||
Kabel radial | Q | |||
Stecker radial | R / RS | RS | R | |
LEMO-Stecker radial | LR | -- | ||
Linearität (FS) | 0,25 % | |||
0,1 % | ||||
Optionen |
erhöhte Betriebstemperatur 1) | /120°C | optional | -- |
Teflonkabel 2) anstatt PE-Kabel | /TF | optional | -- | |
Kundenspezifisches Maß A | /Axx | optional | optional |
2) umfasst Teflonkabel bei Versionen K und Q
3) nur bei Versionen K und Q
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!
Maßzeichnungen / Anschlussvarianten

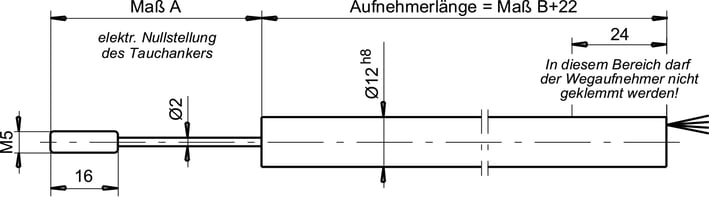

Litzenanschluss ( )
Kernkanal durchgängig

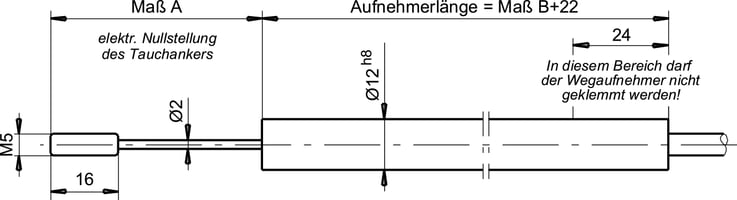

Kabelanschluss axial (K)
Kernkanal nicht durchgängig

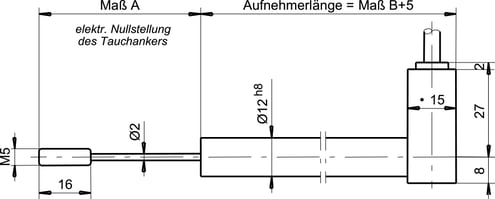

Kabelanschluss radial (Q)
Kernkanal durchgängig

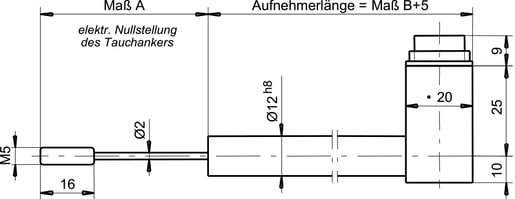

Steckeranschluss radial (R)
Kernkanal durchgängig
Steckeranschluss radial (RS)
Kernkanal durchgängig

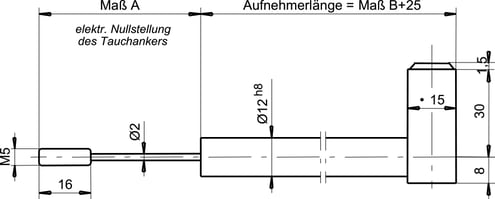

Steckeranschluss Lemo radial (LR)
Kernkanal durchgängig
Elektrischer Anschluss
Litze | K / Q | R | RS | LR | |
Anschlusstyp | Teflonlitze 250 mm lang | PE-Kabel 2,5 m lang Option: Teflonkabel |
Amphenol C 091 Stecker |
Amphenol 3101 A Stecker |
LEMO ERA.1S.303.CLL |
Belegung | |||||
Speisung + | Blau | Blau | 3 | B | 3 |
Speisung - | Rot | Rot | 2 | C | 2 |
Messsignal + | Weiß + Gelb | Weiß | 1 | A | 1 |
Messsignal - | -- | -- | -- | -- | -- |
Gegenstecker (wird mitgeliefert) |
-- | -- | Amphenol C 091 Kabeldose |
Amphenol 3106 A Kabeldose |
LEMO FFA.1S.303.CLAC52 |
