Wegaufnehmer in Sonerausführung mit erhöhter Impedanz für zahlreiche industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung, Test und Labor, insbesondere für den Einbau in Prüfzylinder dynamischer Prüfmaschinen. Der Wegaufnehmer mit Gehäusedurchmesser 12mm besitzt eine auf 80mV/V kalibrierte Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVIT Differentialdrosselprinzip / Halbbrückenschaltung. Der bewährte Aufbau garantiert eine hohe Temperaturstabilität mit sehr geringem Temperaturdrift. Es stehen Varianten mit verschiedenen Trägerfrequenz und erhöhtem Temperatur- und Dynamikbereich zur Verfügung.
Es sind Sonderversionen mit veränderten Flansch- und Anschlussmaßen gemäß Kundenwunsch möglich.
Wichtige Merkmale
Nennmessweg: 10 mm bis 500 mm
Arbeitsspanne: 10mm bis 268 mm
Gehäusedurchmesser: 12 mm
Betriebstemperatur: -55 ... 100 °C
Schutzart: IP 64
Technische Daten
WLC 10
WLC 20
WLC 40
WLC 50
WLC 100
WLC 160
WLC 200
WLC 250
WLC 300
WLC 400
WLC 500
Nennmessweg
mm
±5
±20
±50
±100
±125
±200
±100
±125
±150
±200
±250
Arbeitsspanne 1
mm
±10
±15
±30
±30
±60
±90
±110
±135
±160
±210
±258
Arbeitsspanne 2 (min)
mm
(±20)
±25
(±40)
±40
±65
±95
±115
±140
±165
±215
±261
Arbeitsspanne 3
mm
±18
±28
±38
±43
±68
±98
±118
±143
±168
±218
±268

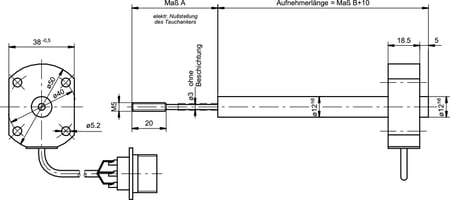

Maß A
mm
40
50
60
65
90
120
140
165
190
240
290
Maß B
mm
80
100
145
145
245
375
455
565
675
875
1065
Aufnehmergewicht (ca.)
g
130
140
155
155
200
250
290
340
390
470
550
Tauchankergewicht (ca.)
g
8
11
14
14
20
26
30
36
42
52
62
Empfindlichkeit*
mV/V/mm
16
8
4
3,2
1,6
1
0,8
0,64
0,53
0,4
0,32
*) Kenndaten @ 5 kHz TF

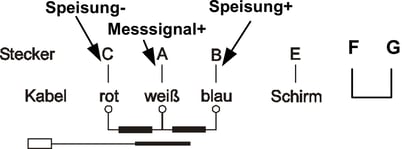

Eigenschaften
WLC 10 ... 500
Nennausgangssignal* / **
80 mV/V
Speisespannung
bis 5V
Trägerfrequenz
5 ... 10 kHz
Linearitätsfehler***
±0,4 % des Gesamtmessweges, Option: 0,2 % / 0,1 %
Temperaturfehler des Nullpunktes
±0,05 % / 10 K
Temperaturfehler der Empfindlichkeit
±0,2 % / 10 K
Betriebstemperatur
-55 °C ... +100 °C
Schutzart nach DIN 40050
IP 64
*) Kenndaten @ 5 kHz TF **) Toleranz der Kalibrierung: ±3 mV/V ***) Option bei Bestellung angeben
Arbeitsspanne 1: Nutzung des Wegaufnehmers möglich, technische Daten sind über den Nennmessweg hinaus nicht garantiert Arbeitsspanne 2: Spanne zwischen den Umkehrpunkten der s-förmigen Weg-Ausgangsspanungs-Kennlinie, Klammerwerte aufgrund Arbeitssp. 3 nicht erreichbar Arbeitsspanne 3: mechanische Verschiebbarkeit des Tauchankers
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
