Langwegaufnehmer mit Mantelanker WI

		WI 60	WI 120	WI 160	WI 200	WI 300	WI 400	WI 500	WI 600	WI 800	WI 1000
Nennmessweg s	mm	60	120	160	200	300	400	500	600	800	1000
Arbeitsspanne	mm	70	130	180	230	330	430	530	650	880	1100

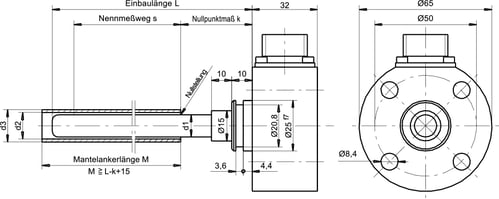

Einbaulänge L	mm	120	190	235	310	410	510	610	750	1000	1250
Nullpunktabstand k	mm	35	35	35	45	45	60	60	60	80	80
Durchmesser des Aufnehmers d1	mm	11	11	11	11	11	12	12	12	12	12
Durchmesser des Mantelankers d3/d2	mm	16/13	16/13	16/13	16/13	16/13	18/14	18/14	18/14	18/14	18/14
gelieferte Mantelankerlänge M	mm	120	190	235	310	410	510	610	750	1000	1250
Aufnehmergewicht (ca.)	g	700	730	750	800	900	1000	1100	1200	1300	1500
Mantelankergewicht (ca.)	g	30	40	50	60	80	150	190	230	280	350

	WI 60 ... 1000
Betriebsspannung	20 ... 30 VDC / 40 mA, geglättet
Ausgangssignal	4 ... 20 mA
zulässige Last	max. 400 Ohm
statisches Auflösungsvermögen	stetig
Grenzfrequenz	100 Hz
Linearitätsfehler	±0,5 % des Nennmessweges
Temperaturfehler des Nullpunktes	±0,25 % / 10 K
Temperaturfehler der Empfindlichkeit	±0,25 % / 10 K
zulässiger Druck	Betriebsdruck 320 bar, Prüfdruck 500 bar
Betriebstemperatur	0 °C ... +60 °C
Schutzart nach DIN 40050	IP 65

Wegaufnehmer WI
