Wegaufnehmer WE

Langwegaufnehmer mit Mantelanker
  • Integrierte Elektronik
  • Speisung ± 15 V
  • Ausgang 0 bis 10 V
  • Druckfest bis 320 bar

Wichtige Merkmale

  • Nennmessweg: 60 mm bis 1000 mm
  • Gehäusedurchmesser: 16/13 mm
  • Betriebstemperatur: 0 °C bis +60 °C
  • IP 65
  • Spulenschaltung: Halbbrücke

Technische Daten

    WE 60 WE 120 WE 160 WE 200 WE 300 WE 400 WE 500 WE 600 WE 800 WE 1000
Nennmessweg mm 60 120 160 200 300 400 500 600 800 1000
Arbeitsspanne mm 70 130 180 230 330 430 530 650 880 110
Einbaulänge L mm 120 190 235 310 410 510 610 750 1000 1250
Nullpunktabstand k mm 35 35 35 45 45 60 60 60 80 80
Durchmesser des
Aufnehmers d1
mm 11 12
Durchmesser des
Mantelankers d3/d2
mm 16/13 18/14
Gelieferte Mantelankerlänge M mm 120 190 235 310 410 510 610 750 1000 1250
Aufnehmergewicht (ca.) g 700 730 750 800 900 1000 1100 1200 1300 1500
Tauchankergewicht (ca.) g 30 40 50 60 80 150 190 230 280 350

Eigenschaften


  WE 60 ... 1000
Betriebsspannung ± 15 V / 40 mA, stabilisiert
Ausgangssignal 0 bis 10 V
Zulässige Last 5 kOhm
Statisches Auflösungsvermögen stetig
Grenzfrequenz 100 Hz
Linearitätsfehler ± 0,5 % des Nennmessweges
Temperatur des Nullpunktes ± 0,3 % / 10K
Temperaturfehler der Empfindlichkeit ± 0,3 % / 10K
Zulässiger Druck Betriebsdruck 320 bar, Prüfdruck 500 bar
Betriebstemperatur 0 °C bis +60 °C
Schutzart IP 65

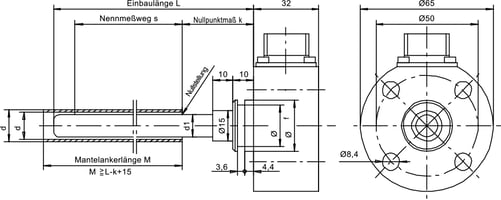

Maßzeichnungen

WE

masszeichnung-we

Kabelanschluss radial

Teflonkabel 2,5 m lang

kabelanschluss-we

Steckeranschluss radial

Gegenstecker wird mitgeliefert

steckeranschluss-we

Anschluss für WE

Keine externe Spannung an D bzw. weiß legen!

anschluss-we
