LVDT/LVITWegaufnehmer: WA

		WA 60	WA 120	WA 160	WA 200	WA 300	WA 400	WA 500	WA 600	WA 800	WA 1000
Nennmessweg s	mm	60	120	160	200	300	400	500	600	800	1000
Arbeitsspanne	mm	70	130	180	230	330	430	530	65ß	880	1100

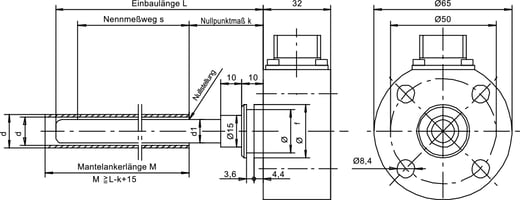

Einbaulänge L	mm	120	190	235	310	410	510	610	750	1000	1250
Nullpunktabstand k	mm	35	35	35	45	45	60	60	60	80	80
Durchmesser des Aufnehmers d1	mm	11	11	11	11	11	12	12	12	12	12
Durchmesser des Mantelankers d3/d2	mm	16/13	16/13	16/13	16/13	16/13	18/14	18/14	18/14	18/14	18/14
gelieferte Mantelankerlänge M	mm	120	190	235	310	410	510	610	750	1000	1250
Aufnehmergewicht (ca.)	g	700	730	750	800	900	1000	1100	1200	1300	1500
Mantelankergewicht (ca.)	g	30	40	50	60	80	150	190	230	280	350

	WA 60 ... 1000

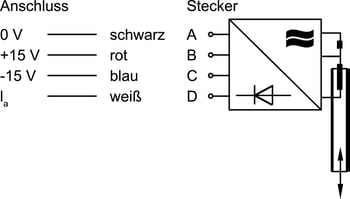

Betriebsspannung	±15 V / 40 mA, stabilisiert
Ausgangssignal	4 ... 20 mA, Option: 0 ... 20 mA
zulässige Last	max. 400 Ohm
statisches Auflösungsvermögen	stetig
Grenzfrequenz	100 Hz
Linearitätsfehler	±0,5 % des Nennmessweges
Temperaturfehler des Nullpunktes	±0,3 % / 10 K
Temperaturfehler der Empfindlichkeit	±0,3 % / 10 K
zulässiger Druck	Betriebsdruck 320 bar, Prüfdruck 500 bar
Betriebstemperatur	0 °C ... +60 °C
Schutzart nach DIN 40050	IP 65
