Wegaufnehmer EDT
mit integrierter Elektronik
Vollsymmetrischer LVDT Aufbau
-
Vollsymmetrischer LVDT Aufbau
-
Verfügbare Messwege 50, 100 und 200 mm
-
Standardversion:
- Versorgung +10...+30 VDC
- Ausgang +2...+10 VDC, 4...20 mA, PWM -
Miniaturversion (20 mm kürzer bauend):
- Versorgung +5 VDC
- Ausgang +0,5...4,5 VDC oder PWM
Wichtige Merkmale
- Nennmessweg: 15 mm bis 200 mm
- Einbaulänge 180 mm bis 360 mm
- Gehäusedurchmesser: 3 mm
- Betriebstemperatur: 0 ... 70 °C
- Schutzart: IP 64
Technische Daten
EDT 50
|
EDT 100
|
EDT 200
|
||
Nennmessweg | mm | ±25 | ±50 | ±100 |
Arbeitsspanne | mm | 52 | 102 | 205 |
Einbaulänge B, Mini- / Standardversion | mm | 180 / 200 | 240 / 260 | 340 / 360 |
Maß A, andere Maße als Option* | mm | 57 | 102 | 200 |
Aufnehmergewicht (ca.) | g | 170 | 200 | 240 |
* Optionen bei Bestellung angeben
Gleiche Produktwerte
EDT 50 ... 200 |
||||||
Wegaufnehmerdurchmesser D | 12h9 |
|||||
Kerndurchmesser d2 (inkl. Teflon 1)) | 3 (3,5) mm |
|||||
Versorgung UB | Version /A: +15 ... +30 VDC (+10...+30 VDC bei RLast<200Ohm) Versionen /V, /P: +10 ... +30 VDC Versionen /VM, /PM: +5 ± 0,25 VDC |
|||||
Ausgangssignal (innere Endlage ... Mittellage ... äußere Endlage) invertiertes Ausgangssignal als Option* |
Version /A: 4 ... 12 ... 20 mA (bei RLast < 500 Ohm) Version /V: +2 ... +6 ... +10 VDC Version /P: PWM (TTL Pegel) mit Tastverhältnis 10 ... 50 ... 90 % Version /VM: +0,5 ... +2,5 ... +4,5 VDC Version /PM: PWM (TTL-Pegel) mit Tastverhältnis 10 ... 50 ... 90 % |
|||||
Linearitätsfehler | < ±0,5 % des Gesamtnennmessweges | |||||
Temperaturkoeffizient des Ausgangssignals |
< ±0,5 % / 10 K | |||||
Betriebstemperatur* | 0 °C ... +70 °C | |||||
Schutzart nach DIN 40050 | IP 64 |
* Optionen bei Bestellung angeben
1) Die Teflon-Ummantelung des Tauchankers dient ausschließlich der mechanischen Gleitfähigkeit und hat auf die elektrischen Eigenschaften des Wegaufnehmers keinen Einfluss.
1) Die Teflon-Ummantelung des Tauchankers dient ausschließlich der mechanischen Gleitfähigkeit und hat auf die elektrischen Eigenschaften des Wegaufnehmers keinen Einfluss.
Versionsübersicht
Kürzel | EDT | ||
Messweg | siehe techn. Daten | 50 ... 200 | |
Anschlussvariante | Litze | ohne | (AWG 30) |
PE-Kabel axial 1) | K | ||
PE-Kabel radial 1) | Q | ||
Stecker axial 1) 2) | LX | ||
Stecker radial 1) 2) | R | ||
Linearität (FS) | 0,5 % | ||
Version /A | /A | ||
Version /V | /V | ||
Version /P | /P | ||
Version /VM | /VM | ||
Version /PM | /PM | ||
Optionen |
Ausgangssignal invertiert (abnehmend) | /INV | optional |
Teflon-Kabel | /TF | optional |
1) Kernkanal nicht durchgehend
2) Gegenstecker wird mitgeliefert
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!
Maßzeichnungen / Anschlussvarianten
Litzenanschluss ( )

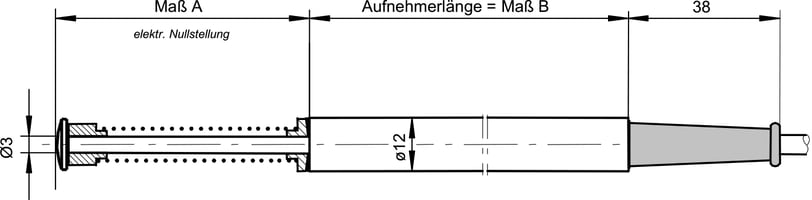

Kabelanschluss axial (K)

Kabelanschluss radial (Q)

Steckeranschluss radial (R)
Aufnehmerlänge: Maß B+5
**) für Version R: 20x20

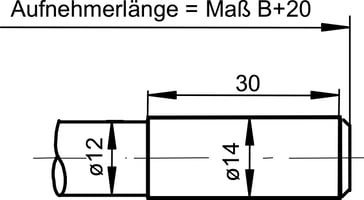

Steckeranschluss axial (LX)

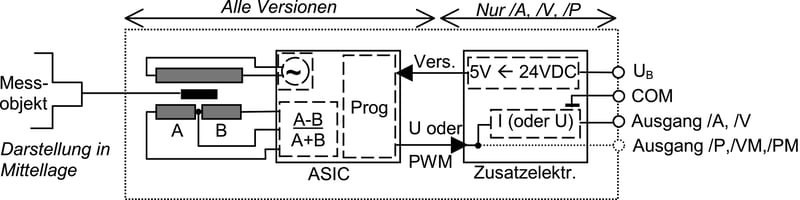

Elektrischer Anschluss


Litze ( ) | Kabel (K) / (Q) | Stecker (R) | Stecker (LX) | Signal | Bemerkung |
Rot | Rot | 1 | 1 | UB (Versorgung) | >>> Nicht potential-getrennt !!! Für /A, /V, /P: verpol-geschützt Für /VM, /PM: NICHT verpol-geschützt !!! |
Schwarz | Schwarz | 2 | 2 | COM | Bezugspotential für Versorgung und Ausgang |
Weiß (oder Gelb) | Weiß | 3 | 3 | Ausgang /A, /V | >>> Keine ext. Spannung anlegen !!! |
Blau | Blau | 4 | 4 | Ausgang /P, /VM, /PM | >>> Keine ext. Spannung anlegen !!! |
-- | Schirm | 5 | Gehäuse | Schirmung |
