Wegaufnehmer
EDL / EDU

Sehr kurz bauende LVDTs mit integrierter Auswerte-Elektronik
  • Voll-symmetrischer LVDT Aufbau, bis über 75 % der Baulänge als Messweg nutzbar
  • EDL mit Ø 12 mm für Standardanwendungen
  • EDU mit robusten Ø 16 mm für rauhen Einsatz

  • Standard Version
    • Versorgung +10...+30 VDC
    • Ausgang +2...+10 VDC, 4...20 mA, PWM

  • Miniatur Version (20 mm kürzer bauend)
    • Versorgung +5 VDC
    • Ausgang +0,5...4,5 VDC oder PWM

Wichtige Merkmale

  • Nennmessweg: 15 mm bis 1000 mm
  • Einbaulänge 430 mm bis 1470 mm
  • Gehäusedurchmesser: 3 mm
  • Trägerfrequenz: 5 kHz (Option: 10 kHz)
  • Betriebstemperatur: 0 ... 70 °C
  • Schutzart: IP 64

Technische Daten



EDL 50
EDU 50
EDL 100
EDU 100
EDL 200
EDU 200
EDL 300
EDU 300
EDL 400
EDU 400
EDL 500
EDU 500
Nennmessweg mm ±25 ±50 ±100 ±150 ±200 ±250
Arbeitsspanne mm 55 105 210 320 420 520
Maß A, andere Maße als Option* mm 55 80 135 190 240 290
Einbaulänge B, Mini- / Standardversion mm 130 / 150 190 / 210 290 / 310 400 / 420 510 / 530 630 / 650
* Optionen bei Bestellung angeben

EDL 50
EDL 100
EDL 200
EDL 300
EDL 400
EDL 500
Wegaufnehmerdurchmesser mm 12 h9 12 h9 12 h9 12 h9 12 h9 12 h9
Tauchankerdurchmesser /
inkl. Teflonummantelung
mm 3 / 3,6 3 / 3,6 3 / 3,6 3 / 3,6 3 / 3,6 3 / 3,6
Aufnehmergewicht (ca.) g 80 100 150 180 220 250
Tauchankergewicht (ca.) g 7 10 15 20 26 32

EDU 50
EDU 100
EDU 200
EDU 300
EDU 400
EDU 500
Wegaufnehmerdurchmesser mm 16 ±0,1 16 ±0,1 16 ±0,1 16 ±0,1 16 ±0,1 16 ±0,1
Tauchankerduchmesser /
inkl. Teflonummantelung
mm 5 / 5,6 5 / 5,6 5 / 5,6 5 / 5,6 5 / 5,6 5 / 5,6
Aufnehmergewicht (ca.) g 140 190 280 380 480 580
Tauchankergewicht (ca.) g 20 28 45 60 78 94

* Optionen bei Bestellung angeben

1) Die Teflon-Ummantelung des Tauchankers dient ausschließlich der mechanischen Gleitfähigkeit und hat auf die elektrischen Eigenschaften des Wegaufnehmers keinen Einfluss.

Eigenschaften

    EDL / EDU 50 ... 100
Versorgung UB   Version /A: +15 ... +30 VDC (+10...+30 VDC bei RLast < 200 Ohm)
Versionen /V, /P: +10 ... +30 VDC
Versionen /VM, /PM: +5 ± 0,25 VDC
Ausgangssignal
(innere Endlage ... Mittellage ... äußere Endlage)
Invertiertes Ausgangssignal als Option*
Version /A: 4 ... 12 ... 20 mA (bei RLast < 500 Ohm)
Version /V: +2 ... +6 ... +10 VDC
Version /P: PWM (TTL Pegel) mit Tastverhältnis 10 ... 50 ... 90 %
Version /VM: +0,5 ... +2,5 ... +4,5 VDC
Version /PM: PWM (TTL-Pegel) mit Tastverhältnis 10 ... 50 ... 90 %
Linearitätsfehler  < ±0,5 % des Gesamtnennmessweges
Temperaturkoeffizient des Ausgangssignals
< ±0,5 % / 10 K
Betriebstemperatur* 0 °C ... +70 °C
Schutzart nach DIN 40050 IP 64

* Optionen bei Bestellung angeben

Versionsübersicht

    Kürzel EDL EDU
Messweg siehe techn. Daten   50 ... 500 50 ... 500
Anschlussvariante Litze ohne (AWG 30) (AWG 26)
PE-Kabel axial 1) K
PE-Kabel radial 1) Q
Stecker axial 1) 2) LX
Stecker radial 1) 2) R
Linearität (FS) 0,5 %





Version /A /A
Version /V /V
Version /P /P
Version /VM /VM
Version /PM /PM
Optionen
Ausgangssignal invertiert (abnehmend) /INV optional optional
Kundenspezifisches Maß A /Axx optional optional
Kern teflonummantelt /KT Serie optional
Teflon-Kabel /TF optional optional

1) Kernkanal nicht durchgehend
2) Gegenstecker wird mitgeliefert

Maßzeichnungen / Anschlussvarianten

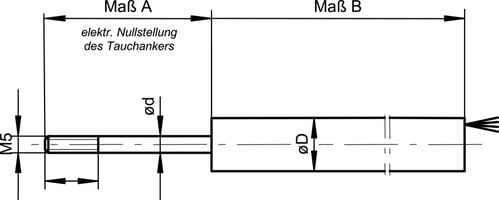

Litzenanschluss ( )

masszeichnung-edl-edu-litze

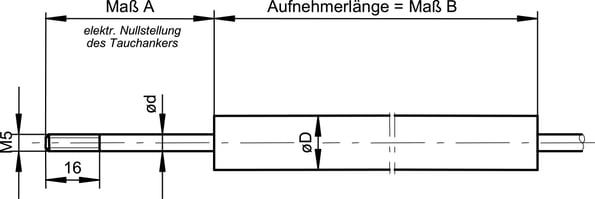

Kabelanschluss axial (K)

masszeichnung-edl-edu-kabel-axial

Kabelanschluss radial (Q)

Aufnehmerlänge = Maß B+5

*) für EDL: 15x15; für EDU: 20x20

masszeichnung-edl-edu-kabel-radial

Steckeranschluss radial (R)

Aufnehmerlänge = Maß B+5

**) für Version R: 20x20

masszeichnung-edl-edu-stecker-radial

Steckeranschluss axial (LX)

masszeichnung-edl-edu-stecker-axial

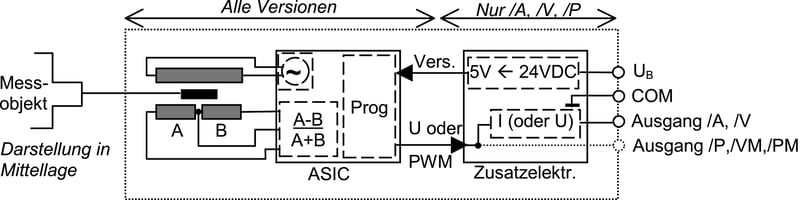

Elektrischer Anschluss

stecker-edd
anschluss-edd
Litze ( ) Kabel (K) / (Q) Stecker (R) Stecker (LX) Signal Bemerkung
Rot Rot 1 1 UB (Versorgung) >>> Nicht potential-getrennt !!!
Für /A, /V, /P: verpol-geschützt
Für /VM, /PM: NICHT verpol-geschützt !!!
Schwarz Schwarz 2 2 COM Bezugspotential für Versorgung und Ausgang
Weiß (oder Gelb) Weiß 3 3 Ausgang /A, /V >>> Keine ext. Spannung anlegen !!!
Blau Blau 4 4 Ausgang /P, /VM, /PM >>> Keine ext. Spannung anlegen !!!
-- Schirm 5 Gehäuse Schirmung
