Wegaufnehmer DUR

Induktive Wegaufnehmer Differentialtrafoausführung - Sonderausführung
  • Messwege 25 … 1000 mm
  • 14 mm Durchmesser
  • mit radialem Kabelanschluss

Wichtige Merkmale

  • Nennmessweg: 25 mm bis 1000 mm
  • Einbaulänge: 80 mm bis 1420 mm
  • Gehäusedurchmesser: 14 mm
  • Betriebstemperatur: -40 °C bis +80 °C (Option: bis 120 °C)

  • IP 64

Technische Daten

    DUR
25 		 DUR
50 		 DUR
100		 DUR
150		 DUR
200		 DUR
250		 DUR
300		 DUR
400		 DUR
500		 DUR
600		 DUR
800		 DUR
1000
Nennmessweg mm ±12,5 ±25 ±50 ±75 ±100 ±125 ±150 ±200 ±250 ±300 ±400 ±500
Arbeitsspanne mm 28 55 105 160 210 260 320 420 520 630 830 1030
Maß A mm 40 55 80 105 130 155 180 230 280 340 440 540
Einbaulänge B mm 80 120 160 240 320 400 480 620 750 880 1140 1420
Aufnehmergewicht (ca.) g 440 470 500 550 600 650 700 770 850 920 1100 1200
Tauchankergewicht (ca.) g 7 9 12 20 25 28 30 35 40 50 65 80
Nennausgangssignal
(5 kHz) (ca.)		 mV/V 100 110 140 125 130 135 140 150 160 175 175 175

Eigenschaften

  DUR 25 ... 1000
Trägerfrequenz
 5 kHz
empfohlener Messverstärker
 MBI 50.33
Speisespannung (eff). bis 5 V
Lineraritätsfehler  ±0,25 % des Nennmessweges
Temperaturfehler des Nullpunktes ±0,04 % / 10 K
Temperaturfehler der Empfindlichkeit ± 0,1 % / 10 K
Betriebstemperatur* -40 ° C ... +80 ° C, Option: bis 120 °C
Schutzart nach DIN 40050 IP 64

* Optionen bei Bestellung angeben

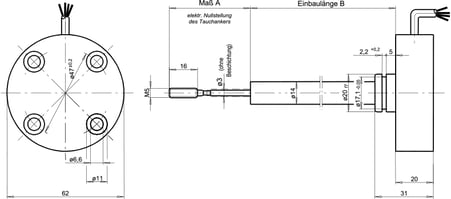

Maßzeichnungen

DUR

masszeichnung-dur

Kabelanschluss radial

Teflon-Kabel 150 mm lang,
konfektioniert mit 6-poligem Molex-Stecker

Kernkanal nicht durchgängig

anschluss-dur-kabel-radial
