Vollsymmetrischer LVDT-Aufbau, in robustem 16mm-Gehäuse DUH

Extrem kurzbauender induktiver Universal- und Zylinderwegaufnehmer für Messwege bis 500mm für zahlreiche industrielle Anwendungen in Hydraulikzylindern, Ventilen, Produktion, Prüfung, insbesondere in Prüfmaschinen und im Maschinenbau. Der Wegaufnehmer mit Gehäusedurchmesser 16mm und 5mm Kern besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Differentialtrafoprinzip / Vollbrückenschaltung mit sehr guter Linearität. Das exellente Verhältnis von Messlänge zu Baulänge ermöglicht einen Einbau auch in beengten Bauräumen mit bis zu 40% Platzersparnis.

Es stehen Versionen mit verschiedenen Anschlussvarianten von Steckern und Kabeln sowie zum Betrieb bei erhöhter Temperatur und Dynamik zur Verfügung. Ebenso kann der Wegaufnehmer mit integrierter Elektronik und auch als Taster mit außenliegender Feder ausgelegt werden.

		DUH 50	DUH 100	DUH 200	DUH 300	DUH 400	DUH 500
Nennmessweg	mm	±25	±50	±100	±150	±200	±250
Arbeitsspanne	mm	55	105	210	320	420	520
Maß A*	mm	55	80	135	190	240	290
Einbaulänge B	mm	100	160	260	370	480	600
Wegaufnehmerdurchmesser D	mm	16 ±0,1
Tauchankerdurchmesser d	mm	5,6 (inkl. Teflon-Ummantelung)¹⁾
Aufnehmergewicht (ca.)	g	100	150	240	340	450	560
Tauchankergewicht (ca.)	g	20	28	45	60	78	94
Typ. Nennausgangssignal @ 5 kHz.**	mV/V	107	140	163	175	160	162

		DUH 50 ... 500
Trägerfrequenz*		5 kHz
empf. Messverstärker		z.B. MBI 46.31
Speisespannung (eff.)		bis 5 VAC
Linearitätsfehler*		< ±0,5 % des Gesamtnennmessweges Option: ±0,25 %; 0,1 % (nicht DUH 50)
Temperaturfehler des Nullpunktes (typ.)		±0,1 % / 10 K
Temperaturfehler der Empfindlichkeit (typ.)		±0,2 % / 10 K
Betriebstemperatur*		-40 °C ... +80 °C, Option: bis 120 °C (Linearität ±0,25 % oder ±0,5 %)
Schutzart nach DIN 40050		IP 64

		Kürzel	DUH	DUH
Messweg	siehe techn. Daten		50 ... 500	50 ... 200
Anschlussvariante	Litze	ohne	AWG 30	AWG 30
	Kabel axial ¹⁾	K
	Kabel radial ¹⁾	Q
	Stecker axial ²⁾	LX
	Stecker radial ²⁾	R		--
	Stecker radial ²⁾	RS	--
Linearität (FS)	0,5 %
	0,25 %
	0,1 %
Optionen	erhöhte Betriebstemperatur ¹⁾	/120 °C	--	optional
Optionen	Kundenspezifisches Maß A	/Axx	optional	optional

	Litze	K / Q	R	RS	LX
Anschlusstyp	Teflonlitze 250 mm lang	PE-Kabel 2,5 m lang Option: Teflonkabel	Amphenol C 091 Gerätestecker	Amphenol 3102 A Flanschstecker	LEMO ERA.1S.304.CLL
Belegung
Speisung +	Weiß	Weiß	2	B	2
Speisung -	Blau	Blau	3	C	3
Messsignal +	Rot	Rot	1	A	1
Messsignal -	Schwarz	Schwarz	4	D	4
Gegenstecker (wird mitgeliefert)	--	--	Amphenol C 091 Kabeldose	Amphenol 3106 A	LEMO FFA.1S.304.CLA 57

Wegaufnehmer DUH

Wichtige Merkmale

Technische Daten

Eigenschaften

Versionsübersicht

Haben Sie weitere technische Fragen zum Produkt?

Maßzeichnungen / Anschlussvarianten

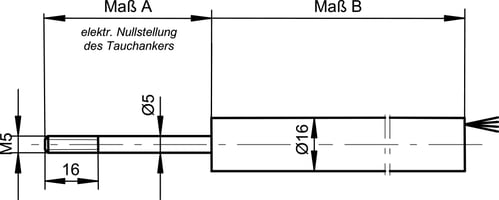

Litzenanschluss ( )

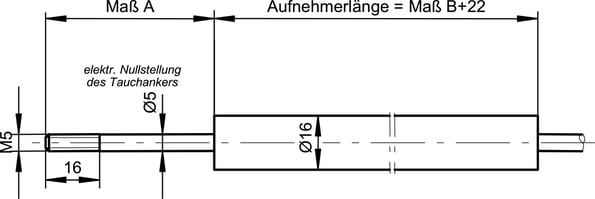

Kabelanschluss axial (K)

Kabelanschluss radial (Q)

Steckeranschluss radial (R)

Steckeranschluss radial (RS)

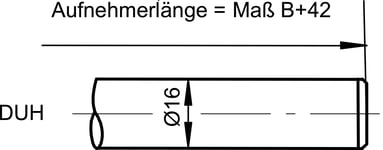

Steckeranschluss axial (LX)

Elektrischer Anschluss

Downloads

Produktdatenblatt

Installation / Techn. Hinweise

Übersicht Produktgruppe

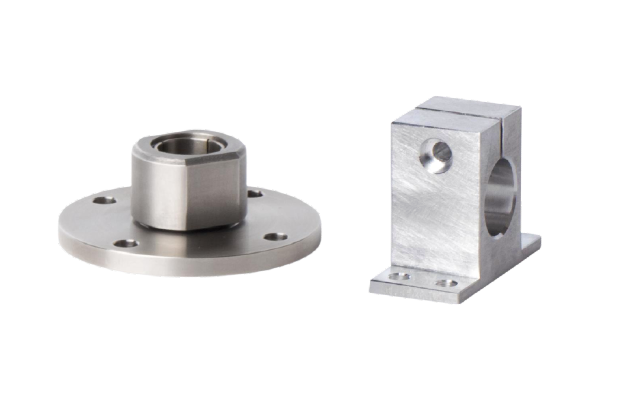

Zubehör

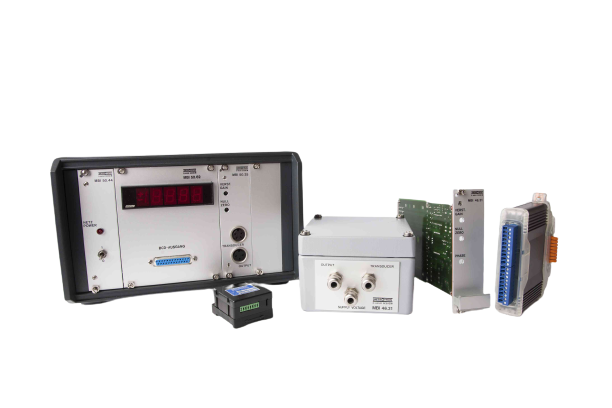

Messverstärker

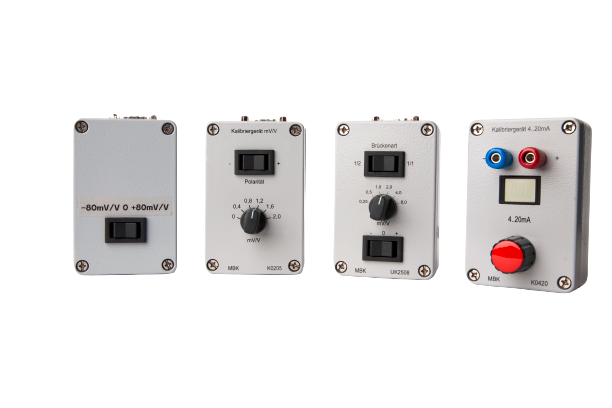

Kalibratoren
