Robuster induktiver Universalwegaufnehmer für Messwege von 15mm bis 1000mm für zahlreiche industrielle Anwendungen in Hydraulikzylindern, Ventilen, Produktion und im Maschinenbau. Der kostengünstige Wegaufnehmer mit Gehäusedurchmesser 14mm besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Differentialtrafoprinzip / Vollbrückenschaltung. Es stehen Versionen mit verschiedenen Anschlussvarianten von Steckern und Kabeln sowie zum Betrieb bei unterschiedlichen Trägerfrequenzen, sowie auf 80mV/V kalibrierte Versionen und Varianten zum Betrieb bei erhöhter Temperatur zur Verfügung.
Wichtige Merkmale
Nennmessweg: 15 mm bis 1000 mm
Einbaulänge: 70 mm bis 1420 mm
Gehäusedurchmesser: 14 mm
Betriebstemperatur: -40 °C bis +80 °C (Option: bis 120 °C)
IP 64
Technische Daten
DU 15
DU 25
DU 40
DU 50
DU 100
DU 150
DU 200
DU 250
DU 300
DU 400
DU 500
DU 600
DU 800
DU 1000
Nennmessweg
mm
±7,5
±12,5
±20
±25
±50
±75
±100
±125
±150
±200
±250
±300
±400
±500
Arbeitsspanne
mm
18
28
42
55
105
160
210
260
320
420
520
630
830
1030

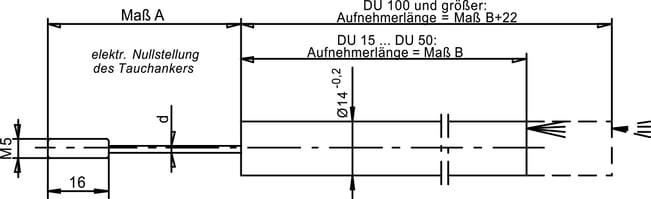

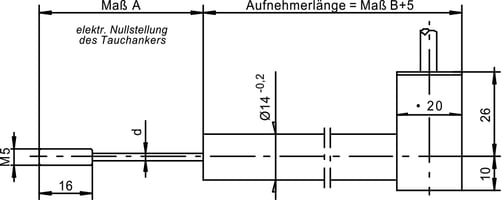

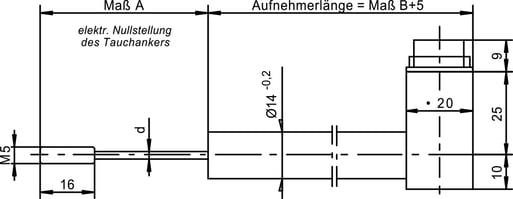

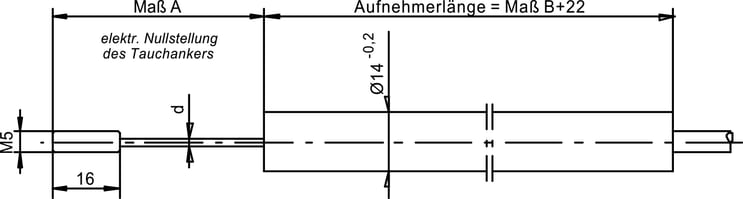

Maß A
mm
40
40
50
55
80
105
130
155
180
230
280
340
440
540
Einbaulänge B
mm
70
80
100
120
160
240
320
400
480
620
750
880
1140
1420
Kernhalterdurchmesser d
mm
2
3
Aufnehmergewicht (ca.)
g
80
90
100
110
130
180
220
260
300
380
450
520
650
800
Tauchankergewicht (ca.)
g
7
7
8
9
16
20
25
28
30
35
40
50
65
80
Trägerfrequenz*
5 kHz, Option: 10 kHz
5 kHz
Nennausgangssignal (5 kHz) (ca.)
mV/V
180
100
80
110
140
125
130
135
140
150
160
175
175
175
Nennausgangssignal (10 kHz) (ca.)
mV/V
180
100
100
100
135
140
140
160
210
210
250
--
--
--
empfohlener Messverstärker (5 kHz)
MBI 46.31
MBI 46.31 / MBI 50.33
* Optionen bei Bestellung angeben
Eigenschaften
DU 15 ... 1000
Speisespannung (eff).
bis 5 V
Lineraritätsfehler*
±0,5 % des Nennmessweges Option: ±0,25 %
Temperaturfehler des Nullpunktes
±0,04 % / 10 K
Temperaturfehler der Empfindlichkeit
± 0,1 % / 10 K
Betriebstemperatur*
-40 ° C ... +80 ° C, Option: bis 120 °C
Schutzart nach DIN 40050
IP 64
* Optionen bei Bestellung angeben
