Wegaufnehmer DTU

Extrem kurzbauender induktiver Wegmesstaster für Messwege bis 8mm für industrielle Anwendungen mit beengtem Bauraum in Produktion, Prüfung und technischen Anlagen. Der Messtaster mit Gehäusedurchmesser 16mm und außenliegender Feder besitzt eine  Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Differentialtrafoprinzip / Vollbrückenschaltung.

Sonderausführungen nach Kundenvorgabe sind möglich.

Wichtige Merkmale

  • Nennmessweg: 8 mm
  • Einbaulänge 42 mm
  • Gehäusedurchmesser: 5 mm
  • Anschlussvarianten: Kabel (radial)
  • Trägerfrequenz: 5 kHz
  • Betriebstemperatur: -30 ... 80 °C
  • Schutzart: IP 65

Technische Daten

    DTU 8 Q
Nennmessweg bis mm ±4 (= 10)
Maß A mm (±1 mm) 10,5
Maß B mm 42
Nutzungsraum (inkl. Messweg) mm ~ 72 (< 76)
Aufnehmergewicht g ca. 40
Empfindlichkeit mV/V (typisch) 24
Primär-Impedanz (mit Kern @ Null) Ohm ca. 50
Speisung Veff max. 5
Trägerfrequenz kHz 5
Linearitätsfehler bei < ±2,5 mm Messweg % bez. auf (±4 (= 8)) ±0,5
Linearitätsfehler bei < ±4 mm Messweg % ±1,0
Betriebstemperatur   -30 °C ... +80 °C
Schutzart nach DIN 40050   IP 65

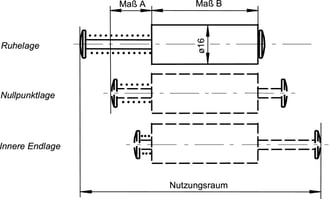

Maßzeichnung

DTU

masszeichnung-dtu

Elektrischer Anschluss

  Q
Anschlusstyp Teflon-Kabel 2,5 m lang
Option: andere Kabellänge
Belegung df-anschluss-litze
Speisung + Weiß
Speisung - Blau
Messsignal + Rot
Messsignal - Schwarz

Downloads

icon-pdf-blueProduktdatenblatt

icon-pdf-blueInstallation / Techn. Hinweise

icon-pdf-blueÜbersicht Produktgruppe
