Wegaufnehmer DTL

Extrem kurzbauender induktiver Wegmesstaster für Messwege bis 200mm für zahlreiche industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung, Test und Labor. Der Messtaster mit Gehäusedurchmesser 12mm und außenliegender Feder besitzt eine  Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Differentialtrafoprinzip / Vollbrückenschaltung. Es stehen  Varianten mit verschiedenen Anschlussversionen von Steckern und Kabeln sowie zum Betrieb bei erhöhter Temperatur zur Verfügung.

Sonderausführungen mit integrierter Elektronik nach Kundenvorgabe sind möglich.

Wichtige Merkmale

  • Nennmessweg: 50 mm bis 200 mm
  • Einbaulänge 150 mm bis 310 mm
  • Gehäusedurchmesser: 3 mm
  • Anschlussvarianten: Litzen, Kabel (axial, radial), Stecker (axial, radial)
  • Trägerfrequenz: 5 kHz
  • Betriebstemperatur: -40 ... 80 °C, Option: bis 120 °C
  • Schutzart: IP 64

Technische Daten

    DTL 50 DTL 100 DTL 200
Nennmessweg mm ±25 ±50 ±100
Arbeitsspanne mm 52 102 205
Maß A mm 57 102 205
Einbaulänge B mm 150 210 310
Wegaufnehmerdurchmesser D mm 12 h9
Tauchankerdurchmesser d mm 3
Aufnehmergewicht (ca.) g 130 160 200
Tauchankergewicht (ca.) g 10 15 25
Typ. Nennausgangssignal @ 5 kHz.* mV/V 133 135 125

* nur Richtwerte, phasenunabhängig ermittel

Eigenschaften

    DTL 50 ... 200
Trägerfrequenz   5 kHz
Empf. Messverstärker   z.B. MBI 46.31 / 46.32
Speisespannung (eff.)   Empfohlen 1 ... 5 Vac
Linearitätsfehler*  ±0,5 % des Gesamtnennmessweges
Option: ±0,25 %
Temperaturfehler des Nullpunktes ±0,1 % / 10 K
Temperaturfehler der Empfindlichkeit ±0,2 % / 10 K
Betriebstemperatur* -40 °C ... +80 °C, Option: bis 120 °C
Schutzart nach DIN 40050 IP 64

* Optionen bei Bestellung angeben

Versionsübersicht

    Kürzel DTL DTL
Messweg siehe techn. Daten   50 ... 200 50 ... 200
Anschlussvariante Litze ohne AWG 30 AWG 30
Kabel axial 1) K
Kabel radial 1) Q
Stecker axial 2) LX
Stecker radial 2) R --
Stecker radial 2) RS --
Linearität (FS) 0,5 %
0,25 %
Optionen
erhöhte Betriebstemperatur 1) /120 °C -- optional
Teflonkabel (anstelle von PE) /TF optional optional
80 mV/V Nennsignal /80mVV optional --

1) Standard: PE-Kabel, bei 120 °C: Teflon-Kabel
2) Gegenstecker wird mitgeliefert

Maßzeichnungen / Anschlussvarianten

Litzenanschluss ( )

Kernkanal durchgängig

anschluss-litze-dtl

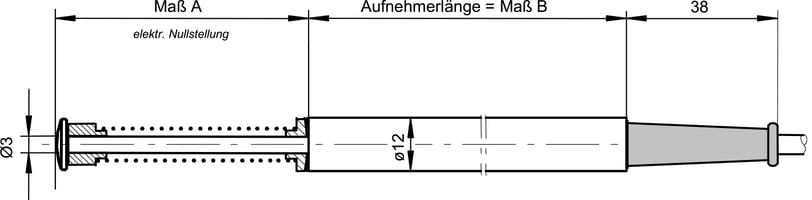

Kabelanschluss axial (K)

anschluss-kabel-axial-dtl

Kabelanschluss radial (Q)

Aufnehmerlänge: Maß B+5

anschluss-kabel-radial-dtl

Steckeranschluss radial (R)

Aufnehmerlänge: Maß B+5

anschluss-stecker-radial-r-dtl

Steckeranschluss radial (RS)

Aufnehmerlänge: Maß B+10

anschluss-stecker-radial-rs-dtl

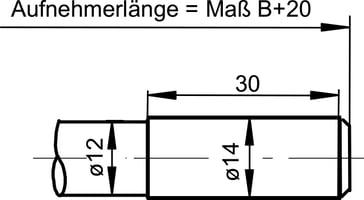

Steckeranschluss axial (LX)

anschluss-stecker-axial-dtl

Elektrischer Anschluss

  Litze K / Q R RS LX
Anschlusstyp Teflonlitze 250 mm lang PE-Kabel 2,5 m lang
Option: Teflonkabel
Amphenol C 091
Gerätestecker
Amphenol 3101 A
Flanschstecker
LEMO
ERA.1S.304.CLL
Belegung dk-anschluss-litze df-anschluss-litze stecker-radial stecker-flansch stecker-axial-lx
Speisung + Braun Weiß 2 B 2
Speisung - Blau Blau 3 C 3
Messsignal + Rot Rot 1 A 1
Messsignal - Schwarz Schwarz 4 D 4
Gegenstecker
(wird mitgeliefert)
-- -- Amphenol C 091
Kabeldose
Amphenol 3106 A LEMO
FFA.1S.304.CLA 57

Hinweise

Die Bewegung ist strikt axial auf die Tastspitze einzuleiten. Radiale Kräfte/Bewegung können zum Blockieren der Taststange führen (insbesondere beim DTL 200).

Die DTL Messtaster sind nicht für dynamische Messungen (>5 Hz) geeignet.
