Wegaufnehmer DTK

Heavy-Duty induktiver Wegmesstaster mit 50mm Messweg für industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung, insbesondere in  Kraftwerke zur Messung der Turbinengehäusedehnung. Der Messtaster mit Gehäusedurchmesser 20mm und innenliegender Feder besitzt eine  Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Differentialtrafoprinzip / Vollbrückenschaltung. Die Präzisionslagerung der Taststange ermöglicht hohe Lastspielzahlen auch in rauen Umgebungen. Es stehen  Varianten mit verschiedenen Anschlussversionen von Steckern und Kabeln mit und ohne Metallschutzschlauch sowie zum Betrieb bei erhöhter Temperatur zur Verfügung.

Sonderausführungen nach Kundenvorgabe sind möglich.

Wichtige Merkmale

  • Nennmessweg: 50 mm bis 100 mm
  • Einbaulänge:
  • Gehäusedurchmesser: 25 mm
  • Betriebstemperatur: Messtaster: 0 °C ... +120 °C, Elektronik: 0 °C ... +60 °C
  • Messtaster: IP 64, Elektronik: IP 62 (gesteckt)

Eigenschaften

  DTK 50 AE
Nennmessweg bis 50 mm (bis +/-25 mm, immer symmetrisch um Mittelspunktslage)
mechan. Weg (max) 52 (± 26) mm
Mittelpunktslage mechanisch: Abstand Stirnfläche-Messstangenende ca. 27 mm elektrisch: Minimum ermitteln mit (potentialfreiem !) DVM im Messbereich (z.B. 0,2) VAC zwischen Pin 5 und 6
Messkopf z.B. MBI 46.31 / 46.32
Versorgung nominell +24 VDC (Bereich +22 ... +30 VDC) / 60 mA, gefiltert, verpolgeschützt
Anschluss Version /2: 2-Leiter-Stromschleife, 4 ... 20 mA (Mitte bei 12 mA)
Version /4: 4-(/3-)Leiter, d.h. getr. Versorgung und Stromausgang 4 ... 20 mA (Mitte bei 12 mA)
Version /40: 4-(/3-)Leiter, d.h. getr. Versorgung und Stromausgang 0 ... 20 mA (Mitte bei 10 mA)
Ausgangssignal 4 (0) ... 20 mA für +25 ... -25 mm (4 bzw. 0 mA = Taststange ausgezogen, 20 mA = Taststange eingeschoben),
Nullpunkt bei ca. 12 (10) mA, einstellbar ca. +/- 1 mA
Zulässige Last 500 Ohm
Grenzfrequenz 20 Hz
Betriebstemperatur Messtaster mit Anschlusskabel: 0 °C ... +120 °C
Elektronik (im Stecker): 0 °C ... +60 °C
Schutzart nach DIN 40050 Messtaster: IP64, Elektronik: IP62 (gesteckt)

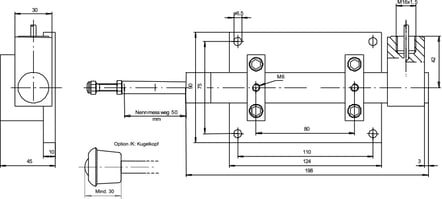

Maßzeichnungen

DTK

Der Taster kann nach dem Lösen der Schrauben in der Klemmvorrichtung verschoben und gedreht werden.

masszeichnung-dtk

Elektrischer Anschluss

anschluss-belegung-dtk
Pin Signal (2-Leiter Version) Signal (3-/4-Leiter Version)
1 Us+ der 2-Leiter Schleife Us+ (Versorgung)
2 COM COM 1 1)
3 -- Ia (Ausgang) 2)
4 -- COM 2 1)
5 Testausgang Null 1 3) Testausgang Null 1 3)
6 Testausgang Null 2 3) Testausgang Null 2 3)

1) COM 1 und COM 2 sind intern elektr. nicht verbunden (4-Leiter), können bei Bedarf aber verbunden werden (3-Leiter)
2) Ausgang nicht überlasten oder kurzschließen
3) Potentialfreies DVM (in ACV Bereich) nur zur genauen (elektrischen) Ermittlung der Mittelpunktslage kurzzeitig anschließen; Kontakte dürfen in Betrieb nicht belegt werden; NICHT kurzschließen oder belasten
4) Der Kabelschirm zum Messtaster ist im Steckergehäuse aufgelegt.
