Heavy-Duty induktiver Wegmesstaster mit Messwegen bis 100mm für industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung und Kraftwerke. Der Messtaster mit Gehäusedurchmesser 20mm und innenliegender Feder besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Differentialtrafoprinzip / Vollbrückenschaltung. Die Präzisionslagerung der Taststange ermöglicht hohe Lastspielzahlen auch in rauen Umgebungen. Es stehen Varianten mit verschiedenen Anschlussversionen von Steckern und Kabeln sowie zum Betrieb bei erhöhter Temperatur zur Verfügung.
Sonderausführungen nach Kundenvorgabe sind möglich.
Wichtige Merkmale
Nennmessweg: 20 mm bis 100 mm
Einbaulänge: 195 mm bis 435 mm
Gehäusedurchmesser: 25 mm
Tauchankerdurchmesser: 3 mm
Betriebstemperatur: -50 °C bis +120 °C
IP 54
Technische Daten
DTC 20
DTC 40
DTC 50
DTC 100
Nennmessweg
mm
20
40
50
100

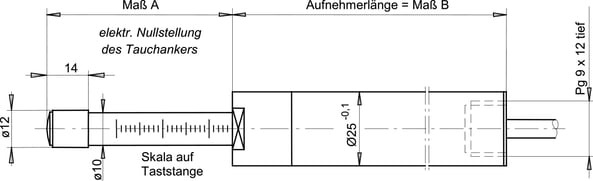

Aufnehmerlänge (Maß B)
mm
195
255
265
435
Maß A
mm
30
40
45
70
Messkraft in Mittellage (ca.)
N
7
8,3
8,3
9,4
Federkonstante
N/mm
0,33
0,15
0,13
0,08
Aufnehmergewicht (ca.)
g
500
630
650
950
Tauchankergewicht (ca.)
g
55
76
80
80
Typ. Nennkennwert @ 5 kHz*
mV/V
80
80
80
80
* nur Richtwerte, phasenunabhängig ermittelt
Eigenschaften
DTC 20 ... 100
Wegaufnehmerdurchmesser
25 mm
Tauchankerdurchmesser
3 mm
Trägerfrequenz*
5 kHz, optional: 10 kHz
Empf. Messverstärker
z.B. MBI 46.31 / 46.32
Speisespannung (eff).
empfohlen: 1 Vac bis 5 Vac
Max. mechanische Tastfrequenz
< 5 Hz
Lineraritätsfehler*
< ± 0,4 % des Gesamtnennmessweges, optional: ± 0,2 %
Temperaturfehler des Nullpunktes
< ± 0,1 % / 10 K
Temperaturfehler der Empfindlichkeit
< ± 0,15 % / 10 K
Betriebstemperatur
-50 °C bis +120 °C
Schutzart nach DIN 40050
IP 54
* Optionen bei Bestellung angeben
Versionsübersicht
Kürzel
DTC
Messweg
siehe techn. Daten
20 ... 100
Anschlussvariante
Kabel axial
Kabel radial
Q
optional
Linearität (FS)
0,4 %
0,2 %
optional
Optionen
Trägerfrequenz
/10 kHz
optional
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
