Wegaufnehmer DT

Robuster induktiver Wegmesstaster für zahlreiche industrielle Anwendungen in Produktion, Prüfung, Qualitätssicherung. Der Messtaster mit Gehäusedurchmesser 20mm besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Differentialtrafoprinzip / Vollbrückenschaltung. Die Präzisionslagerung ermöglicht hohe Lastspielzahlen bei sehr geringem Verschleiß.

Sonderausführungen nach Kundenvorgabe sind möglich.

Wichtige Merkmale

Nennmessweg: 2 mm bis 100 mm
Einbaulänge 110 mm bis 465 mm
Gehäusedurchmesser: 20 mm

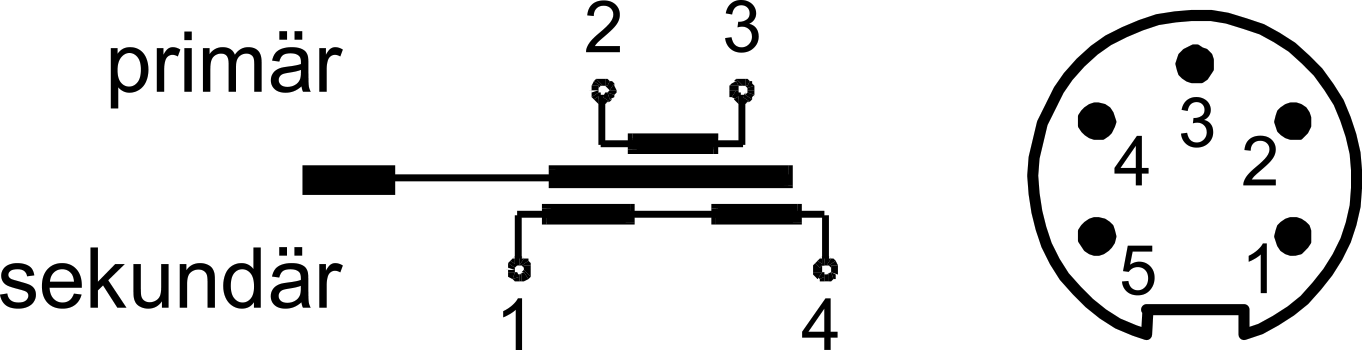

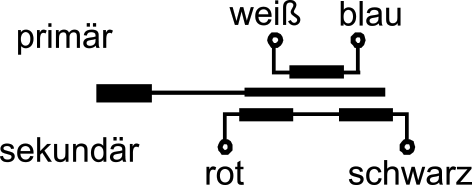

Anschlussvarianten: Kabel (axial), Stecker (axial)
Betriebstemperatur: -50 ... 80 °C
Schutzart: IP 64

Technische Daten

		DT 2	DT 4	DT 5	DT 10	DT 20	DT 40	DT 50	DT 100
Nennmessweg	mm	±1	±2	±2,5	±5	±10	±20	±25	±50
Auflösungsvermögen	μm	0,02	0,02	0,02	0,05	0,1	0,20	0,20	0,50

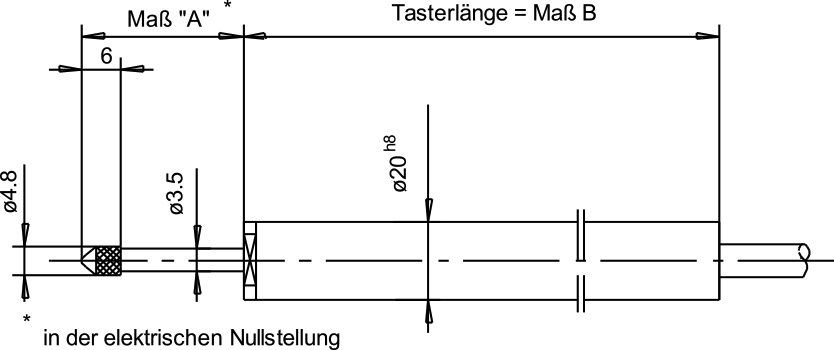

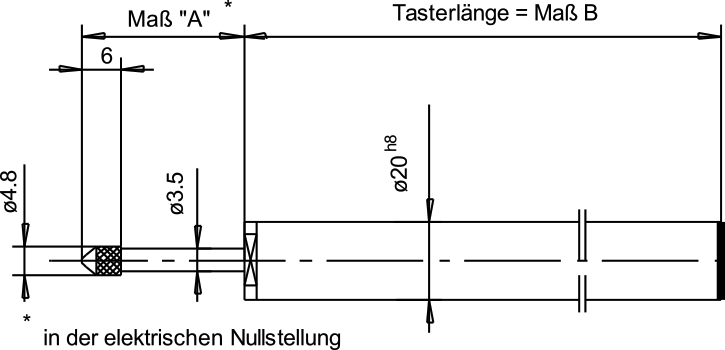

Maß A	mm	15	15	15	30	30	40	40	70
Maß B	mm	110	110	110	170	225	290	290	465
Messkraft in Mittellage (ca.)	N	0,7	2,7	2,7	3,5	2,5	3,0	3,0	5,5
Federkonstante (ca.)	N/mm	0,10
Gesamtgewicht (ca.)	g	120	120	120	220	320	460	460	700
Gewicht der Messstange (ca.)	g	6	6	6	12	15	18	18	26

Eigenschaften

		DPT 2 ... 100
Wegmarkierung auf der Taststange*		Option (Nullpunkt; ab DT 10 auch Endpunkte)
Speisespannung (eff.)		bis 5 V
Trägerfrequenz*		5 kHz, Option: 10 kHz
Linearitätsfehler*		±0,5 % des Nennmessweges Option: ±0,25 % oder ±0,1 %
Temperaturfehler des Nullpunktes		±0,1 % / 10 K
Temperaturfehler der Empfindlichkeit		±0,15 % / 10 K
Betriebstemperatur*		-50 °C ... +80 °C
Schutzart nach DIN 40050		IP 64
