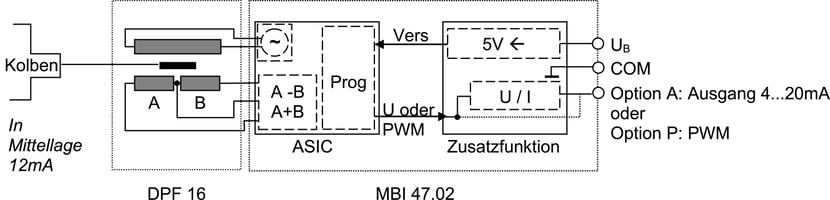

Druckfester Ventilwegaufnehmer mit Sonderflansch und außenliegendem Sensorgehäuse. Der Wegaufnehmer ist im Standard druckfest bis 320bar und besitzt eine vollständig im Gehäuse gekapselte Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Vollbrückenschaltung. Es sind Sonderversionen mit veränderten Flansch- und Einbaumaßen, mit integrierter oder externer Elektronik, sowie in anderen Druckklassen gemäß Kundenwunsch möglich.
Wichtige Merkmale
Nennmessweg: 16mm (andere möglich)
Einbaulänge 74 mm (andere möglich)
Gehäusedurchmesser: 14mm (andere möglich)
Ausgangssignal: 0...V / 4 ... 20 mA
Ausgangssignal PWM: <0,4 VDC bis >4,6 VDC
Betriebstemperatur: 0 °C bis +80 °C
IP 65
Technische Daten
DPF 16 KTB A/P
Nennmessweg
± 8 mm (gesamt: 16 mm)
Arbeitsspanne (min.)
17 mm

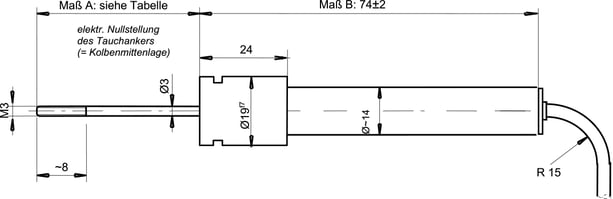

Maß A
Ventil NG12: 12,5 mm Ventil NG18: 24,5 mm
Maß B (Baulänge ohne Kabelanschluss)
74 ± 2 mm
Aufnehmergewicht
ca. 80 g
Gewicht der Taststange
ca. 4 g
Linearitätsfehler (typ.)
± 2,0% des Nennmessweges
Gehäusematerial
Edelstahl
Betriebsdruck
< 50 bar
Betriebstemperatur
0°C bis +80°C
Schutzart
IP 65
Anschluss
Teflonkabel, 5-adrig, 0,17m, Litzenenden mit Aderendhülsen

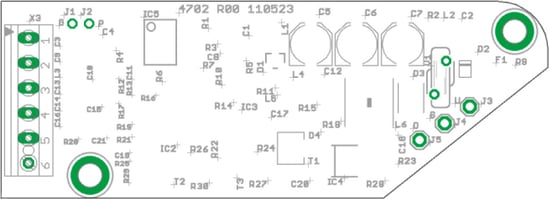

Technische Daten - Elektronik "MBI 47.02"
MBI 47.02
Maße
mm
83 x 30 (L x B)
Gewicht
g
ca. 15
Betriebsspannung UB
VDC
10 (15) - 30
Stromaufnahme IB
mA
40

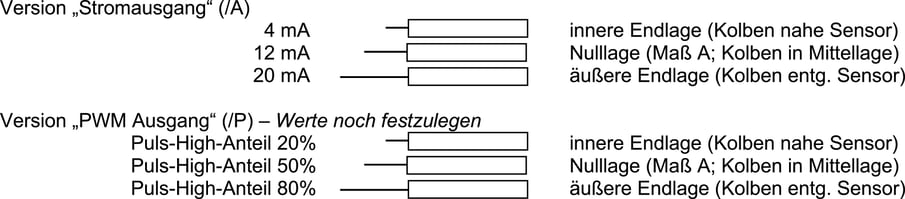

Ausgangssignal (für Nennmessweg)
Version A: 4 mA bis 20 mA Version P: PWM (< 0,4 VDC bis >4,6 VDC)
