Wegaufnehmer mit integrierter Elektronik DOE

Druckfester Zylinderwegaufnehmer mit Lochflansch und integrierter Elektronik für den Einbau in den Zylinderboden mit innenliegendem Sensor und Tauchanker. Der Wegaufnehmer mit Gehäusedurchmesser 20mm ist im Standard druckfest bis 320bar und besitzt eine vollständig im Gehäuse gekapselte Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Vollbrückenschaltung. Dadurch werden gute Linearität und eine hohe Temperaturstabilität mit niedriger Temperatrurdrift erzielt. Die Elektronik wird mit ± 15V gespeist und liefert ein ± 10V Ausgangssignal.

Es sind Sonderversionen mit veränderten Flanschmaßen und in anderen Druckklassen gemäß Kundenwunsch möglich.

		DOE 25	DOE 50	DOE 100	DOE 150	DOE 200	DOE 250	DOE 300	DOE 400	DOE 500	DOE 600	DOE 800	DOE 1000
Nennmessweg	mm	±12,5	±25	±50	±75	±100	±125	±150	±200	±250	±300	±400	±500
Arbeitsspanne	mm	30	55	105	160	210	260	320	420	520	630	830	1030

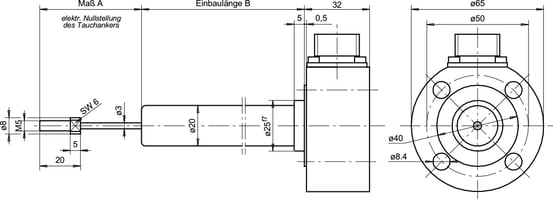

Maß A	mm	40	55	80	105	130	155	180	230	280	340	440	540
Einbaulänge B	mm	80	120	160	240	320	400	500	620	750	880	1140	1420
Aufnehmergewicht (ca.)	g	1000	1050	1100	1200	1350	1450	1600	1800	2000	2200	2600	3000
Tauchankergewicht (ca.)	g	12	14	16	20	25	28	30	35	40	50	65	80

		DOE 25 ... 400

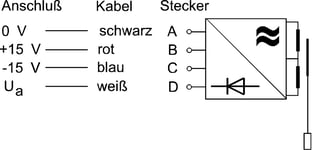

Betriebsspannung		15 V / 40 mA, stabilisiert
Ausgangssignal		0 ... 10 V
zulässige Last		5 kOhm
statisches Auflösungsvermögen		stetig
Grenzfrequenz		100 Hz
Linearitätsfehler*		0,5 % des Nennmessweges Option: 0,25 %
Temperaturfehler des Nullpunktes		±0,1 % / 10 K
Temperaturfehler der Empfindlichkeit		±0,2 % / 10 K
zulässiger Druck		Betriebsdruck 320 bar, Prüfdruck 450 bar
Betriebstemperatur		0 °C ... +60 °C
Schutzart nach DIN 40050		IP 65
