Universell einsetzbarer induktiver Differentialtrafo-Wegaufnehmer DM

		DM 16 (G)
Nennmessweg bis	mm	±8 (= 16)
Erweit. Messweg bis (frequenzabhängig)	mm	±10 (= 20)

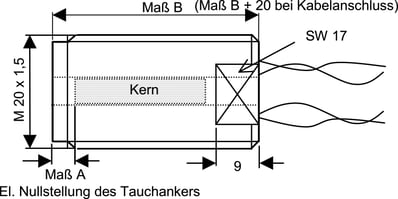

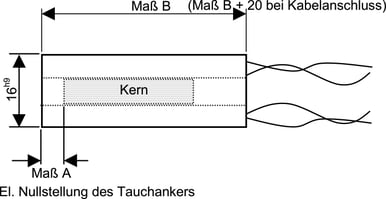

Maß A (Kernlage im Sensor) (± 0,5 mm)	mm	2,4
Maß B	mm	35
Aufnehmergewicht (ca.)	g	50

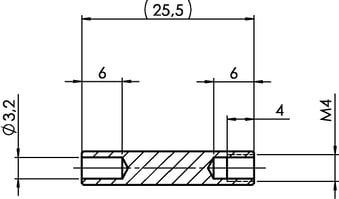

Kerngewicht (ohne Stange) (ca.)	g	3
Empfindlichkeit (typisch)	mV/V/mm	40
Primär-Impedanz (mit Kern @ Null)	Ohm	> 400
Speisung (max.)	V_eff	20
Trägerfrequenz	kHz	5
Linearitätsfehler bei < ±5 mm Messweg (±8 (= 16))	% bez. auf	±1,0
Linearitätsfehler bei > ±5 mm Messweg		Frequenzabhängig
Betriebstemperatur		-30 °C ... +100 °C
Schutzart nach DIN 40050		IP 68
Druckfestigkeit		200 bar

		Kürzel	DM	DM
Messweg	16		16	16G
Anschlussvariante	Litze ¹⁾	ohne
Anschlussvariante	Kabel axial ²⁾	K	optional	optional
Optionen	Kundenspez. Kabel-/Litzenlänge	/TF xx	optional	optional
Optionen	Lieferung mit Kernhalter, dabei kundenspezifisches Maß A	/TA xx	optional	optional
