DLH

Extrem kurzbauender induktiver Universal- und Zylinderwegaufnehmer für Messwege bis 500mm für zahlreiche industrielle Anwendungen in Hydraulikzylindern, Ventilen, Produktion, Prüfung, insbesondere in Prüfmaschinen und im Maschinenbau. Der Wegaufnehmer mit Gehäusedurchmesser 12mm und 3mm Kern besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Differentialtrafoprinzip / Vollbrückenschaltung mit sehr guter Linearität. Das exellente Verhältnis von Messlänge zu Baulänge ermöglicht einen Einbau auch in beengten Bauräumen mit bis zu 40% Platzersparnis.

Es stehen Versionen mit verschiedenen Anschlussvarianten von Steckern und Kabeln sowie zum Betrieb bei erhöhter Temperatur und Dynamik zur Verfügung.

		DLH 50 ... 500
Wegaufnehmerdurchmesser D	mm	12 h9
Tauchankerdurchmesser d	mm	3,6 (incl. Teflon-Ummantelung)¹⁾
Trägerfrequenz		5 kHz
empfohlene Messverstärker		MBI 46.31
Speisespannung (eff.) bis 5 VAC		bis 5 VAC
Linearitätsfehler*		< ±0,5 % des Gesamtnennmessweges Optionen: ±0,25 %; 0,1 % (nicht DLH 50)
Temperaturfehler des Nullpunktes (typ.)		±0,1 % / 10 K
Temperaturfehler der Empfindlichkeit (typ.)		±0,2 % / 10 K
Betriebstemperatur*		-40 °C ... +80 °C, Option: bis 120 °C (Linearität ±0,25 % oder ±0,5 %)
Schutzart nach DIN 40050		IP 64

		DLH 50	DLH 100	DLH 200	DLH 300	DLH 400	DLH 500
Nennmessweg	mm	±25	±50	±100	±150	±200	±250
Arbeitsspanne	mm	55	105	210	320	420	520
Einbaulänge B	mm	100	160	260	370	480	600
Maß A (andere Maße als Option)*	mm	55	80	135	190	240	290
Aufnehmergewicht (ca.)	g	50	70	120	170	210	260
Tauchankergewicht (ca.)	g	7	10	15	20	26	32
Typ. Nennausgangssignal @ 5 kHz.**	mV/V	133	135	125	134	150	130

		Kürzel	DLH	DLH
Messweg	siehe techn. Daten		50 ... 500	50 ... 500
Anschlussvariante	Litze	ohne	AWG 30	AWG 30
	Kabel axial^{1) 2)}	K
	Kabel radial ^{1) 2)}	Q
	Stecker axial^{2) 3)}	LX
	Stecker radial ³⁾	R		--
	Stecker radial ³⁾	RS	--
Linearität (FS)	0,5 %
	0,25 %
	0,1 %
Optionen	erhöhte Betriebstemperatur ¹⁾	/120°C	--	optional
	Kundenspezifisches Maß A	/Axx	optional	optional
	80 mV/V Nennsignal^{4) 5) 6)}	/80mVV	optional	optional

	Litze	K / Q	R	RS	LX
Anschlusstyp	Teflonlitze 250 mm lang	PE-Kabel 2,5 m lang Option: Teflonkabel	Amphenol C 091 Gerätestecker	Amphenol 3102 A Flanschstecker	LEMO ERA.1S.304.CLL
Belegung
Speisung +	Weiß	Weiß	2	B	2
Speisung -	Blau	Blau	3	C	3
Messsignal +	Rot	Rot	1	A	1
Messsignal -	Schwarz	Schwarz	4	D	4
Gegenstecker (wird geliefert)	--	--	Amphenol C 091 Kabeldose	Amphenol 3106 A	LEMO FFA.1S.304.CLA 57

Wegaufnehmer DLH

Wichtige Merkmale

Technische Daten

Eigenschaften

Versionsübersicht

Haben Sie weitere technische Fragen zum Produkt?

Maßzeichnungen / Anschlussvarianten

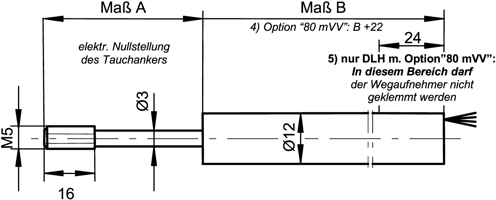

Litzenanschluss

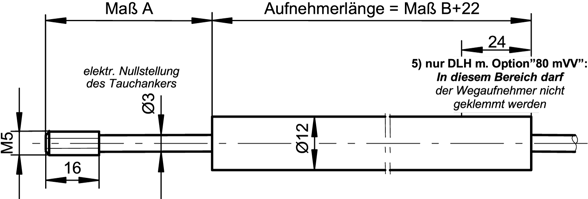

Kabelanschluss axial

Kabelanschluss Q

Steckeranschluss R

Steckeranschluss RS

Steckeranschluss LX

Elektrischer Anschluss und Steckerbelegung
