Universal-Wegaufnehmer DK

Robuster induktive Universalwegaufnehmer für Messwege von 2mm bis 250mm für zahlreiche industrielle Anwendungen in Hydraulikzylindern, Ventilen, Produktion und im Maschinenbau. Der kostengünstige Wegaufnehmer mit Gehäusedurchmesser 20mm besitzt eine Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Differentialtrafoprinzip / Vollbrückenschaltung. Es stehen Versionen mit verschiedenen Anschlussvarianten von Steckern und Kabeln sowie zum Betrieb bei unterschiedlichen Trägerfrequenzen und bei erhöhter Dynamik zur Verfügung.

		Kürzel	DK	DK
Messweg	siehe techn. Daten		2 ... 5	10 ... 250
Anschlussvariante	Litze axial	ohne
	Litze radial	QL	--	optional
	Kabel axial ¹⁾	K	--	optional
	Kabel radial	Q	--	optional
	Stecker radial ²⁾	R	--	optional
Linearität (FS)	0,5 %
Linearität (FS)	0,25 %		--	optional
Trägerfrequenz	5 kHz
Trägerfrequenz	10 kHz	/10k		optional
Optionen	öl- und temperaturfestes Teflonkabel	/TF	--	optional
	6-Leiter-Variante	/6	--	optional
	Innen Ø 8 mm^{3) 4)}	/D8	--	optional
	Kundenspezifisches Maß A	/Axx	optional	optional

		DK 2	DK 5	DK 10	DK 20	DK 25	DK 50	DK 100	DK 150	DK 200	DK 250
Nennmessweg	mm	±1	±2,5	±5	±10	±12,5	±25	±50	±75	±100	±125
Arbeitsspanne	mm	5	10	15	25	35	60	110	160	210	260
Maß A	mm	30	40	40	40	40	50	100	130	150	180
Maß B	mm	30	45	80	90	120	165	255	330	420	510
Innendurchmesser D	mm	6	6	4, Option: 8
Aufnehmergewicht (ca.)	g	50	70	120	130	170	230	350	460	580	700
Tauchankergewicht (ca.)	g	3	4	6	7	8	10	16	20	25	30

		DK 2 ... 250
Speisespannung	V_eff	bis 5
geeignete Trägerfrequenz*	kHz	5 kHz, Option: 10 kHz
Linearitätsfehler*		±0,5 % des Gesamtmessweges Option: 0,25 %
Temperaturfehler des Nullpunktes		±0,1 % / 10 K
Temperaturfehler der Empfindlichkeit		±0,15 % / 10 K
Betriebstemperatur*		-50 °C ... +80 °C
Schutzart nach DIN 40050		IP 64

	Litze	Litze 6-Leiter	K / Q	R
Anschlusstyp	Teflonlitze AWG 26 250 mm lang	Teflonlitze AWG 26 250 mm lang	PE-Kabel 2,5 m lang Option: Teflonkabel	Amphenol C 091 Gerätestecker
Belegung
Speisung +	Braun	Weiß	Weiß	2
Speisung -	Blau	Blau	Blau	3
Messsignal +	Rot	Rot	Rot	1
Messsignal -	Schwarz	Schwarz	Schwarz	4
Abgriff Sek 1	--	Grün	--	--
Abgriff Sek 2	--	Gelb	--	--
Gegenstecker (wird mitgeliefert)	--	--	--	Amphenol C 091 Kabeldose

Wegaufnehmer DK

Wichtige Merkmale

Technische Daten

Eigenschaften

Versionsübersicht

Haben Sie weitere technische Fragen zum Produkt?

Maßzeichnungen / Anschlussvarianten

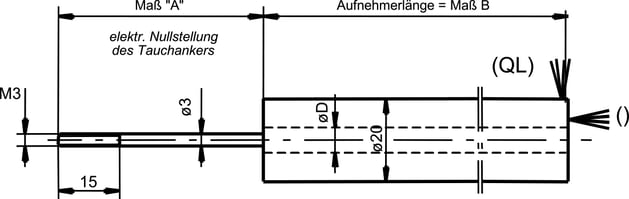

Litzenanschluss axial ( ) und radial (QL)

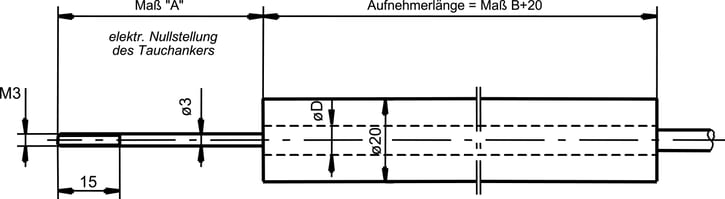

Kabelanschluss axial (K)

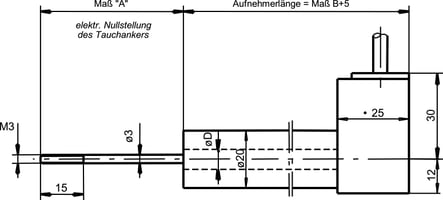

Kabelanschluss radial (Q)

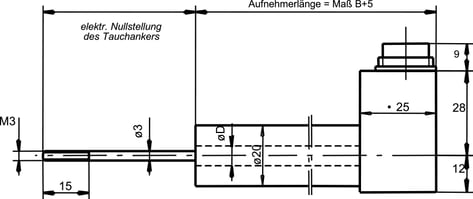

Steckeranschluss (R)
