Wegaufnehmer DGO

Druckfester Zylinderwegaufnehmer mit Gewindeanschluss für den Einbau in den Zylinderboden mittels M30 x 2 Gewinde für innenliegendem Sensor. Der Wegaufnehmer mit Gehäusedurchmesser von 20mm ist im Standard druckfest bis 450bar und besitzt eine vollständig im Gehäuse gekapselte Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Vollbrückenschaltung. Dadurch werden gut Linearität und hohe Temperaturstabilität mit niedriger Temperatrurdrift erzielt.

Es sind Sonderversionen mit veränderten maßlichen Vorgaben, angepassten elektrischen Daten  und in anderen Druckklassen gemäß Kundenwunsch möglich.

Wichtige Merkmale

  • Nennmessweg: 25 mm bis 1000 mm
  • Druckfestigkeit: 450 bar im Standard
  • Gehäusedurchmesser: 20 mm
  • Trägerfrequenz: 5 kHz (Option: 10 kHz)
  • Betriebstemperatur: -40 ... 80 °C (möglich bis 120 °C)
  • Schutzart: IP 65

Technische Daten

    DGO
25
DGO
50
DGO
100
DGO
150
DGO
200
DGO
250
DGO
300
DGO
400
DGO
500
DGO
600
DGO
800
DGO
1000
Nennmessweg mm ±12,5 ±25 ±50 ±75 ±100 ±125 ±150 ±200 ±250 ±300 ±400 ±500
Arbeitsspanne mm 30 55 105 160 210 260 320 420 520 630 830 1030
Maß A mm 40 55 80 105 130 155 180 230 280 340 440 540
Einbaulänge B mm 80 120 160 240 320 400 480 620 750 880 1140 1420
Aufnehmergewicht (ca.) g 550 600 650 750 900 1000 1150 1350 1500 1700 2100 2600
Tauchankergewicht (ca.) g 12 14 16 20 25 28 30 35 40 50 65 80

Allgemeine Eigenschaften

    DGO 25 ... 1000
Speisespannung Veff bis 5
Trägerfrequenz* kHz DGO 25 - 500: 5 kHz (Option: 10 kHz) / DGO 600 - 1000: 5 kHz
statisches Auflösungsvermögen stetig
empfohlener Messverstärker MBI 46.31
Linearitätsfehler*  ±0,5 % des Nennmessweges
Option: 0,25 %
Temperaturfehler des Nullpunktes ±0,04 % / 10 K
Temperaturfehler der Empfindlichkeit ±0,1 % / 10 K
zulässiger Druck Betriebsdruck 450 bar, Prüfdruck 500 bar
Betriebstemperatur* -40 °C ... +80 °C, Option für Kabelanschluss: bis 120 °C
Schutzart nach DIN 40050 IP 65

* Optionen bei Bestellung angeben

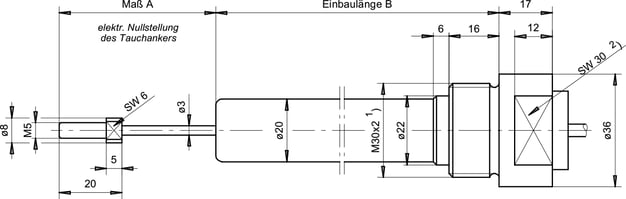

Maßzeichnungen / Anschlussvarianten

DGO

1) Option: M30x1.5
2) Option: Sechskant

masszeichnung-dgo

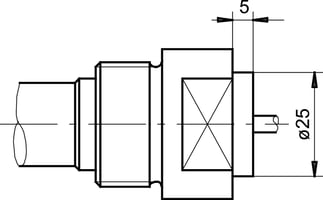

Kabelanschluss

Teflonkabel 2,5 m lang

anschluss-dgo
masszeichnung-dgo500k

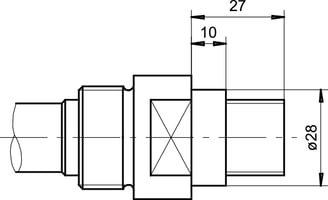

Steckeranschluss

Gegenstecker wird mitgeliefert

steckeranschluss-dgo
masszeichnung-dgo500ax
