Druckfester Zylinderwegaufnehmer mit Gewindeanschluss für den Einbau in den Zylinderboden mittels M18 x 1,5 Gewinde für innenliegendem Sensor. Der Wegaufnehmer mit Gehäusedurchmesser von 15mm ist im Standard druckfest bis 300 bar und besitzt eine vollständig im Gehäuse gekapselte Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVDT Vollbrückenschaltung. Dadurch werden gut Linearität und hohe Temperaturstabilität mit niedriger Temperatrurdrift erzielt.
Es sind Sonderversionen mit veränderten maßlichen Vorgaben, angepassten elektrischen Daten und in anderen Druckklassen gemäß Kundenwunsch möglich.
Wichtige Merkmale
Nennmessweg: 25 mm bis 400 mm
Druckfestigkeit bis 300 bar im Standard
Gehäusedurchmesser: 15 mm
Anschlussgewinde M 18 x 1,5
Trägerfrequenz: 5 kHz , optional: 10 kHz
Betriebstemperatur: -40 ... 80 °C (möglich bis 120 °C)
Schutzart: IP 65, optional IP67
Technische Daten
DGB 25
DGB 50
DGB 100
DGB 150
DGB 200
DGB 250
DGB 300
DGB 400
Nennmessweg
mm
±12,5
±25
±50
±75
±100
±125
±150
±200
Arbeitsspanne
mm
30
55
105
160
210
260
320
420

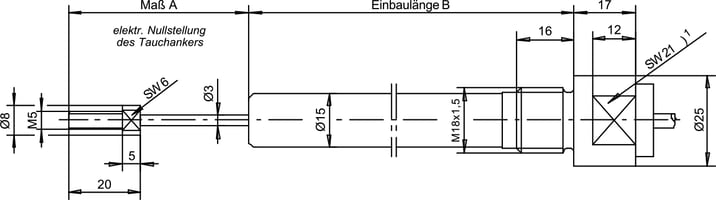

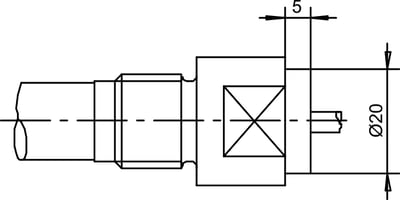

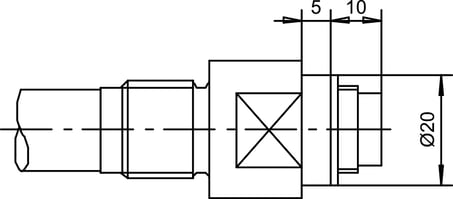

Maß A
mm
40
55
80
105
130
155
180
230
Einbaulänge B
mm
80
120
160
240
320
400
480
620
Aufnehmergewicht (ca.)
g
450
500
550
650
800
900
1050
1250
Tauchankergewicht (ca.)
g
12
14
16
20
25
28
30
35
Allgemeine Eigenschaften
DGB 25 ... 400
Speisespannung
Veff
bis 5
Trägerfrequenz*
kHz
5 kHz Option: 10 kHz
statisches Auflösungsvermögen
stetig
empfohlener Messverstärker
MBI 46.31
Linearitätsfehler*
±0,5 % des Nennmessweges Option: 0,25 %
Temperaturfehler des Nullpunktes
±0,04 % / 10 K
Temperaturfehler der Empfindlichkeit
±0,1 % / 10 K
zulässiger Druck
Betriebsdruck 300 bar, Prüfdruck 450 bar
Betriebstemperatur*
-40 °C ... +80 °C, Option für Kabelanschluss: bis 120 °C
Schutzart nach DIN 40050
IP 65
* Optionen bei Bestellung angeben
