Wegaufnehmer DFI

Druckfester Kolben- und Ventilwegaufnehmer mit M 14 x 1,5 Gewindeanschluss für den Einbau in Regel- und Steuerventile mit leistungsstarker intergrierter Elektronik. Der robuste und äußerst flexible Wegaufnehmer lässt sich in Anwendungen bis 450bar Druck einsetzen. Er besitzt eine vollständig gekapselte Spuleneinheit mit symmetrischem Spulenaufbau nach LVDT Vollbrückenschaltung. Durch den besonderen Aufbau  werden gute Linearität und hohe Temperaturstabilität bei gleichzeitig geringer Bauhöhe erzielt.

Im Standard ist der Sensor für Anwendungen bis 30mm konzipiert. Messwege bis 300mm können auf Anfrage realisiert werden. Die Elektronik wird mit 24 VDC betrieben und liefert sowohl 0...10 V als auch 4...20 mA als Ausggangssignal.

Sonderversionen mit veränderten Einbaumaßen und Druckklassen bis 1000bar nach Kundenwunsch sind möglich.

Wichtige Merkmale

  • Nennmessweg: Standard 30 mm
  • Einbaulänge: 94,5 mm
  • Gehäusedurchmesser: 16 mm
  • Elektronik mit Ausgangsignal: 0...10 V und 4...20 mA
  • Versorgungsspannung: 24 VDC
  • Betriebstemperatur: -20 °C bis +70 °C

Allgemeine Eigenschaften

    DFI
Messwege

30 mm
Gehäuselänge

94,5 mm
Betriebsspannung

10 ... 36 VDC / 60 mA @ 24VDC
Ausgangssignal

0...10V und 4 ... 20 mA
Elektrischer Anschluss M12, 5-pol
Statische Auflösung
stetig
elektr. Grenzfrequenz
500 Hz
Linearität
±0,5 % des Nennmessweges
Option: ±0,25 % / 0,1%
Temperaturfehler des Nullpunktes
±0,2 % / 10 K
Temperaturfehler der Empfindlichkeit
±0,2 % / 10 K
Betriebstemperatur
-20 °C ... +70 °C
Schutzart nach DIN 40050
IP 54

* 3- Leiter oder 4-Leiter Anschluss möglich

Maßzeichnungen

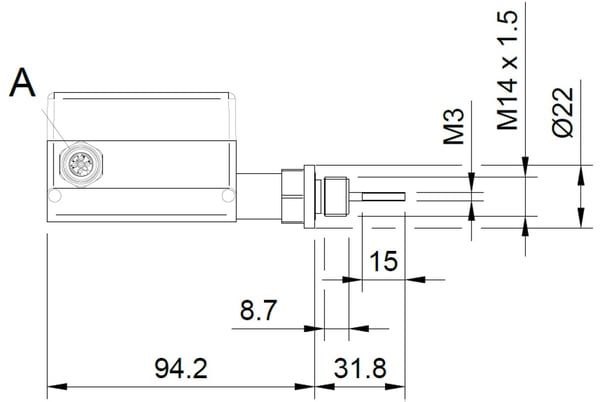

Seitenansicht

DFI Maßzeichnung

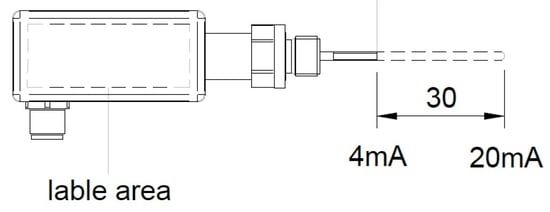

Draufsicht

DFI Maßzeichnung 2
