Wegaufnehmer DF

Induktiver Wegaufnehmer in Differentialtransformator-Schaltung (LVDT), mit Loch- oder Gewindeflansch, geeignet für druckbehaftete Anwendungen, z.B. Messung an Hydraulikkomponenten, Ventilen, Kolben und sonstigen Maschinenteilen, bei denen der Wegaufnehmer außerhalb des Druckraums montiert werden soll.

Wichtige Merkmale

  • Nennmessweg: 6 mm bis 130 mm
  • Einbaulänge 70 mm bis 375 mm
  • Gehäusedurchmesser: 20 mm
  • Anschlussvarianten: Litzen, Kabel axial
  • Trägerfrequenz: 5 kHz (Option: 10 kHz)
  • Betriebstemperatur: -20 ... 80 °C (möglich bis 120 °C)
  • Schutzart: IP65

Technische Daten

    DF 6 DF 12 DF 20 DF 25 DF 50 DF 80 DF 100 DF 130
Nennmessweg mm ±3 ±6 ±10 ±12,5 ±25 ±40 ±50 ±65
Arbeitsspanne mm 8 15 24 35 55 100 110 150
Maß A mm 22 30 35 45 55 75 80 100
Maß B mm 70 82 92 160 215 300 325 375
Aufnehmergewicht (ca.) g 160 200 220 400 450 600 650 750
Tauchankergewicht (ca.) g 4 10 20 20 25 45 55 60
max. Betriebsdruck
(Prüfdruck: +150 bar)		   300 bar 350 bar
elektrischer Anschluss**   Litzenanschluss 250 mm axialer Kabelanschluss 2,5 m

* Optionen bei Bestellung angeben
**andere Anschlussarten auf Anfrage

Allgemeine Eigenschaften

    DF 6 ... 130
Speisespannung Veff bis 5
geeignete Trägerfrequenz* kHz 5 kHz Option: 10 kHz
statisches Auflösungsvermögen stetig
Linearitätsfehler*  ±0,5 % des Gesamtmessweges
Option: 0,25 %
Temperaturfehler des Nullpunktes ±0,1 % / 10 K
Temperaturfehler der Empfindlichkeit ±0,15 % / 10 K
Betriebstemperatur* -20 °C ... +80 °C, Option: bis 120 °C
Schutzart nach DIN 40050 IP 65

* Optionen bei Bestellung angeben

Versionsübersicht

    Kürzel DF DF
Messweg 6 ... 130   6 ... 20 25 ... 130
Flansch-/
Anschlussvariante		 Lochflansch Ø 40 / Litze ohne --
Lochflansch Ø 50 / Kabel axial K --
Lochflansch Ø 50 / Kabel radial Q --
Gewindeflansch / Litze S --
Linearitätsklasse
(FS)		 0,5 %
0,25 %
Trägerfrequenz 5 kHz
10 kHz
Optionen erhöhte Betriebstemperatur /120°C optional optional
Kundenspezifisches Maß A /Axx optional optional

Haben Sie weitere technische Fragen zum Produkt?

Gern helfen wir Ihnen bei der Ermittlung des Bestellcodes und geben Ihnen weiterer spezifische Informationen für Ihr benötigtes Produkt.

Maßzeichnungen / Anschlussvarianten

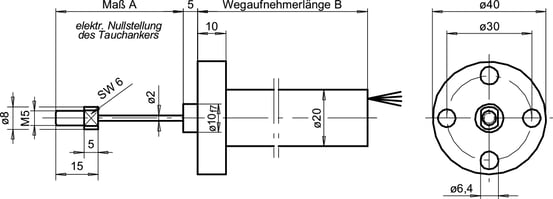

Lochflansch

mit Litzenanschluss

df-lochflansch-litze

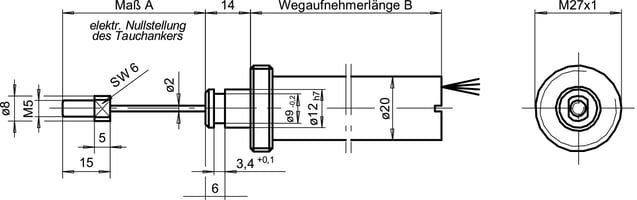

Gewindeflansch

mit Litzenanschluss

df-gewindeflansch-litze

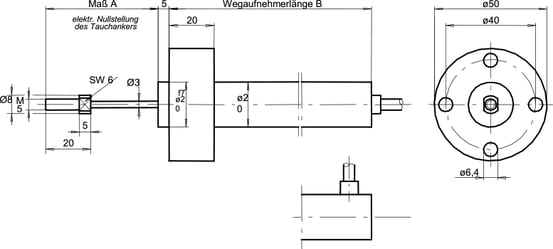

Lochflansch

mit Kabelanschluss axial (K)
Kabelanschluss radial (Q)

df-lochflansch-kabel

Elektrischer Anschluss

  Litze K / Q
Anschlusstyp Teflonlitze 250 mm lang Teflonkabel 2,5 m lang
Belegung df-anschluss-litze df-anschluss-litze
Speisung + Weiß Weiß
Speisung - Blau Blau
Messsignal + Rot Rot
Messsignal - Schwarz Schwarz
