Drehgeber MDG-P 36 A
Inkrementaldrehgeber in robuster Industrie-Qualität ausgestattet mit innovativster Hall-Technologie. Hohe Auflösung von bis zu 16.384 I/U in sehr kompakter Ausführung. Es können hochpräzise Messungen auf kleinstem Bauraum realisiert werden.
Die Serie kann mit jeder beliebigen Impulszahl von 1 bis 16.384 I/U und einem Nullimpuls geliefert werden. Der Nullimpuls kann frei gesetzt werden. Die Elektronik liefert in HTL oder TTL, mit einer Frequenz von bis zu 1 MHz, sowohl ABN-Signale als auch invertierte Signale.
- Robuster Standard-Industriegeber
- Bis zu 16.384 Impulse pro Umdrehung
- Frei setzbarer Null-Impuls
- Hohe Störungssicherheit
- 4,75 ... 32VDC Versorgung
- Verpol- und Kurzschlussschutz
- Ausgabefrequenz bis zu 1 MHz
Technische Daten
MDG-P 36
|
MDG-P 36 J
|
|
Sensortyp / Messprinzip
|
inkremental / magnetisch
|
inkremental / magnetisch
|
Sensorelement
|
Hall-Technologie
|
Hall-Technologie
|
Auflösung / Impulsfrequenz
|
HTL bis 16384 I/U: max. 600 kHz
TTL bis 16384 I/U: max. 1 MHz |
HTL bis 16384 I/U: max. 600 kHz
TTL bis 16384 I/U: max. 1 MHz |
Flanschtyp
|
Servoflansch
|
Servoflansch
|
Flanschmaterial
|
Aluminium
|
Aluminium
|
Flanschmaterial Rückseite
|
Edelstahl
|
Edelstahl
|
Gehäusedurchmesser
|
Ø 36 mm
|
Ø 36 mm
|
Wellenmaterial
|
Edelstahl
|
Edelstahl
|
Anlaufdrehmoment
|
~0,3 Ncm bei 20°C
|
~0,3 Ncm bei 20°C
|
Wellenlänge
|
L: 11,5 mm
|
L: 11,5 mm
|
Wellendurchmesser
|
6mm / 8 mm
|
10 mm
|
Max. Wellenbelastung radial
|
80 N / 50 N
|
300 N
|
Max. Wellenbelastung axial
|
80 N / 50 N
|
300 N
|
Lagertyp
|
2 Präzisionskugellager
|
2 Präzisionskugellager
|
Max. Betriebsdrehzahl
|
12000 min'-1
|
12000 min'-1
|
Betriebsspannung
|
4,75 VDC bis 32 VDC
|
4,75 VDC bis 32 VDC
|
Eigenstromaufnahme
|
typ. 80 mA
|
typ. 80 mA
|
Ausgangsschaltung
|
HTL / TTL
|
HTL / TTL
|
Kanäle
|
ABN und invertierte Signale
|
ABN und invertierte Signale
|
Gewicht
|
ca. 130 g
|
ca. 130 g
|
Anschluss
|
Kabel oder Stecker
radial oder axial
|
Kabel oder Stecker
radial oder axial
|
Schutzart
|
Gehäuse: IP67
Welleneingang: IP65
|
Gehäuse: IP67
Welleneingang: IP65
|
Arbeitstemperatur
|
-40 °C bis +85 °C (Stecker)
-20 °C bis +80 °C (Kabel)
|
-40 °C bis +85 °C (Stecker)
-20 °C bis +80 °C (Kabel)
|
Lagerungstemperatur
|
-40 °C bis +85 °C (Stecker)
-30 °C bis +80 °C (Kabel)
|
-40 °C bis +85 °C (Stecker)
-30 °C bis +80 °C (Kabel)
|
Inklusive Software zur Parametrierung / Messung
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!
Anschluss- / Einbaumaße

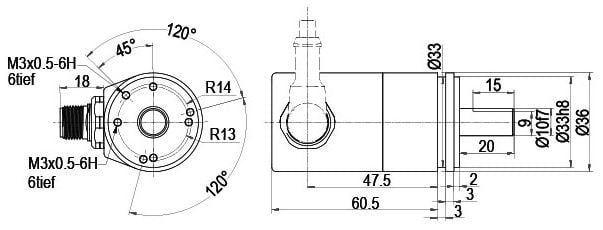

Steckeranschluss Radial
![MDG 36 J Stecker Radial MDG 36 J Stecker Radial](https://www.messotron.de/hs-fs/hubfs/Ma%C3%9Fzeichnungen/Drehgeber/MDG%2036%20J/MDG%2036%20J%20Stecker%20Radial.jpg?width=603&name=MDG%2036%20J%20Stecker%20Radial.jpg)

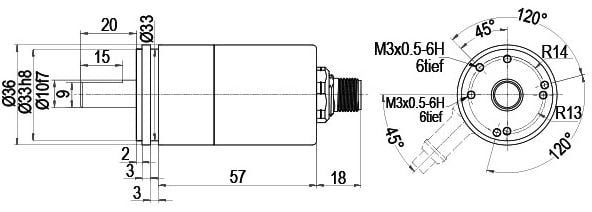

Steckeranschluss Axial
![MDG 36 J Stecker Axial MDG 36 J Stecker Axial](https://www.messotron.de/hs-fs/hubfs/Ma%C3%9Fzeichnungen/Drehgeber/MDG%2036%20J/MDG%2036%20J%20Stecker%20Axial.jpg?width=592&name=MDG%2036%20J%20Stecker%20Axial.jpg)

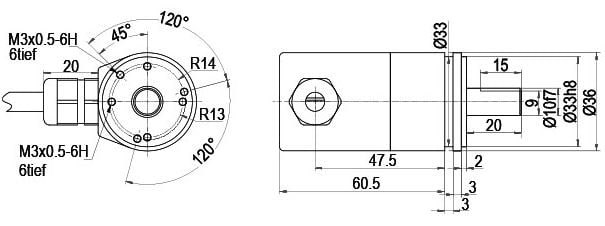

Kabelanschluss Radial
![MDG 36 J Kabel Radial MDG 36 J Kabel Radial](https://www.messotron.de/hs-fs/hubfs/Ma%C3%9Fzeichnungen/Drehgeber/MDG%2036%20J/MDG%2036%20J%20Kabel%20Radial.jpg?width=605&name=MDG%2036%20J%20Kabel%20Radial.jpg)

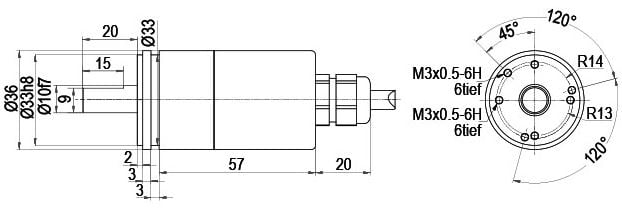

Kabelanschluss Axial
![MDG 36 J Kabel Axial MDG 36 J Kabel Axial](https://www.messotron.de/hs-fs/hubfs/Ma%C3%9Fzeichnungen/Drehgeber/MDG%2036%20J/MDG%2036%20J%20Kabel%20Axial.jpg?width=622&name=MDG%2036%20J%20Kabel%20Axial.jpg)
Anschlussbelegung Stecker / Kabel
![MDG36A Anschlussbelegung MDG36A Anschlussbelegung](https://www.messotron.de/hs-fs/hubfs/Ma%C3%9Fzeichnungen/Drehgeber/MDG36/MDG36A%20Anschlussbelegung.jpg?width=198&height=257&name=MDG36A%20Anschlussbelegung.jpg)
![MDG36A Anschlussbelegung Kabel MDG36A Anschlussbelegung Kabel](https://www.messotron.de/hs-fs/hubfs/Ma%C3%9Fzeichnungen/Drehgeber/MDG36/MDG36A%20Anschlussbelegung%20Kabel.jpg?width=198&height=182&name=MDG36A%20Anschlussbelegung%20Kabel.jpg)
