Drehgeber MDG 36 A

Moderner Singleturn / Multiturn Absolutwert-Drehgeber in robuster Industrie-Qualität, ausgestattet mit innovativster Hall-Technologie. Im Singleturnmodus erreicht der Sensor eine Auflösung von 16 bit, d.h. 65.536 Schritten pro 360° und im Multiturnmodus bis zu 43 bit. Dabei arbeitet der Sensor ohne Batterie und Getriebe ist dadurch deutlich zuverlässiger und langlebiger als vergleichbare Drehgeber. Als Schnittstelle stehen CANopen, SSI und RS485 zur Verfügung.

  • Singleturn / Multiturn Absolutwert-Drehgeber
  • Auflösungung Singleturn 16bit / Multiturn 32 bit / 43 bit
  • Zukunftsweisende Technologie mit 32 Bit Prozessor
  • LED Anzeige von Betriebszustand / Fehlermeldung
  • Schnittstellen CANopen, SSI oder RS485

Technische Daten


MDG-36 A CanOpen
MDG-36 A SSI
MDG-36 A RS285
Sensortyp / Messprinzip
Absolutwert / magnetisch
Absolutwert / magnetisch
Absolutwert / magnetisch
Sensorelement
Hall-Technologie
Hall-Technologie
Hall-Technologie
Singleturn Auflösung
65.536 Schritte/360° (16 Bit)
65.536 Schritte/360° (16 Bit)
65.536 Schritte/360° (16 Bit)
Singleturn Genauigkeit
± 0,0878° (≤ 12 Bit)
± 0,0878° (≤ 12 Bit)
± 0,0878° (≤ 12 Bit)
Singleturn Wiederholgenauigkeit
± 0,0878° (≤ 12 Bit)
± 0,0878° (≤ 12 Bit)
± 0,0878° (≤ 12 Bit)
Interne Zykluszeit
≤ 600 μs
≤ 600 μs
≤ 600 μs
Multiturn Auflösung
bis zu 43bit
bis zu 32bit
bis zu 43bit
Flanschtyp
Servoflansch
Servoflansch
Servoflansch
Flanschmaterial
Aluminium
Aluminium
Aluminium
Flanschmaterial Rückseite
Edelstahl
Edelstahl
Edelstahl
Gehäusedurchmesser
Ø 36 mm
Ø 36 mm
Ø 36 mm
Wellenmaterial
Edelstahl
Edelstahl
Edelstahl
Anlaufdrehmoment
~0,3 Ncm bei 20°C
~0,3 Ncm bei 20°C
~0,3 Ncm bei 20°C
Wellenlänge
L: 11,5 mm
L: 11,5 mm
L: 11,5 mm
Wellendurchmesser
6 mm / 6,35 mm / 8 mm
6 mm / 6,35 mm / 8 mm
6 mm / 6,35 mm / 8 mm
Max. Wellenbelastung radial
80 N / 80 N / 50N
80 N / 80 N / 50N
80 N / 80 N / 50N
Max. Wellenbelastung axial
50 N / 50 N / 50N
50 N / 50 N / 50N
50 N / 50 N / 50N
Lagertyp
2 Präzisionskugellager
2 Präzisionskugellager
2 Präzisionskugellager
Max. Betriebsdrehzahl
12000 min'-1
12000 min'-1
12000 min'-1
Betriebsspannung
4,75 VDC bis 32 VDC
4,75 VDC bis 32 VDC
4,75 VDC bis 32 VDC
Eigenstromaufnahme
typ. 50 mA
typ. 50 mA
typ. 50 mA
Leistungsaufnahme
max. 0,5 W
max. 0,5 W
max. 0,5 W
Einschaltzeit
<1,5 s
<1,5 s
<1,5 s
Schnittstelle
CANopen
RS485
SSI
Details Schnittstelle
Kommunikationsprofil CiA 301
Geräteprofil für Drehgeber CiA 406
V3.2 class C2
Pollingzyklus: 20ms
(Toleranz: +/- 2 ms)
Takteingang über Optokoppler
Taktfrequenz: 100 kHz bis 500 kHz
SSI-Ausgabe: Winkel-/Positionswert
Nullsetzen
mittels Software
Preset = +UB für 2 s
Preset = +UB für 2 s
Baudrate
10 kBaud bis 1 MBaud mit
automatic bit rate detection
9600 bit/s
n.a.
Vibration
300 m/s2 (10 Hz bis 2000 Hz)
300 m/s2 (10 Hz bis 2000 Hz)
300 m/s2 (10 Hz bis 2000 Hz)
Schock
5000 m/s2 (6 ms)
5000 m/s2 (6 ms)
5000 m/s2 (6 ms)
Gewicht
ca. 112 g
ca. 112 g
ca. 112 g
Anschluss
Kabel oder Stecker
radial oder axial
Kabel oder Stecker
radial oder axial
Kabel oder Stecker
radial oder axial
Schutzart
Gehäuse: IP67
Welleneingang: IP65
Kabelabgang: IP40
Gehäuse: IP67
Welleneingang: IP65
Kabelabgang: IP40
Gehäuse: IP67
Welleneingang: IP65
Kabelabgang: IP40
Arbeitstemperatur
-40 °C bis +85 °C
-40 °C bis +85 °C
-40 °C bis +85 °C
Lagerungstemperatur
-40 °C bis +100 °C
-40 °C bis +100 °C
-40 °C bis +100 °C
Zertifikate

Inklusive Software zur Parametrierung / Messung

Anschluss- / Einbaumaße

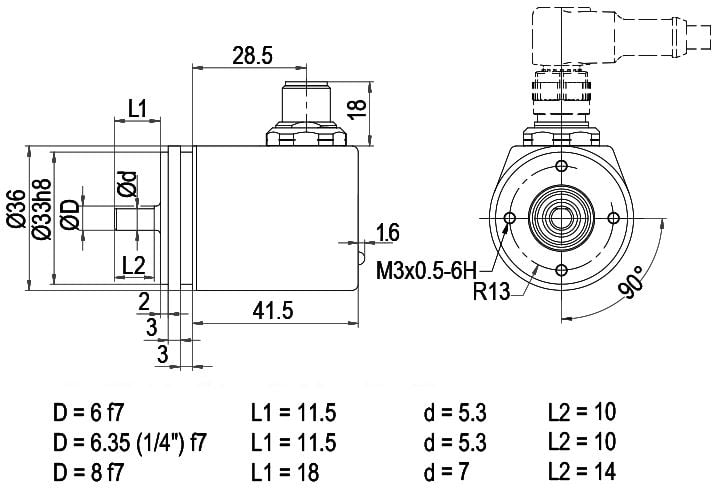

Steckeranschluss Radial

MDG 36 A Stecker Radial

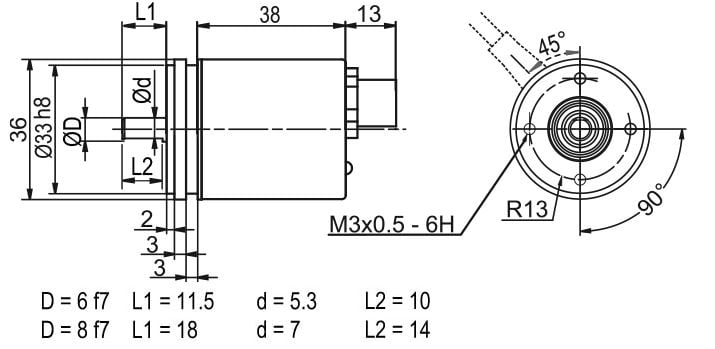

Steckeranschluss Axial

MDG 36 A Stecker Axial

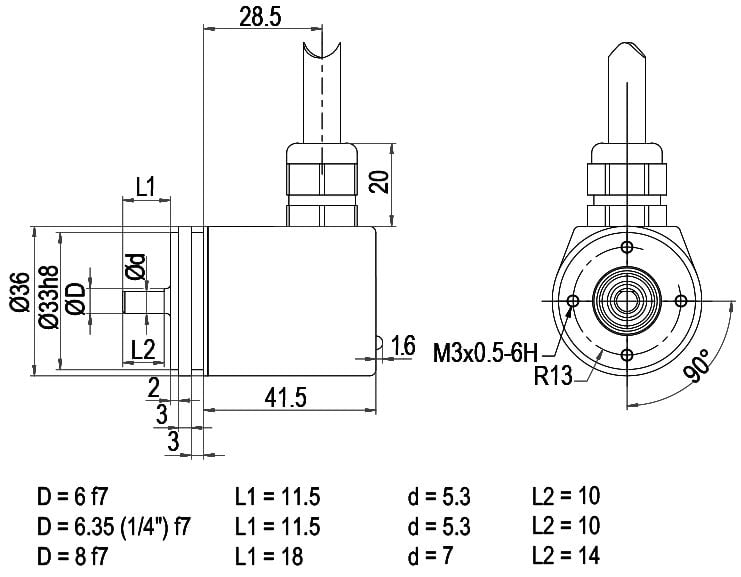

Kabelanschluss Radial

MDG 36 A Kabel Radial

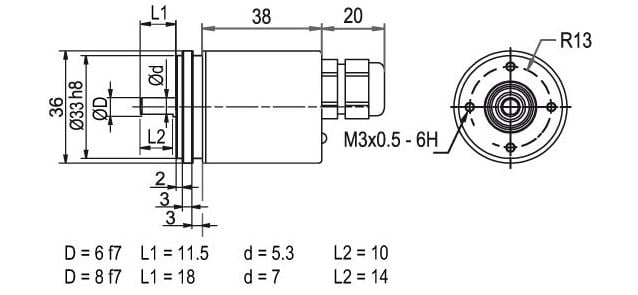

Kabelanschluss Axial

MDG 36 A Kabel Axial

Anschlussbelegung Stecker / Kabel

MDG36A Anschlussbelegung
MDG36A Anschlussbelegung Kabel
