Drehgeber MDG 58 A

Moderner Singleturn / Multiturn Absolutwert-Drehgeber in robuster Industrie-Qualität, ausgestattet mit innovativster Hall-Technologie. Im Singleturnmodus erreicht der Sensor eine Auflösung von 16 bit, d.h. 65.536 Schritten pro 360° und im Multiturnmodus bis zu 43 bit.

Kompakte Bauform mit Bushaube mit 3x M12 Anschlüssen zur Bus-Anbindung. Darüber hinaus verfügt der Drehgeber über 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand sowie 2 L/A LED´s

Singleturn / Multiturn Absolutwert-Drehgeber
Auflösungung Singleturn 16bit / Multiturn 32 bit / 43 bit
Zukunftsweisende Technologie mit 32 Bit Prozessor
LED Anzeige von Betriebszustand / Buszustand
Schnittstellen Industrial Ethernet: Profinet-IO und Ethernet CATPROFINET-IO

	MDG-58 A PROFINET-IO	MDG-58 A EtherCAT
Sensortyp / Messprinzip	Absolutwert / magnetisch	Absolutwert / magnetisch
Sensorelement	Hall-Technologie	Hall-Technologie
Singleturn Auflösung	65.536 Schritte/360° (16 Bit)	65.536 Schritte/360° (16 Bit)
Singleturn Genauigkeit	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)
Singleturn Wiederholgenauigkeit	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)
Interne Zykluszeit	≤ 50 μs	≤ 600 μs
Multiturn Auflösung	bis zu 43bit	bis zu 32bit
Flanschtyp	Synchroflansch	Servoflansch
Flanschmaterial	Aluminium	Aluminium
Flanschmaterial Rückseite	Edelstahl	Edelstahl
Gehäusedurchmesser	Ø 58 mm	Ø 36 mm
Wellenmaterial	Edelstahl	Edelstahl
Anlaufdrehmoment	~1,0 Ncm bei 20°C	~0,3 Ncm bei 20°C
Wellenlänge	L: 11,5 mm	L: 11,5 mm
Wellendurchmesser	6 mm / 8 mm / 10 mm	6 mm / 6,35 mm / 8 mm
Max. Wellenbelastung radial	125 N / 125 N / 220 N	80 N / 80 N / 50N
Max. Wellenbelastung axial	120 N / 120 N / 120N	50 N / 50 N / 50N
Lagertyp	2 Präzisionskugellager	2 Präzisionskugellager
Max. Betriebsdrehzahl	8000 min'-1	12000 min'-1
Betriebsspannung	10 VDC bis 32 VDC	4,75 VDC bis 32 VDC
Eigenstromaufnahme	typ. 80 mA	typ. 50 mA
Leistungsaufnahme	max. 3 W	max. 0,5 W
Einschaltzeit	<1,5 s	<1,5 s
Schnittstelle	PROFINET-IO (CC-C)	EtherCAT
Details Schnittstelle	Geräteprofil: V4.2, Class 3, 4 Datenübertragung: 100BASE-TX	Geräteprofil: CiA DS-406 V4.0.2, Class 3 Datenübertragung: 100BASE-TX
Programmierbare Parameter	Schrittzahl je Umdrehung Anzahl der Umdrehungen Preset, Skalierung, Drehrichtung MRPD, MRP, LLDP, IRT	Schrittzahl je Umdrehung Anzahl der Umdrehungen Preset, Skalierung, Drehrichtung 2x 8 Nockenschalter, DC-Mode
Status-LED	STAT, MOD: Drehgeber Statusanzeige und Bus	STAT, MOD: Drehgeber Statusanzeige und Bus
Vibration	200 m/s2 (10 Hz bis 1000 Hz)	200 m/s2 (10 Hz bis 1000 Hz)
Schock	5000 m/s2 (6 ms)	5000 m/s2 (6 ms)
Gewicht	ca. 700 g	ca. 700 g

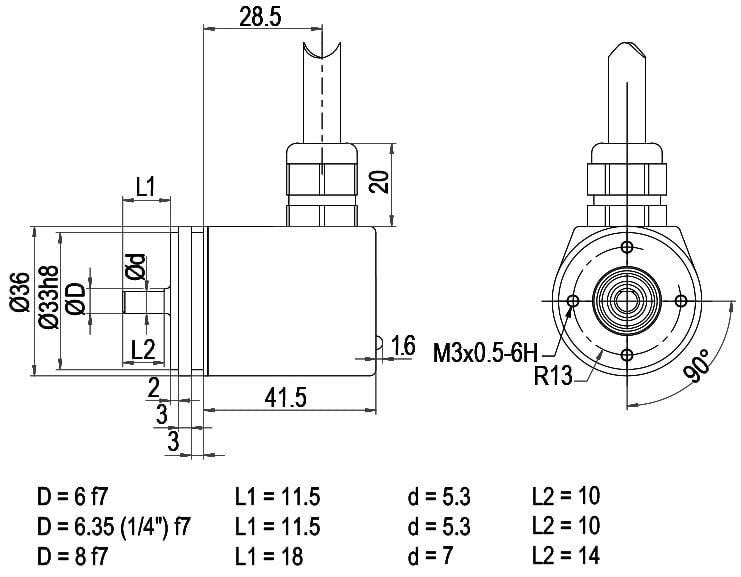

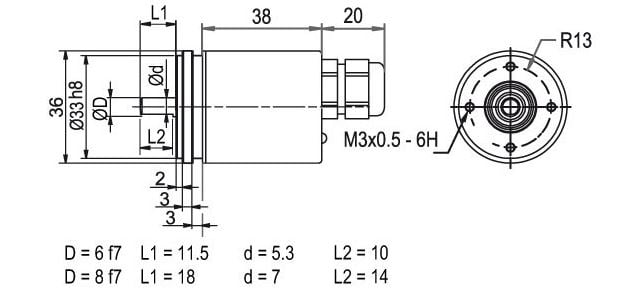

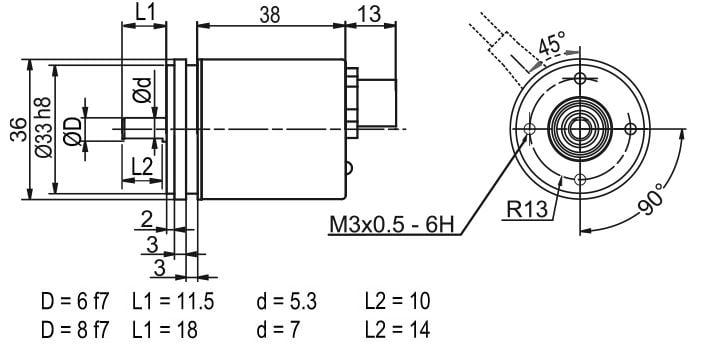

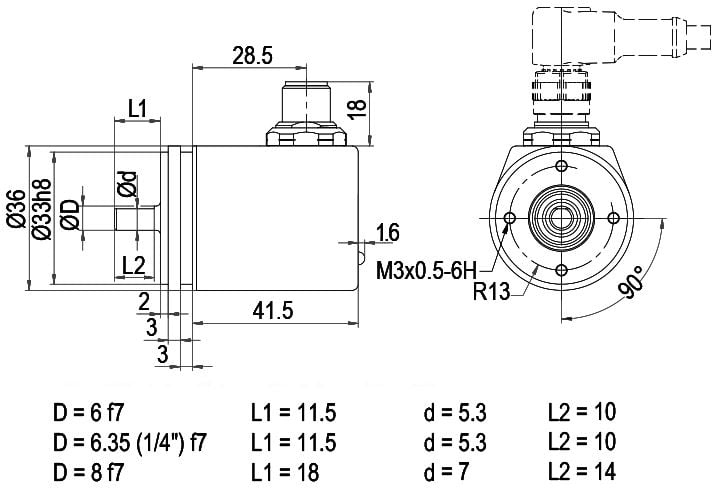

Anschluss	Kabel oder Stecker radial oder axial	Kabel oder Stecker radial oder axial
Schutzart	IP 65	IP 65
Arbeitstemperatur	-40 °C bis +85 °C	-40 °C bis +85 °C
Lagerungstemperatur	-40 °C bis +100 °C	-40 °C bis +100 °C
Zertifikate
