Drehgeber MDG 36 E

Moderner Singleturn / Multiturn Absolutwert-Drehgeber in robuster Industrie-Qualität in Hohlwellenausführung, ausgestattet mit innovativster Hall-Technologie. Im Singleturnmodus erreicht der Sensor eine Auflösung von 16 bit, d.h. 65.536 Schritten pro 360° und im Multiturnmodus bis zu 43 bit. Dabei arbeitet der Sensor ohne Batterie und Getriebe ist dadurch deutlich zuverlässiger und langlebiger als vergleichbare Drehgeber. Als Schnittstelle stehen CANopen, SSI und RS485 zur Verfügung.

Singleturn / Multiturn Absolutwert-Drehgeber
Auflösungung Singleturn 16bit / Multiturn 32 bit / 43 bit
Zukunftsweisende Technologie mit 32 Bit Prozessor
LED Anzeige von Betriebszustand / Fehlermeldung
Schnittstellen CANopen, SSI oder RS485

	MDG-36 E CanOpen	MDG-36 E SSI	MDG-36 E RS285
Sensortyp / Messprinzip	Absolutwert / magnetisch	Absolutwert / magnetisch	Absolutwert / magnetisch
Sensorelement	Hall-Technologie	Hall-Technologie	Hall-Technologie
Singleturn Auflösung	65.536 Schritte/360° (16 Bit)	65.536 Schritte/360° (16 Bit)	65.536 Schritte/360° (16 Bit)
Singleturn Genauigkeit	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)
Singleturn Wiederholgenauigkeit	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)	± 0,0878° (≤ 12 Bit)
Interne Zykluszeit	≤ 600 μs	≤ 600 μs	≤ 600 μs
Multiturn Auflösung	bis zu 43bit	bis zu 32bit	bis zu 43bit
Flanschtyp	Servoflansch	Servoflansch	Servoflansch
Flanschmaterial	Aluminium	Aluminium	Aluminium
Flanschmaterial Rückseite	Edelstahl	Edelstahl	Edelstahl
Gehäusedurchmesser	Ø 36 mm	Ø 36 mm	Ø 36 mm
Wellentyp / Material	Hohlwelle / Edelstahl	Hohlwelle / Edelstahl	Hohlwelle / Edelstahl
Eindringtiefe Welle	min. 8mm / max 17mm	min. 8mm / max 17mm	min. 8mm / max 17mm
Wellendurchmesser ID	6 mm / 6,35 mm (1/4")	6 mm / 6,35 mm (1/4")	6 mm / 6,35 mm (1/4")
Max. Wellenbelastung radial	80 N	80 N	80 N
Max. Wellenbelastung axial	50 N	50 N	50 N
Anlaufdrehmoment	~0,3 Ncm bei 20°C	~0,3 Ncm bei 20°C	~0,3 Ncm bei 20°C
Lagertyp	2 Präzisionskugellager	2 Präzisionskugellager	2 Präzisionskugellager
Max. Betriebsdrehzahl	12000 min'-1	12000 min'-1	12000 min'-1
Betriebsspannung	4,75 VDC bis 32 VDC	4,75 VDC bis 32 VDC	4,75 VDC bis 32 VDC
Eigenstromaufnahme	typ. 50 mA	typ. 50 mA	typ. 50 mA
Leistungsaufnahme	max. 0,5 W	max. 0,5 W	max. 0,5 W
Einschaltzeit	<1,5 s	<1,5 s	<1,5 s
Schnittstelle	CANopen	RS485	SSI
Details Schnittstelle	Kommunikationsprofil CiA 301 Geräteprofil für Drehgeber CiA 406 V3.2 class C2	Pollingzyklus: 20ms (Toleranz: +/- 2 ms)	Takteingang über Optokoppler Taktfrequenz: 100 kHz bis 500 kHz SSI-Ausgabe: Winkel-/Positionswert
Nullsetzen	mittels Software	Preset = +UB für 2 s	Preset = +UB für 2 s
Baudrate	10 kBaud bis 1 MBaud mit automatic bit rate detection	9600 bit/s	n.a.
Vibration	300 m/s2 (10 Hz bis 2000 Hz)	300 m/s2 (10 Hz bis 2000 Hz)	300 m/s2 (10 Hz bis 2000 Hz)
Schock	5000 m/s2 (6 ms)	5000 m/s2 (6 ms)	5000 m/s2 (6 ms)
Gewicht	ca. 110 g	ca. 110 g	ca. 110 g

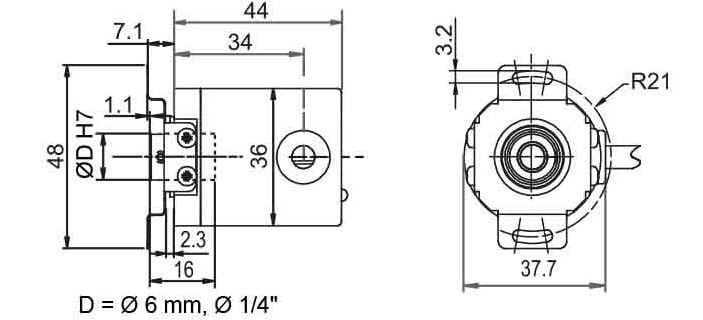

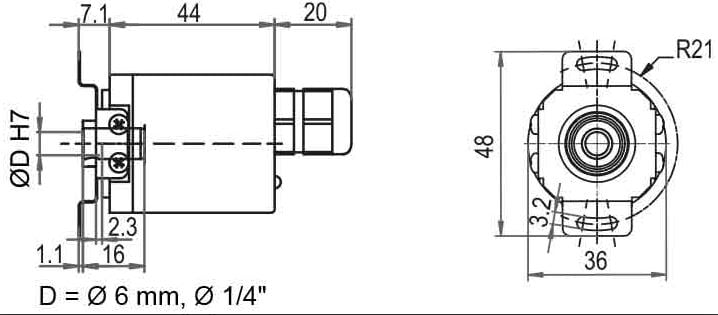

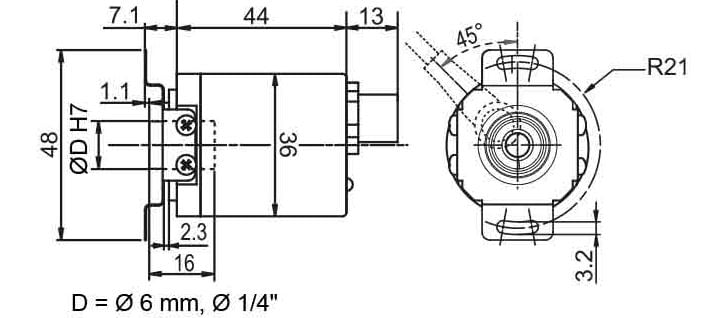

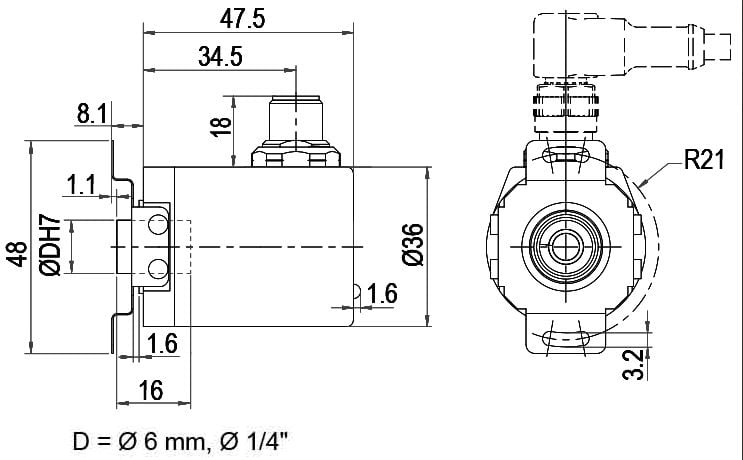

Anschluss	Kabel oder Stecker radial oder axial	Kabel oder Stecker radial oder axial	Kabel oder Stecker radial oder axial
Schutzart	Gehäuse: IP67 Welleneingang: IP65 Kabelabgang: IP40	Gehäuse: IP67 Welleneingang: IP65 Kabelabgang: IP40	Gehäuse: IP67 Welleneingang: IP65 Kabelabgang: IP40
Arbeitstemperatur	-40 °C bis +85 °C	-40 °C bis +85 °C	-40 °C bis +85 °C
Lagerungstemperatur	-40 °C bis +100 °C	-40 °C bis +100 °C	-40 °C bis +100 °C
