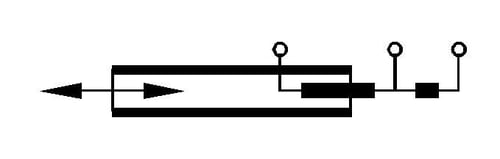

Die Mantelanker-Wegaufnehmer (Monodrosseln) der MESSOTRON Typen WP, WA, WE und WI bestehen - ähnlich der Differentialdrossel - aus zwei Spulenhälften, von denen eine jedoch als platzsparende Ersatzschaltung aufgebaut ist. Im Gegensatz zu Differentialdrossel und LVDT verändert hierbei nicht ein ferromagnetischer Kern im Innern das Spulenverhalten, sondern ein rohrförmiger Mantelanker bewegt sich über die Spulen und entzieht diesen proportional zum Weg Energie nach dem Wirbelstromprinzip.

langweg_symbol


Diese aufwendig gebauten Systeme zeichnen sich durch ein außerodentlich gutes Weg-Längen-Verhältnis aus, was insbesondere bei größeren Messwegen zum Tragen kommt.
