Wirbelstromsensor MNS3-M12

Näherungssensor mit integrierter Elektronik

Näherungssensor im M12 Gehäuse für Standard Industrieanwendungen

  • kompaktes M12-Gehäuse, IP 67
  • für bündigen Einbau
  • Versorgung 11 … 35 VDC

Wichtige Merkmale

  • Arbeitsbereich: 0,25 mm bis 3,0 mm
  • Ausgangssignal: 1 ... 9 VDC oder 4 ... 20 mA
  • Betriebstemperatur: -25 °C ... +70 °C
  • Schutzart: IP 67

Technische Daten

    MNS3-M12-ANU-K MNS3-M12-ANI-K
Arbeitsbereich Sn 0,25 ... 3,0 mm
Linearität   = 3 %
Reproduzierbarkeit R = 1 %
Betriebsspannung Ub 11 ... 35 VD 10 ... 35 VD
Zulässige Restwelligkeit   = 10 %
Leerlaufstrom I0 = 5 mA = 10 mA
Verpolungsschutz   ja
Ausgangssignal   1 ... 9 VDC
(0,25 mm = 1 V, 3,0 mm = 9 V)
4 ... 20 mA
(0,25 mm = 4 mA, 3,0 mm = 20 mA)
Mittlere Steilheit   2,91 V/mm ± 5 % 5,82 mA/mm ± 5 %
Grenzfrequenz f 500 Hz 450 Hz
Lastwiderstand RL = 1 kOhm = 500 Ohm
Restwelligkeit   = -50 dB
Einbau   bündig
Schutzart   IP 67
Gehäusematerial   Messing vernickelt
Frontkappe   PCP
Umgebungstemperatur Ta -25 °C ... +70 °C
Temperaturdrift   ± 5 %
EMV-Beständigkeit   Nach IEC 60947-5-2, Part 7.4.1/7.4.2
Anschlussart   2 m Kabel LIYY 3 x 0,34 mm2

Weiteres:

Auch verfügbar:

  • mit Steckeranschluss
  • für nicht-bündigen Einbau (Arbeitsbereich 0,5 ... 4 mm)

Maßzeichnung / Anschluss

MNS3-M12

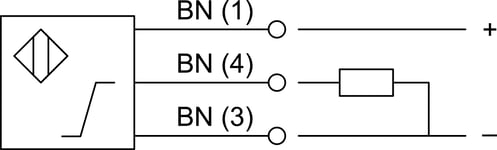

Anschluss

anschluss-mns2-g6-5
