Wirbelstromsensor MNH 4
Hochtemperatur-Näherungssensor
- Messung von Verlagerungen, Dehnungen, Schwingungen und Drehzahlen
- berührungsloses Messverfahren (Wirbelstromprinzip)
- Messbereiche erweiterbar bis über 40 mm
- hohe Temperaturbelastbarkeit bis 180 °C, Sonderversionen bis 230 °C
- hohe Mess-Dynamik bis 10 kHz
- robuste Ausführung, hohe Schutzart IP67
- verschiedenste Ausführungen, auch OEM, Sonderlängen und -bauformen
- passende Messverstärker (Konverter) mit Linearisierung und Schwellwertausgängen
Wichtige Merkmale
- Nennmessbereich: 0,5 mm bis 4,5 mm
- Kopfdurchmesser: 14 mm
- Dynamikbereich: bis 10 kHz
- Betriebstemperatur: Sensor: -30 °C ... +180 °C, Sonderversionen bis +230 °C
- Schutzart: IP 67
Technische Daten
bezogen auf Objektmaterial 42CrMo4 (1.7225)
| MNH 4 | |||
| Nennmessbereich 1) | ± 2 (0,5 ... 4,5 mm) | ||
| Empfindlichkeit 2) | 4 V/mm | ||
| Mindestabstand (Spalt) | > 0,5 mm | ||
| Kopfdurchmesser | Ø 14 mm | ||
| Spulentyp | Ferrit-Spule | ||
| Gehäuse | M18, Option: UNF | ||
| Sensorlänge L | 55 mm, Option: bis 70 mm | ||
| Kabellänge (o. Verläng.) | 1 oder 4 m | ||
| Biegeradius 3) | 35 mm | ||
| Stecker / Buchse (Standard) | Lemo FFA.0E | ||
| Material | Gehäuse: Edelstahl, Kopf: PEEK, Kabel: Teflon | ||
| Temperaturbereich | Sensor: -30 °C ... +180 °C, Sonderversionen bis +230 °C Kabelende: max. 80 °C |
||
| Linearität | bis ± 2 % v.M., je nach Elektronik | ||
| Dynamikbereich | bis 10 kHz, je nach Konverter | ||
| Schutzart | IP 67 | ||
| Anschluss | Teflon-Koaxialkabel mit freiem Ende, Stecker oder Zwischensteckverbindung; optional mit Metallschutzschlauch |
||
1) Messbereich erweiterbar (auf 2- bis 4-faches) mit digitalem Konverter MNHμCON
2) bei Einstellung nach API 670
3) Radius gilt für Kabel und für Variante mit Schutzschlauch
kompatibel mit Konverter Philips CON 010 (bei 4m Kabelgesamtlänge)
Versionsübersicht
| Kürzel | MNH 4 | ||
| Gehäuseform |
M10 x 1 | M10 | -- |
| M18 x 1,5 | M18 | ||
| 3/8"-24UNF | U38 | -- | |
| 5/8"-18UNF | U58 | optional | |
| Andere Gehäuse | optional | ||
| Sensorlänge | Standardlänge | 55 mm | |
| Andere Länge (in 5 mm Stufen) | bis 70 mm | ||
| Kabel |
Koaxialkabel | K | |
| Koaxialkabel mit Metallschutzschlauch | M | optional | |
| Kabellänge | Kabellänge 1 m | 1 | -- |
| Kabellänge 4 m | 4 | ||
| Andere Kabellänge in m (max 5) | optional | ||
| Kabelende |
offen | ohne | optional |
| Buchse Lemo PCA.00 | L | optional | |
| Stecker Lemo FFA.00 /Z | L | optional | |
| Stecker Lemo FFA.OE /Z | L | ||
| Anderer Anschluss | optional |
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!

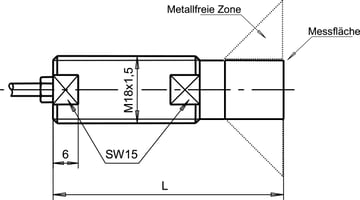

Maßzeichnung / Anschluss
MNH 4
