Wirbelstromsensor MNH 2 P

Hochtemperatur-Näherungssensor in Sondergehäuse

Typ Philips 6423

  • Messung von Verlagerungen, Dehnungen, Schwingungen und Drehzahlen
  • berührungsloses Messverfahren (Wirbelstromprinzip)
  • Messbereiche erweiterbar bis über 40 mm
  • hohe Temperaturbelastbarkeit bis 180 °C, Sonderversionen bis 230 °C
  • hohe Mess-Dynamik bis 10 kHz
  • robuste Ausführung, hohe Schutzart IP67
  • verschiedenste Ausführungen, auch OEM, Sonderlängen und -bauformen
  • passende Messverstärker (Konverter) mit Linearisierung und Schwellwertausgängen

Wichtige Merkmale

  • Nennmessbereich: 0,3 mm bis 2,3 mm
  • Kopfdurchmesser: 8 mm
  • Dynamikbereich: bis 10 kHz
  • Betriebstemperatur: Sensor: -30 °C ... +180 °C, Sonderversionen bis +230 °C
  • Schutzart: IP 67

Technische Daten

bezogen auf Objektmaterial 42CrMo4 (1.7225)
    MNH 2 P
Nennmessbereich 1) ± 1 (0,3 ... 2,3 mm)
Empfindlichkeit 2) 8 V/mm
Mindestabstand (Spalt) > 0,3 mm
Kopfdurchmesser Ø 8 mm
Spulentyp Ferrit-Spule
Gehäuse M10, Option: M12 oder UNF
Sensorlänge L 35 mm, Option: bis 120 mm
Kabellänge (o. Verläng.) 1 oder 4 m
Biegeradius 3) 35 mm
Stecker / Buchse (Standard) Lemo PCA.00
Material Gehäuse: Edelstahl, Kopf: PEEK, Kabel: Teflon
Temperaturbereich Sensor: -30 °C ... +180 °C, Sonderversionen bis +230 °C
Kabelende: max. 80 °C
Linearität bis ± 2 % v.M., je nach Elektronik
Dynamikbereich bis 10 kHz, je nach Konverter
Schutzart IP 67
Anschluss Teflon-Koaxialkabel mit freiem Ende, Stecker oder Zwischensteckverbindung;
optional mit Metallschutzschlauch

1) Messbereich erweiterbar (auf 2- bis 4-faches) mit digitalem Konverter MNHμCON
2) bei Einstellung nach API 670
3) Radius gilt für Kabel und für Variante mit Schutzschlauch

kompatibel mit Konverter Philips CON 010 (bei 4m Kabelgesamtlänge)

Versionsübersicht

    Kürzel MNH 2 P
Gehäuseform
M10 x 1 M10
M18 x 1,5 M18 --
3/8"-24UNF U38 optional
5/8"-18UNF U58 --
Andere Gehäuse   optional
Sensorlänge Standardlänge   35 mm
Andere Länge (in 5 mm Stufen)   bis 120 mm
Kabel
Koaxialkabel K
Koaxialkabel mit Metallschutzschl. M optional
Kabellänge Kabellänge 1 m 1
Kabellänge 4 m 4 optional
Andere Kabellänge in m (max 5)   optional
Kabelende
offen ohne optional
Buchse Lemo PCA.00 L
Stecker Lemo FFA.00 /Z L optional
Stecker Lemo FFA.OE /Z L optional
Anderer Anschluss   optional

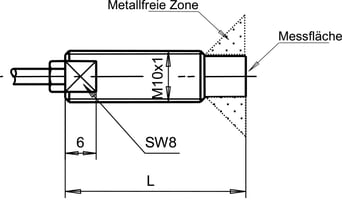

Maßzeichnung / Anschluss

MNH 2 P

masszeichnung-mnh2-p
