Wirbelstromsensor MNH 10

Hochtemperatur-Näherungssensor
  • Messung von Verlagerungen, Dehnungen, Schwingungen und Drehzahlen
  • berührungsloses Messverfahren (Wirbelstromprinzip)
  • Messbereiche erweiterbar bis über 40 mm
  • hohe Temperaturbelastbarkeit bis 180 °C, Sonderversionen bis 230 °C
  • hohe Mess-Dynamik bis 10 kHz
  • robuste Ausführung, hohe Schutzart IP67
  • verschiedenste Ausführungen, auch OEM, Sonderlängen und -bauformen
  • passende Messverstärker (Konverter) mit Linearisierung und Schwellwertausgängen

Wichtige Merkmale

  • Nennmessbereich: 1 mm bis 11 mm
  • Kopfdurchmesser: 40 mm
  • Dynamikbereich: bis 10 kHz
  • Betriebstemperatur: Sensor: -30 °C ... +180 °C, Sonderversionen bis +230 °C
  • Schutzart: IP 67

Technische Daten

bezogen auf Objektmaterial 42CrMo4 (1.7225)
    MNH 10
Nennmessbereich 1) ± 5 (1 ... 11 mm)
Empfindlichkeit 2) 1,6 V/mm
Mindestabstand (Spalt) > 1,0 mm
Kopfdurchmesser Ø 40 mm
Spulentyp Ferrit-Spule
Gehäuse
Quader
Sensorlänge L 40 mm
Kabellänge (o. Verläng.) 1 oder 4 m
Biegeradius 3) 35 mm
Stecker / Buchse (Standard) Lemo FFA.0E
Material Gehäuse: Edelstahl, Kopf: PEEK, Kabel: Teflon
Temperaturbereich Sensor: -30 °C ... +180 °C, Sonderversionen bis +230 °C
Kabelende: max. 80 °C
Linearität bis ± 2 % v.M., je nach Elektronik
Dynamikbereich bis 10 kHz, je nach Konverter
Schutzart IP 67
Anschluss Teflon-Koaxialkabel mit freiem Ende, Stecker oder Zwischensteckverbindung;
optional mit Metallschutzschlauch

1) Messbereich erweiterbar (auf 2- bis 4-faches) mit digitalem Konverter MNHμCON
2) bei Einstellung nach API 670
3) Radius gilt für Kabel und für Variante mit Schutzschlauch

kompatibel mit Konverter Philips CON 010 (bei 4m Kabelgesamtlänge)

Versionsübersicht

    Kürzel MNH 10
Gehäuseform
 M10 x 1 M10 --
M18 x 1,5 M18 --
3/8"-24UNF U38 --
5/8"-18UNF U58 --
Andere Gehäuse
Sensorlänge Standardlänge   40 mm
Andere Länge (in 5 mm Stufen)   --
Kabel
 Koaxialkabel K
Koaxialkabel mit Metallschutzschlauch M optional
Kabellänge Kabellänge 1 m 1 --
Kabellänge 4 m 4
Andere Kabellänge in m (max 5)   optional
Kabelende
 offen ohne optional
Buchse Lemo PCA.00 L optional
Stecker Lemo FFA.00 /Z L optional
Stecker Lemo FFA.OE /Z L
Anderer Anschluss   optional

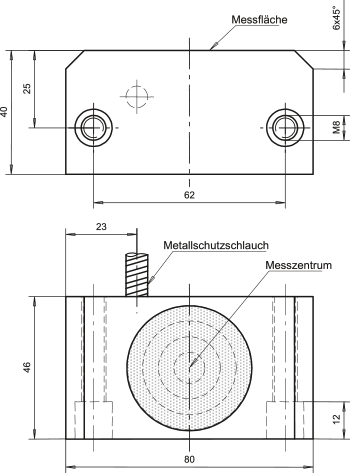

Maßzeichnung / Anschluss

MNH 10

masszeichnung-mnh10

Downloads

icon-pdf-blueProduktdatenblatt

icon-pdf-blueBestellmatrix
