Zylinderwegaufnehmer (drucklos) mit Lochflansch für den Einbau in den Zylinderboden mit innenliegendem Sensor und Tauchanker. Der Wegaufnehmer mit Gehäusedurchmesser 12mm besitzt eine auf 80mV/V kalibrierte Spuleneinheit mit vollsymmetrischem Spulenaufbau nach LVIT Differentialdrosselprinzip mit Halbbrückenschaltung. Der Aufbau garantiert eine hohe Temperaturstabilität mit sehr geringem Temperaturdrift. Es stehen Varianten mit verschiedenen Trägerfrequenz sowie für erhöhte Temperatur und Dynamik zur Verfügung.
Es sind Sonderversionen mit veränderten Flanschmaßen, Versionen für hohe Beschleunigung und mit integrierter Elektronik gemäß Kundenwunsch möglich.
Wichtige Merkmale
Nennmessweg: 10 mm bis 500 mm
Arbeitsspanne: 20 mm bis 516 mm

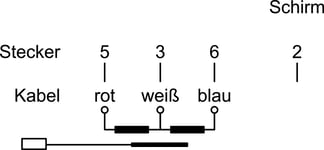

Symmetrische Halbbrückenschaltung LVIT
Betriebstemperatur: -50 ... 80 °C, Option: bis 120 °C
Gehäusedurchmesser: 12 mm
Schutzart: IP 64
Technische Daten
WLR 10
WLR 20
WLR 40
WLR 50
WLR 100
WLR 150
WLR 200
WLR 250
WLR 300
WLR 400
WLR 500
Nennmessweg
mm
±5
±10
±20
±25
±50
±75
±100
±125
±150
±200
±250
Arbeitsspanne
mm
20
30
60
60
120
170
220
270
320
420
516

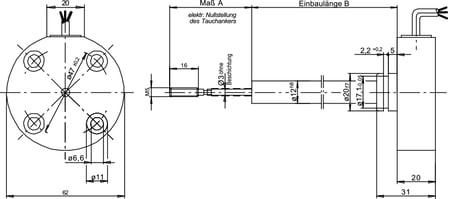

Maß A
mm
30
35
45
50
75
100
125
150
175
225
275
Maß B
mm
65
85
130
130
230
340
440
550
660
860
1050
Aufnehmergewicht (ca.)
g
440
460
480
480
520
550
600
630
680
750
840
Tauchankergewicht (ca.)
g
6
8
9
9
12
15
20
25
30
40
50
Empfindlichkeit
mV/V/mm
16
8
4
3,2
1,6
1,07
0,8
0,64
0,53
0,40
0,32
Eigenschaften
WLR 10 ... 500
Nennausgangssignal*
80 mV/V
Speisespannung
bis 5 V
Trägerfrequenz
5 ... 10 kHz
Linearitätsfehler**
±0,25 % des Gesamtmessweges, Option: 0,1 %
Temperaturfehler des Nullpunktes
±0,02 % / 10 K
Temperaturfehler der Empfindlichkeit
±0,05 % / 10 K
Betriebstemperatur**
-50 °C ... +80 °C, Option: bis 120 °C
Schutzart nach DIN 40050
IP 64
* Toleranz der Kalibrierung: ±3 mV/V
** Optionen bei Bestellung angeben
