Wegaufnehmer EDD
mit integrierter Elektronik
-
Voll-symmetrischer LVDT Aufbau
-
Verfügbare Messwege 15 bis 1000 mm
-
Standardversion
• Versorgung +10...+30 VDC
• Ausgang +2...+10 VDC, 4...20 mA, PWM -
Miniaturversion (20 mm kürzer bauend)
• Versorgung +5 VDC
• Ausgang +0,5...4,5 VDC oder PWM
Wichtige Merkmale
- Nennmessweg: 15 mm bis 1000 mm
- Einbaulänge 430 mm bis 1470 mm
- Gehäusedurchmesser: 3 mm
- Trägerfrequenz: 5 kHz (Option: 10 kHz)
- Betriebstemperatur: 0 ... 70 °C
- Schutzart: IP 64
Technische Daten
EDD 15 |
EDD 25 |
EDD 40 |
EDD 50 |
EDD 100 |
EDD 150 |
EDD 200 |
EDD 250 |
EDD 300 |
EDD 400 |
EDD 500 |
EDD 600 |
EDD 800 |
EDD 1000 |
||
Nennmessweg | mm | ±7,5 | ±12,5 | ±20 | ±25 | ±50 | ±75 | ±100 | ±125 | ±150 | ±200 | ±250 | ±300 | ±400 | ±500 |
Arbeitsspanne | mm | 18 | 28 | 42 | 55 | 105 | 160 | 210 | 260 | 320 | 420 | 520 | 630 | 830 | 1030 |
Einbaulänge B, Mini- / Standardversion |
mm | 100 / 120 | 110 / 130 | 130 / 150 | 150 / 170 | 190 / 210 | 270 / 290 | 350 / 370 | 430 / 450 | 510 / 650 | 650 / 670 | 780 / 800 | 910 / 930 | 1170 / 1190 | 1450 / 1470 |
Maß A, andere Maße als Option* | mm | 40 | 40 | 50 | 55 | 80 | 105 | 130 | 155 | 180 | 230 | 280 | 340 | 440 | 540 |
Kernhalterdurchmesser d1 | mm | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
Aufnehmergewicht (ca.) | g | 120 | 130 | 140 | 150 | 170 | 220 | 260 | 300 | 340 | 420 | 490 | 560 | 690 | 840 |
Tauchankergewicht (ca.) | g | 7 | 7 | 8 | 9 | 16 | 20 | 25 | 28 | 30 | 35 | 40 | 50 | 65 | 80 |
* Optionen bei Bestellung angeben
Eigenschaften
EDD 15 ... 1000 | ||||||
Wegaufnehmerdurchmesser D | 14-0,2 | |||||
Kerndurchmesser d2 (inkl. Teflon)1 | 3 (3,6) mm |
|||||
Versorgung UB | Version /A: +15 ... +30 VDC (+10...+30 VDC bei RLast < 200 Ohm) Versionen /V, /P: +10 ... +30 VDC Versionen /VM, /PM: +5 ± 0,25 VDC |
|||||
Ausgangssignal
(innere Endlage ... Mittellage ... äußere Endlage) Invertiertes Ausgangssignal als Option*
|
Version /A: 4 ... 12 ... 20 mA (bei RLast < 500 Ohm) Version /V: +2 ... +6 ... +10 VDC Version /P: PWM (TTL Pegel) mit Tastverhältnis 10 ... 50 ... 90 % Version /VM: +0,5 ... +2,5 ... +4,5 VDC Version /PM: PWM (TTL-Pegel) mit Tastverhältnis 10 ... 50 ... 90 % |
|||||
Linearitätsfehler | < ±0,5 % des Nennmessweges | |||||
Temperaturkoeffizient des Ausgangssignals |
< ±0,5 % / 10 K | |||||
Betriebstemperatur | 0 °C ... +70 °C | |||||
Schutzart nach DIN 40050 | IP 64 |
1 Die Teflon-Ummantelung des Tauchankers dient ausschließlich der mechanischen Gleitfähigkeit und hat auf die elektrischen Eigenschaften des Wegaufnehmers keinen Einfluss.
* Optionen bei Bestellung angeben
Versionsübersicht
Kürzel | EDD | ||
Messweg | siehe techn. Daten | 15 ... 1000 | |
Anschlussvariante | Litze 1) | ohne | (AWG 30) |
PE-Kabel axial 1) | K | ||
PE-Kabel radial 1) | Q | ||
Stecker axial 1) 2) | LX | ||
Stecker radial 1) 2) | R | ||
Linearität (FS) | 0,5 % | ||
Version /A | /A | ||
Version /V | /V | ||
Version /P | /P | ||
Version /VM | /VM | ||
Version /PM | /PM | ||
Optionen |
Ausgangssignal invertiert (abnehmend) | /INV | optional |
Kundenspezifisches Maß A | /Axx | optional | |
Teflon-Kabel | /TF | optional |
1) Kernkanal nicht durchgehend
2) Gegenstecker wird mitgeliefert
Haben Sie weitere technische Fragen zum Produkt?
Gern helfen wir Ihnen bei der Ermittlung der notwendigen Ausführung weiter und erstellen Ihnen ein kostenfreies Angebot.
Fragen Sie uns an!
Maßzeichnungen / Anschlussvarianten
Litzenanschluss ( )
Kernkanal nicht durchgängig

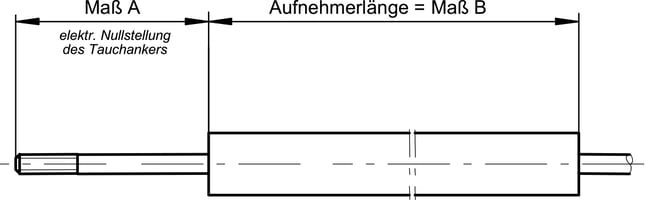

Kabelanschluss axial (K)
Kernkanal nicht durchgängig

Kabelanschluss radial (Q)
Kernkanal nicht durchgängig
Aufnehmerlänge = Maß B+5
*) 20x20

Steckeranschluss radial (R)
Kernkanal nicht durchgängig
Aufnehmerlänge = Maß B+5
**) 20x20

Steckeranschluss axial (LX)
Kernkanal nicht durchgängig
Aufnehmerlänge = Maß B+25

Elektrischer Anschluss


Litze ( ) | Kabel (K) / (Q) | Stecker (R) | Stecker (LX) | Signal | Bemerkung |
Rot | Rot | 1 | 1 | UB (Versorgung) | >>> Nicht potential-getrennt !!! Für /A, /V, /P: verpol-geschützt Für /VM, /PM: NICHT verpol-geschützt !!! |
Schwarz | Schwarz | 2 | 2 | COM | Bezugspotential für Versorgung und Ausgang |
Weiß (oder Gelb) | Weiß | 3 | 3 | Ausgang /A, /V | >>> Keine ext. Spannung anlegen !!! |
Blau | Blau | 4 | 4 | Ausgang /P, /VM, /PM | >>> Keine ext. Spannung anlegen !!! |
-- | Schirm | 5 | Gehäuse | Schirmung |
