Wegaufnehmer DPH

Induktive Kolben-Wegaufnehmer für Hydraulik und Pneumatik zum Zylindereinbau

  • druckfest bis 320 bar

Wichtige Merkmale

  • Nennmessweg: 25 mm bis 300 mm
  • Einbaulänge 70 mm bis 740 mm
  • Gehäusedurchmesser: 20 mm
  • Anschlussvarianten: Kabel radial, Stecker radial, axial
  • Betriebstemperatur: -40 ... 80 °C (Option: bis 120 °C)
  • Schutzart: IP 65

Technische Daten

    DPH 25 DPH 50 DPH 75 DPH 100 DPH 150 DPH 200 DPH 250 DPH 300
Nennmessweg mm ±12,5 ±25 ±37,5 ±50 ±75 ±100 ±125 ±150
Arbeitsspanne mm 30 55 80 110 160 220 280 340
Maß A mm 40 50 65 80 110 140 170 200
Einbaulänge B mm 70 140 185 260 380 500 620 740
Aufnehmergewicht (ca.) g 1000 1100 1150 1250 1450 1650 1800 2000
Tauchankergewicht (ca.) g 14 16 18 23 28 30 35 40

Eigenschaften

    DPH 25 ... 300
Speisespannung (eff.)    bis 5 V
Trägerfrequenz*   5 kHz, Option: 10 kHz
statisches Auflösungsvermögen   stetig
empfohlener Messverstärker  MBI 46.31
Linearitätsfehler*  ±0,5 % des Nennmessweges
Option: ±0,25 %; ±0,1 %
Temperaturfehler des Nullpunktes  ±0,1 % / 10 K
Temperaturfehler der Empfindlichkeit ±0,15 % / 10 K
zulässiger Druck Betriebsdruck 320 bar, Prüfdruck 450 bar
Betriebstemperatur -40 °C ... +80 °C, Option: bis 120 °C
Schutzart nach DIN 40050 IP 65

* Optionen bei Bestellung angeben

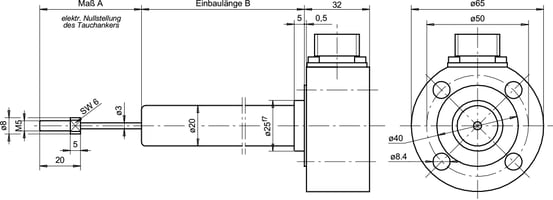

Maßzeichnungen / Anschlussvarianten

DPH

masszeichnung-dph

Kabelanschluss radial

Teflonkabel 2,5 m lang

masszeichnung-doe-kabel-radial
anschluss-kabel-radial-dpa-h

Steckeranschluss radial

Gegenstecker wird mitgeliefert

masszeichnung-doe-stecker-radial
anschluss-stecker-radial-dpa-h

Steckeranschluss axial

Gegenstecker wird mitgeliefert

masszeichnung-stecker-axial-dph
anschluss-stecker-radial-dpa-h

Downloads

icon-pdf-blueProduktdatenblatt

Zubehör

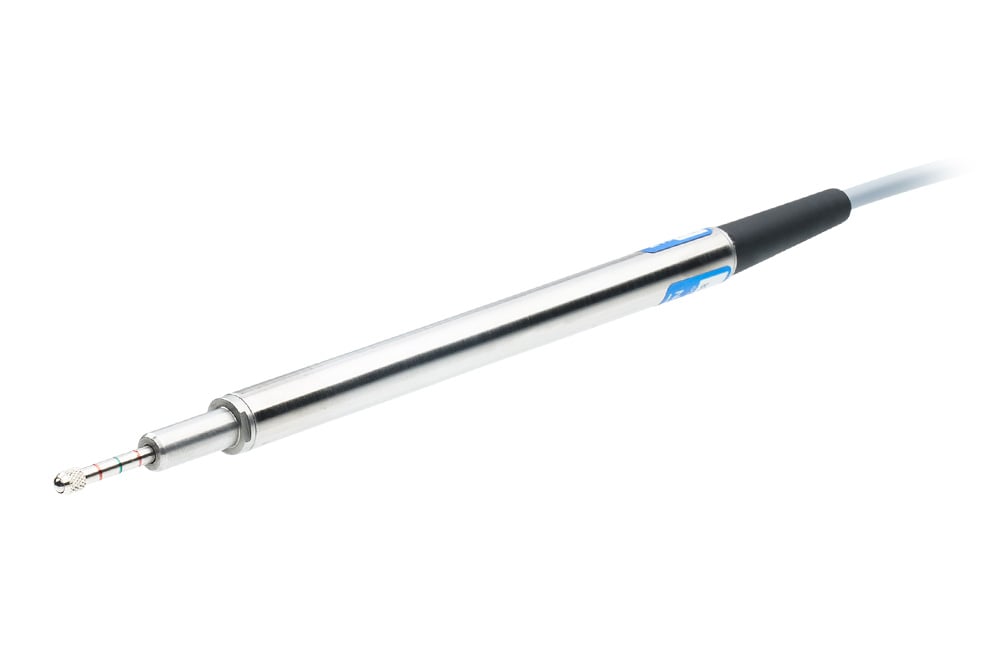

dlh-hauptbild-persp
